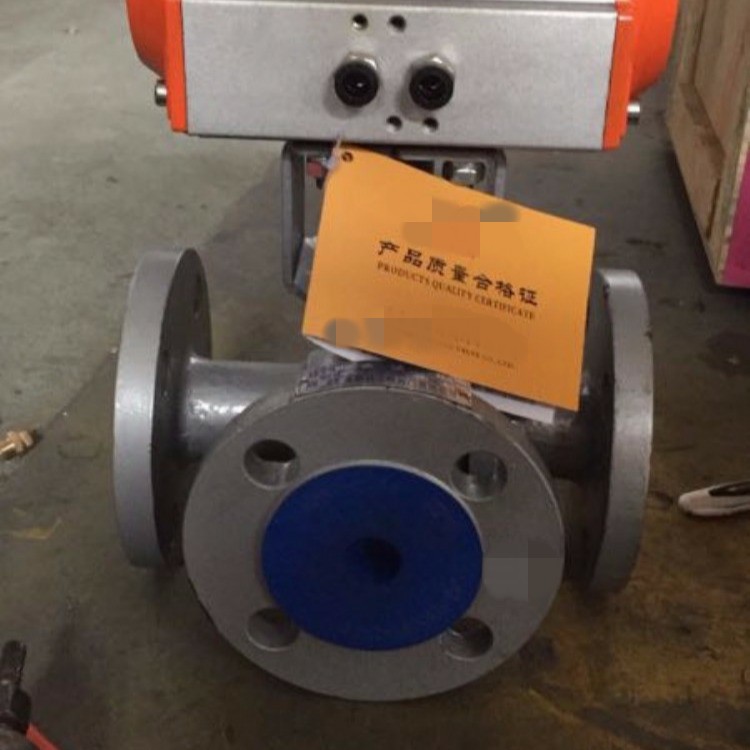

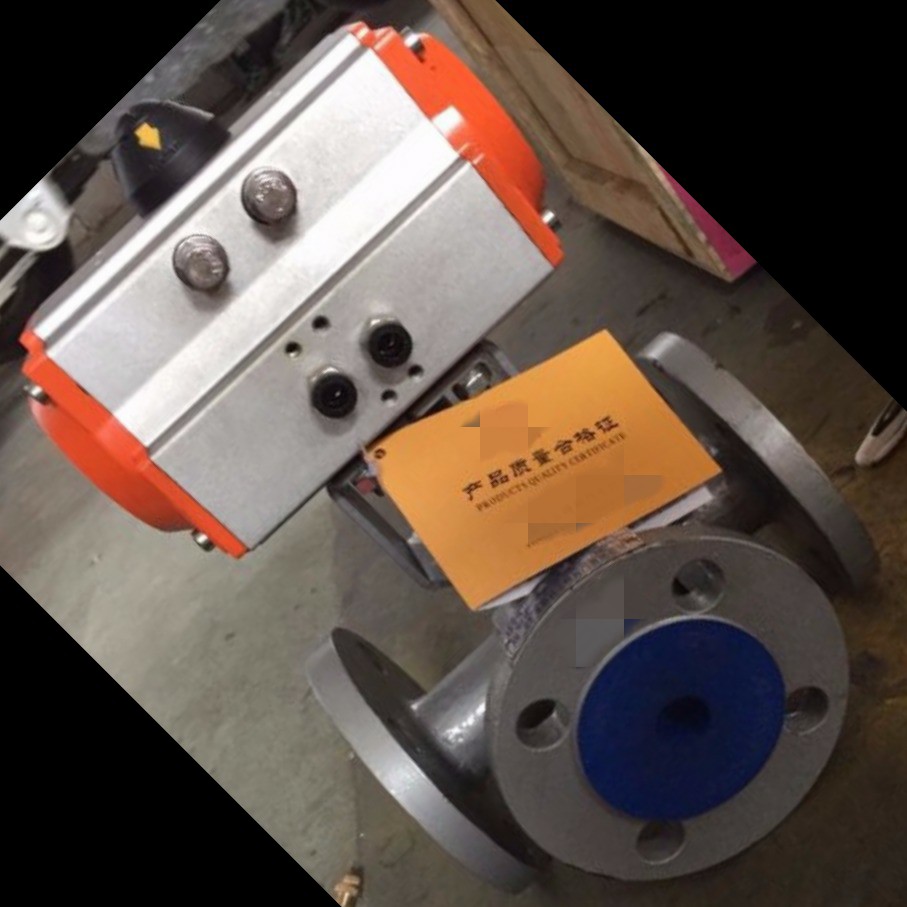

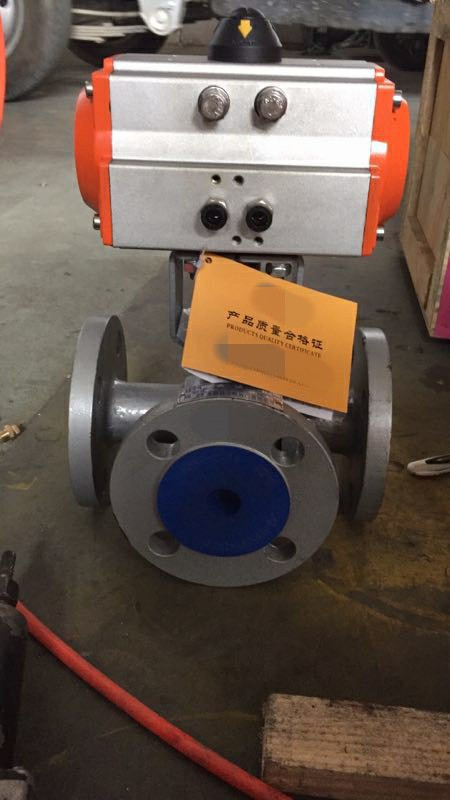

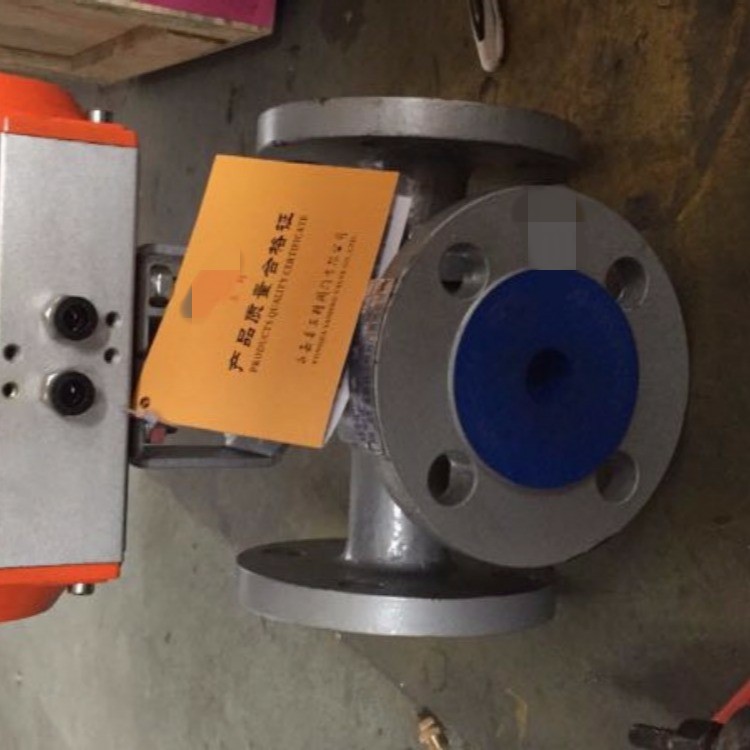

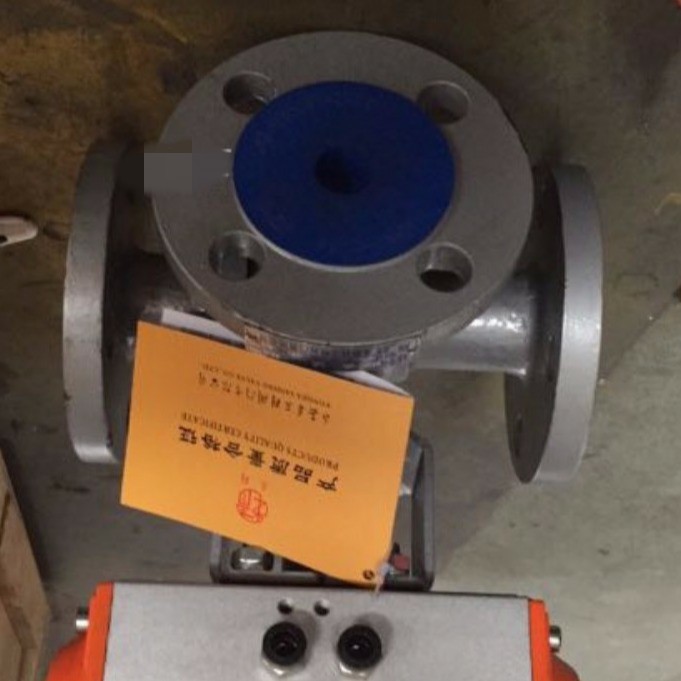

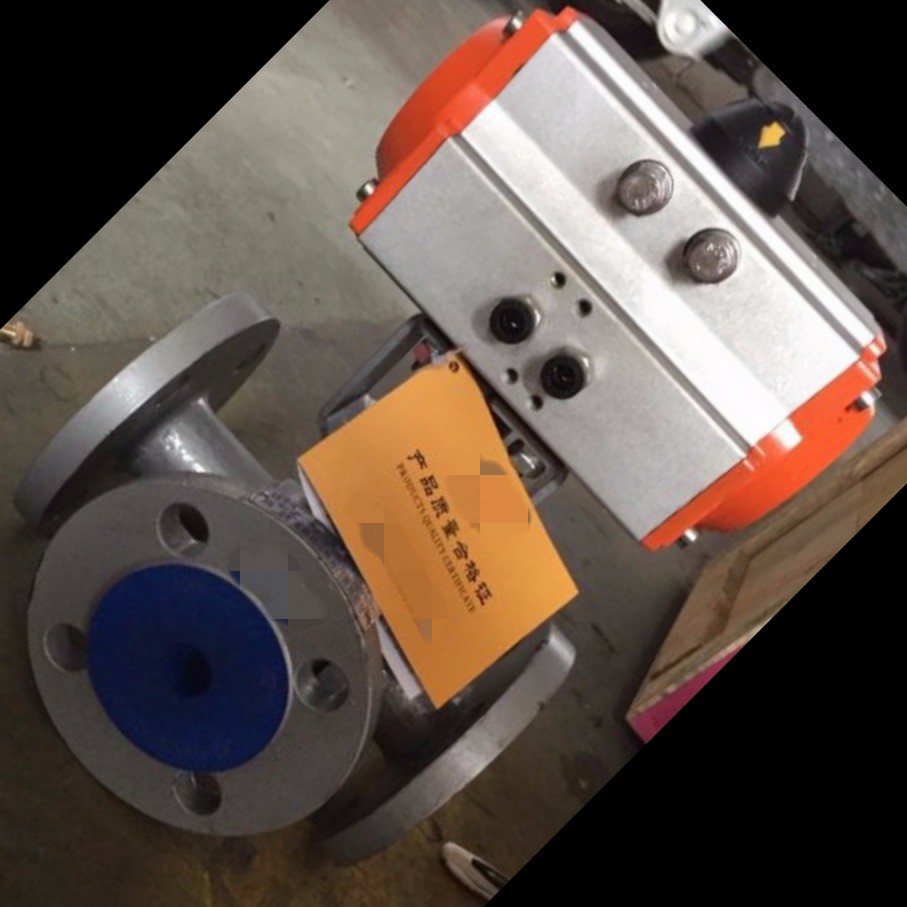

Q644F-16P 304三通气动球阀功能特点

气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

　　气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

　　气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是一种新型阀门，它具有以下优点：

　　1.流体阻力小，其阻力系数与同长度的管段相等。

　　2.结构简单、体积小、重量轻。

　　3.紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

　　4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5.方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　8. 因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的性。

　　9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀可以达到DN1200口径。）

Q644F-16P 304三通气动球阀保养和维护

1、 范围：本说明书适用于法兰连接端的电动（或气动）球阀。

　　2、 组成：由电动（或气动）执行机构与球阀阀体部分组成，其连接靠支架和连接轴。

　　3、使用限制

　　1)温度和压力限制

　　2)铭牌显示有球阀在大和小操作温度下所允许的大操作压力。

　　3)使用PTFE或RTFE材质的阀座和密封件，操作温度应在150度到200度之间。其他类型的阀座和密封件的操作温度，应受到检核。

　　4)低温阀的公称压力等级 (PN)，可表明阀在正常温度状态下的大工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的大工作压力为40 Bar(4.0MPa)）。

　　5)电动或气动执行机构的注意事项参见其相应的说明书。

　　4、 安装

　　1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

　　2)安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

　　3)准备与管道连接前，须冲洗和干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

　　4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.

　　5)本类阀应安装在管道的水平方向或垂直方向。

　　6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来管线的偏离。

　　7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

　　5、操作和使用

　　1)操作前须确认管路和阀已被冲洗过。

　　2)阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(90°）时，阀关断。反向旋转1/4圈(90°)时，阀开启。

　　3)当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

　　6、

　　拥有较长的使用寿命和免期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据。
