产品说明：

X44H金属硬密封提升式旋塞阀法兰式旋塞阀,直通式旋塞阀,旋塞阀,不锈钢旋塞阀,金属硬密封提升式旋塞阀旋塞阀

X44H金属硬密封提升式旋塞阀是近年来发展比较快的新型旋塞阀，它采用了先提升后启闭的阀门操作方式，大大减少了旋塞阀的启闭力矩，而且不同于传统旋塞阀采用矩形缩径通道，该阀门通常采用圆形通道，使旋塞阀的流体阻力大大减少，金属硬密封提升式旋塞阀兼有球阀与闸阀的有点，能用于高温、高压工况，大大扩展了旋塞阀的使用范围。

产品特点：

1、X44H金属硬密封提升式旋塞阀启闭时先提升旋塞，使旋塞与阀座密封面相脱离，然后 90°旋转旋塞，使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离，故阀门的启闭非常轻松，而且密封面在开启或关闭过程中不易擦伤，阀门使用寿命长。
2、X44H金属硬密封提升式旋塞阀无论处在开启状态或关闭状态，密封面均受到保护，不受介质冲刷，密封紧密可靠。
3、普通旋塞阀采用矩形流道，且流道面积缩减，有较大的流体阻力损失，而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道，流体阻力最小。
4、X44H金属硬密封提升式旋塞阀结构紧凑，体积小，与闸阀相比，阀门的高度尺寸大大减小，与截止阀相比，流体阻力大大减小。
5、与普通旋塞阀相比，金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、X44H金属硬密封提升式旋塞阀两侧阀座密封面均可密封，阀门的安装与使用不受介质流向的限制。
7、阀座密封面凸起，便于密封面清洗，密封面上不易积存结晶介质或固体颗粒。
8、X44H金属硬密封提升式旋塞阀关闭时，可通过手轮和阀杆对阀座密封面加压，通过加大密封比压，可使旋塞阀具有更好的密封性能。

产品性能参数:

X44H金属硬密封提升式旋塞阀性能参数
设计与制造	结构长度	配管法兰	压力-温度等级	试验与检验	适用温度	适用介质
API 599、 API 6D、 Q/ZCD01-2000	ANSI B16.10、 GB/T15188.1、 Q/ZCD 01-2000	JB/T74～90、 GB/T9112～9124、 HG 20592～20635、 ANSI B16.5、 SH3406	JB/T74、 GB/T9124、 HG 20604～20625、 ANSI B16.34、 SH 3406	API598、 JB/T9092	425℃	水、蒸汽、油品等

产品零部件材料：

X44H金属硬密封提升式旋塞阀零部件材料
阀体	WCB	CF8	CF3	CF8M	CF3M
旋塞	CF8	CF8	CF3	CF8M	CF3M
阀杆及内件	2Cr13	0Cr18Ni9 (304)	00Cr19Ni10 (304L)	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
填料	柔性石墨

产品外形及结构尺寸:

X44H金属硬密封提升式旋塞阀Class150（PN20）外形尺寸(mm)
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	222	235	222	38	127	99	73	15	4×φ15	1.6	200	210	200	10
50	2	267	280	267	50	152	121	92	16	4×φ19	1.6	250	260	200	13
65	2 1/2	298	311	305	64	178	140	105	18	4×φ19	1.6	250	300	200	17
80	3	343	356	330	76	190	153	127	20	4×φ19	1.6	300	330	250	23
100	4	432	445	356	100	229	191	157	24	8×φ19	1.6	300	350	300	33
125	5	508	521	381	125	254	216	186	24	8×φ22	1.6	330	370	300	62
150	6	533	546	394	150	279	242	216	26	8×φ22	1.6	330	440	350	95
200	8	635	648	457	201	343	299	270	29	8×φ22	1.6	350	550	350	160
250	10	787	800	533	252	406	362	324	31	12×φ25	1.6	400	650	400	278
300	12	914	927	610	303	483	432	381	32	12×φ25	1.6	450	750	400	430
350	14	978	991	686	337	533	476	413	35	12×φ29	1.6	500	800	450	620

X44H金属硬密封提升式旋塞阀Class300（PN50）外形尺寸(mm)
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	241	254	241	38	156	115	73	21	4×φ22	1.6	250	210	250	14
50	2	293	299	267	50	165	127	92	22.5	8×φ19	1.6	300	260	250	20
65	2 1/2	330	346	305	64	190	149	105	25.5	8×φ22	1.6	350	300	300	25
80	3	387	403	330	76	210	169	127	29	8×φ22	1.6	350	330	300	35
100	4	457	473	356	100	254	200	157	32	8×φ22	1.6	350	350	350	52
125	5	508	524	381	125	279	235	186	35	8×φ22	1.6	350	370	350	85
150	6	559	575	457	150	318	270	216	37	12×φ22	1.6	400	440	400	130
200	8	686	702	521	201	381	330	270	41.5	12×φ25	1.6	450	550	450	210
250	10	826	842	559	252	445	388	324	48	16×φ29	1.6	500	650	500	340
300	12	965	981	635	303	521	451	381	51	16×φ32	1.6	550	750	550	510
350	14	991	1007	762	337	584	515	413	54	20×φ32	1.6	600	800	600	750

X44H金属硬密封提升式旋塞阀Class600（PN110）外形尺寸
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	318	318	241	38	156	115	73	22.5	4×φ22	6.4	250	230	250	20
50	2	330	333	292	50	165	127	92	25.5	8×φ19	6.4	300	280	250	28
65	2 1/2	381	384	330	64	190	149	105	29	8×φ22	6.4	350	320	300	35
80	3	444	447	356	76	210	169	127	32	8×φ22	6.4	350	350	300	45
100	4	508	511	432	100	273	216	157	38.5	8×φ25	6.4	400	380	350	68
125	5	559	562	508	125	330	267	186	44.5	8×φ29	6.4	400	400	400	100
150	6	660	663	559	150	356	292	216	48	12×φ29	6.4	450	470	450	155
200	8	794	797	660	201	419	349	270	55.5	12×φ32	6.4	500	580	500	255
250	10	940	943	787	252	508	432	324	63.5	16×φ35	6.4	550	680	550	390
300	12	1067	1070	838	303	559	489	381	67	20×φ35	6.4	600	780	600	570

X44H金属硬密封提升式旋塞阀Class900（PN150）外形尺寸(mm)
DN	NPS	L			d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊	d	D	D1	D2	b	z×φd	f	L0	H	D0	重量/kg
40	1 3/4	356	356	305	38	178	124	73	32	4×φ29	6.4	300	250	300	28
50	2	381	384	368	50	246	165	92	39	8×φ26	6.4	350	300	300	39
65	2 1/2	432	435	419	64	244	191	105	42	8×φ29	6.4	400	340	300	49
80	3	470	473	381	76	241	191	127	39	8×φ26	6.4	450	370	350	63
100	4	559	562	457	100	292	235	157	45	8×φ32	6.4	450	400	400	95
125	5	610	613	559	125	349	280	186	51	8×φ35	6.4	500	430	450	140
150	6	737	740	610	150	381	318	216	56	12×φ32	6.4	550	500	500	215
200	8	813	816	737	201	470	394	270	64	12×φ39	6.4	600	520	550	350
250	10	965	968	838	252	545	470	324	70	16×φ39	6.4	700	620	600	540
300	12	1118	1121	965	303	610	534	381	80	20×φ39	6.4	700	820	650	790

注：①RF 表示突面法兰；RJ 表示环连接面法兰。②法兰尺寸按 ANSI B16.5 标准。根据用户要求，法兰尺寸也可按 GB/T 9112～9124、HG 20592～20635 和 SH3406 设计制造。③Class150(PN20)～Class300(PN50) 旋塞阀中法兰一般采用螺栓螺母连接结构；Class600(PN110)～900(PN150) 旋塞阀中法兰一般采用压力自紧密封结构。

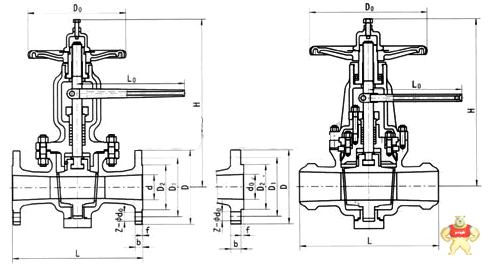

产品外形尺寸图：

安装注意事项:

旋塞阀的安装注意事项
在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：
1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2.使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。
3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
4.在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门订货须知：
一、①X44H金属硬密封提升式旋塞阀产品名称与型号②X44H金属硬密封提升式旋塞阀阀口径③X44H金属硬密封提升式旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定X44H金属硬密封提升式旋塞阀型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供推荐的服务。
