X43F美标卡套式软密封旋塞阀卡套式旋塞阀,直通式旋塞阀,旋塞阀,不锈钢旋塞阀,美标卡套式软密封旋塞阀旋塞阀

产品说明：

X43F美标卡套式软密封旋塞阀适用于公称压力 Class150～600Lbs，工作温度为 -29～180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

产品特点：

1、X43F美标卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的，独特的 360° 金属唇边保护固定卡套；
2、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况；
3、阀门没有空腔给介质积聚；
4、双向流动，使用安装更方便；
5、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

产品性能参数:

X43F美标卡套式软密封旋塞阀性能参数
公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15	11
900	22.5	16.5

产品零部件材料：

X43F美标卡套式软密封旋塞阀零部件材料
压力级（Lb）	材料
	阀体、阀盖	塞子	调节垫圈	调节垫片	O 形圈
150、300、600	铸钢	WCB、Monel 合金、CF8、CF8M	F6、F316、F304L、F316L	增强聚四氟乙烯	氟橡胶
	不锈钢
	超低碳不锈钢

产品外形结构尺寸:

X43F美标卡套式软密封旋塞阀Class150外形结构尺寸(mm)
DN	DN/in	L	D0	H	重量/kg
15	1/2	108	120	85	2
20	3/4	117	140	95	3
25	1	127	140	105	4.5
32	1 1/2	140	200	115	5.2
40	1 3/4	165	250	125	7.5
50	2	178	250	140	11
65	2 1/2	190	300	150	12.5
80	3	203	300	185	18
100	4	229	350	200	23
125	5	254	350	215	32
150	6	267	200	455	52
200	8	292	240	495	115
250	10	330	280	555	195
300	12	356	320	605	305
350	14	686	320	680	325
400	16	762	360	715	340

X43F美标卡套式软密封旋塞阀Class300外形结构尺寸(mm)
DN	DN/in	L	D0	H	重量/kg
15	1/2	140	160	85	2.5
20	3/4	152	160	95	4
25	1	165	200	105	5
32	1 1/2	178	250	115	6
40	1 3/4	190	250	125	8.5
50	2	216	300	140	13
65	2 1/2	241	300	150	15
80	3	283	350	185	24
100	4	305	350	200	27
125	5	381	400	225	40
150	6	403	200	460	65
200	8	419	240	495	145
250	10	457	280	560	255
300	12	502	320	610	325
350	14	762	360	685	355

X43F美标卡套式软密封旋塞阀Class600外形结构尺寸(mm)
DN	DN/in	L	D0	H	重量/kg
25	1	216	250	125	7
32	1 1/2	229	250	135	8.2
40	1 3/4	240	300	140	10.8
50	2	292	350	150	12.5
65	2 1/2	330	350	175	15.3
80	3	356	400	195	25
100	4	432	400	215	29.5
150	6	559	280	500	70

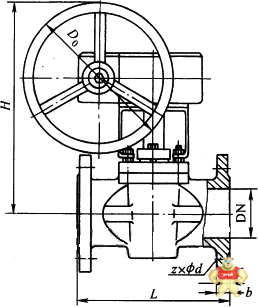

产品外形结构尺寸图：

安装注意事项:

旋塞阀的安装注意事项
在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：
1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。
2.使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。
3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。
4.在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门订货须知：
一、①X43F美标卡套式软密封旋塞阀产品名称与型号②X43F美标卡套式软密封旋塞阀阀口径③X43F美标卡套式软密封旋塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定X43F美标卡套式软密封旋塞阀型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
