产品概述：
ZMAP-16D型PN6～PN64气动低温调节阀是单、双座调节阀的变形产品。它与常温调节阀不同之处在于采用长颈型上阀盖，使填料处于常温下工作。适用于-60～-250℃低温壮态下的介质（如液氧、液氮等）的调节。为确保调节精度，必须配用阀门定位器。

ZMAP-16D型PN6～PN64气动低温调节阀法兰式调节阀,直通式调节阀,气动调节阀,不锈钢调节阀,蜗轮软密封调节阀

调节阀结构原理：
气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成。由调节器来的信号压力输入气动薄膜执行机构的气室，产生推力，通过连接杆件带动阀芯，阀芯位置的变化使阀的流通截面积变化，实现对介质流量的调节。

安装、使用注意事项：
１、应垂直安装于水平管道上，在特殊情况下需要水平或倾斜安装时，一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方，以便在于维护检修，对装有阀门定位器或手轮机构者，更应保证观察，调整和操作和方便。
3、一般都设置旁通管路，以便在自控系统发生故障或维修调节阀时切换到手动操作，不致于停止生产。
4、装有手轮机构时，也可省略旁通管路时行手动操作，还可用于限制阀门的开度。当停止使用时，手轮机构必须恢复到原来空档位置，以利自控系统正常进行。
5、安装时，应使介质流向与阀体指示方向一致。
6、调节阀在安装前应对管路清洗污物、焊渣。安装后，使调节阀全开，对管路，阀门等进行清洗及试验各连接处的密封性。

主要技术指标:

ZMAP-16D气动低温调节阀技术指标
公称通径 DN	单座	20										25	32	40	50	65	80	100	125	150	200
	双座	－										25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	单座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
	双座	－										10	6	25	40	63	100	160	250	400	630
流量特性		直线						直线；等百分比
配用执行机构型号		－						－				ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		气关式（B），气开式（K）
弹簧压力范围KPa		标准信号：20～100；其它信号；40～200；20～60；60～100

产品外形结构尺寸:

ZMAP-16D气动低温调节阀外形尺寸(mm)
公称通径DN（mm）			－	20	25	32	40	50	65	80	100	125	150	200
A			230	280	280		325		410			495
－			135	235	235	255	280	310	345	370	430	470	550	660
1			160	260	260	285	305	340	375	405	460	525	590	700
2			190	290	290	315	335	370	410	440	490	560	630	740
n-			6-12	8-14	8-14	8-14	8-16		10-16	10-18	12-18	16-18		20-18
单座	H	L	120	190	200	210	235	265	295	210	370	440	475	570
		H1=500	862	1006	1060	1066	1137	1152	1377	1390	1394			－
		H1=600	962	1106	1160	1166	1237	1252	1477	1490	1494			－
		H1=700	1062	1206	1260	1266	1337	1352	1577	1590	1594	1743	1751	1790
		H1=800	1162	1306	1360	1366	1437	1452	1677	1690	1694	1843	1851	1890
		H1=900	1262	1406	1460	1466	1537	1552	1777	1790	1794	1943	1951	1990
		H1=1000	1362	1506	1560	1566	1637	1652	1877	1890	1894	2043	2051	2090
		H1=1100										2143	2150	2190
		H1=1200										2243	2250	2290
	H2		32	58	112	118	129	144	178	191	195	243	251	290
双座	H	L			200	210	235	265	295	320	370	440	475	570
		H1=500			1065	1068	1147	1152	1387	1407	1419			－
		H1=600			1165	1168	1247	1252	1487	1507	1519			－
		H1=700			1265	1268	1347	1352	1587	1607	1619	1768	1778	1820
		H1=800			1365	1368	1447	1452	1687	1607	1719	1868	1878	1920
		H1=900			1465	1468	1547	1552	1787	1807	1819	1968	1978	2020
		H1=1000			1565	1568	1647	1652	1887	1907	1919	2068	2078	2120
		H1=1100										2168	2178	2220
		H1=1200										2268	2278	2320
	H2		－	－	117	120	139	144	188	208	208	268	278	320

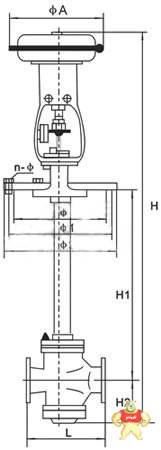

产品外形结构尺寸图：
ZMAP-16D型PN6～PN64气动低温调节阀法兰式调节阀,直通式调节阀,气动调节阀,不锈钢调节阀,蜗轮软密封调节阀

订货须知:
订货请提供以下参数
1.公称通径、额定流量系数KV；2.流体性质（包括公称压力、温度、粘度或酸碱性）；3.信号压力；、弹簧范围；4.流量特性；5.阀的开关型式；6.阀体、阀芯材料；7.是否带附件；

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中调节阀分为:电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门订货须知：
一、①ZMAP-16D型PN6～PN64气动低温调节阀产品名称与型号②ZMAP-16D型PN6～PN64气动低温调节阀阀口径③ZMAP-16D型PN6～PN64气动低温调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZMAP-16D型PN6～PN64气动低温调节阀型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
