——— 宝贝详情 ———

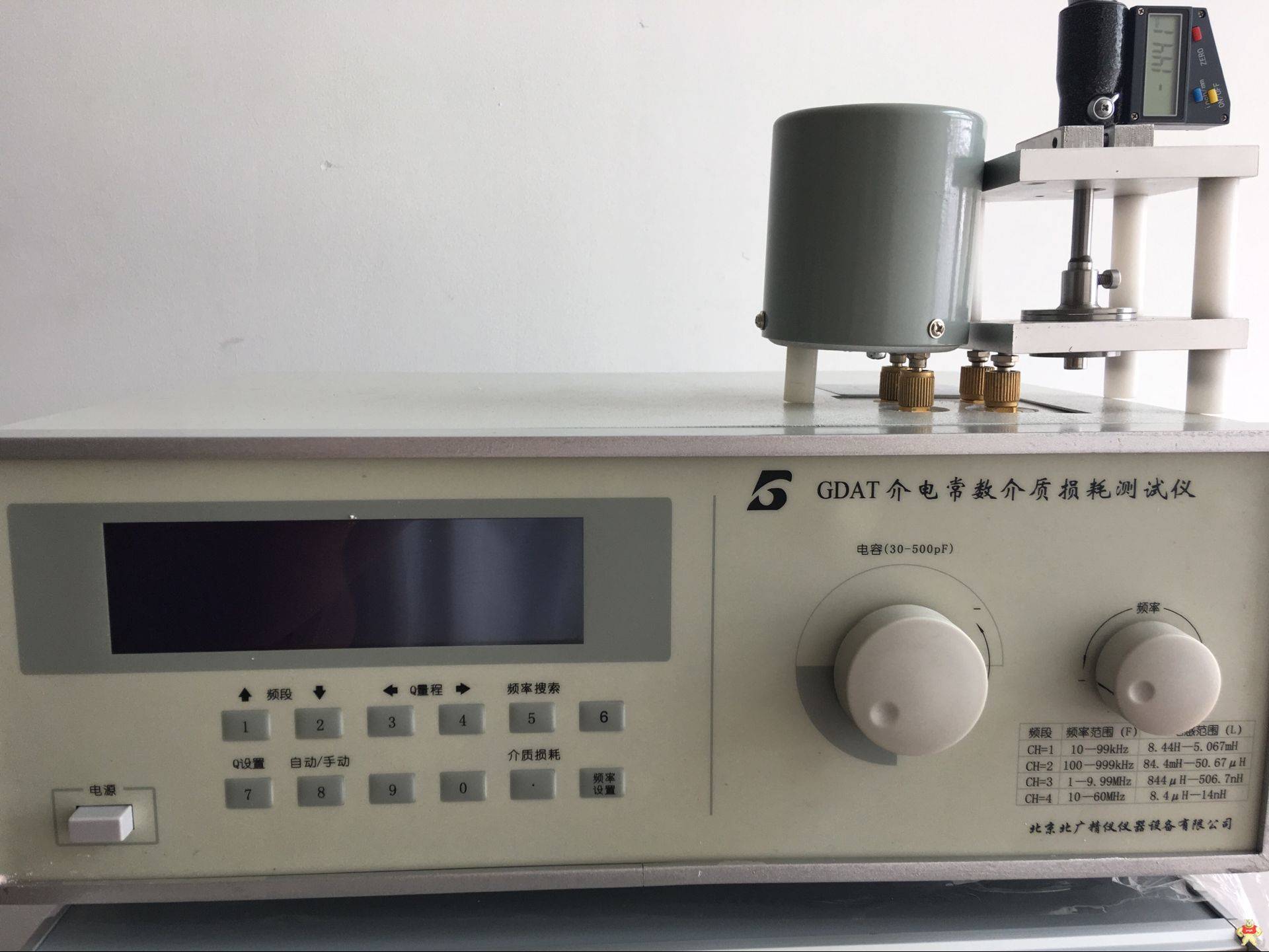

介质损耗角正切值测试仪

介电常数介质损耗试验仪满足标准：GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

技术指标

1．Q值测量

a．Q值测量范围：2～1023。

b．Q值量程分档：30、100、300、1000、自动换档或手动换档。

c．标称误差

项目GDAT-A

频率范围20kHz～10MHz；

固有误差≤5％

工作误差≤7％

频率范围10MHz～60MHz；

固有误差≤6％

工作误差≤8％

2．电感测量范围：14.5nH~8.14H

3．介电常数介质损耗试验仪电容测量：1~ 460

项目 GDAT-A

直接测量范围

1～460pF 主电容调节范围准确度 30～500pF 150pF以下±1.5pF； 150pF以上±1％

注：大于直接测量范围的电容测量见使用规则

4．介电常数介质损耗试验仪信号源频率覆盖范围

项目

GDAT-A

频率范围

10kHz～50MHz

频率分段

(虚拟)

10～99.9999kHz

100～999.999kHz

1～9.99999MHz

10～60MHz

电感：

线圈号测试频率 Q值分布电容p 电感值

9 100KHz 98 9.4 25mH

8 400KHz 138 11.4 4.87mH

7 400KHz 202 16 0.99mH

6 1MHz 196 13 252μH

5 2MHz 198 8.7 49.8μH

4 4.5MHz 231 7 10μH

3 12MHz 193 6.9 2.49μH

2 12MHz 229 6.4 0.508μH

1 25MHz，50MHz 233，211 0.9 0.125μH

双扫描技术 - 测试频率和调谐电容的双扫描、自动调谐搜索功能。

双测试要素输入 - 测试频率及调谐电容值皆可通过数字按键输入。

双数码化调谐 - 数码化频率调谐，数码化电容调谐。

自动化测量技术 -对测试件实施 Q 值、谐振点频率和电容的自动测量。

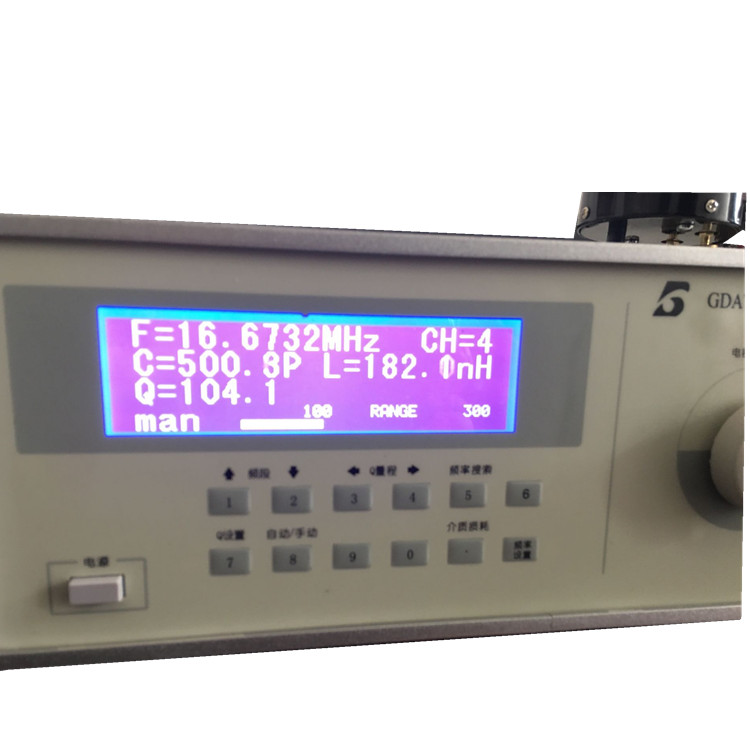

全参数液晶显示 – 数字显示主调电容、电感、 Q 值、信号源频率、谐振指针。

DDS 数字直接合成的信号源 -确保信源的高葆真，频率的高***、幅度的高稳定。

计算机自动修正技术和测试回路优化 —使测试回路残余电感减至低，治疗 Q 读数值在不同频率时要加以修正的困惑。
