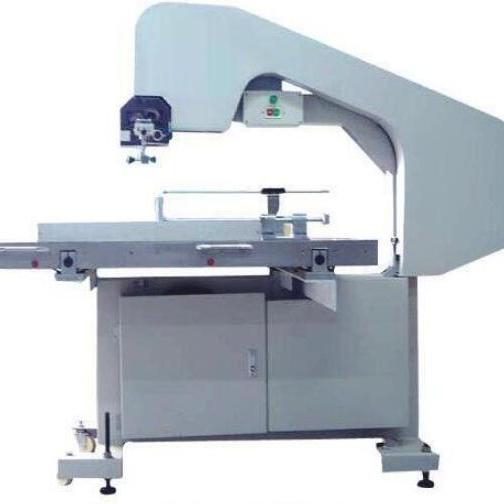

产品名称：海绵泡沫切割机

产品型号：HMQG-100

一、主要适用范围及功能

本机主要用于泡沫材料的切割，其可将硬质泡沫、软质泡沫、塑料切割成方形、长方形、条形等，具有切割效率高，切割尺寸准确，晶确度高等优点。本机可以应用到材料包装行业、广告业、塑料加工、包装印刷业、服装打样、大幅面截断、皮革业、鞋业、装饰业、家具业、模型业等。

二、主要技术要求（可按客户要求定制)

序号                                   项目                                 参数/数值

1                              切割显示分辨率 0.01mm

2                              切割尺寸精度 ±1mm

3                              工作台尺寸 1000×700mm （可定做）

4                              可移动工作台有效行程 500mm

5                              切割尺寸 10mm-16mm（可调，可定制）

6                              ***试样厚度 200mm

7                              电源电压 220V

8                              功率 1.1W

三、用途与特点

1.  本机适用于海绵、泡沫等材质较软材料的切割

2.  操作简单、易学，初学者和普通工人能够立即操作

3.  完全没有因材料便面凹凸不平而引起切割面不平

4.  整机各种刀刃接触转轮上，以耐磨橡胶来消除噪音，故机器操作时噪音小。

5.  由于本机器使用消震器，刃具耐久行比其他厂家产品好。

6.  本机磨刀时，无需将刀拆卸下来，可在机器上直接磨。

7.  本机由于整个工作面可以平移，提高了工作效率，又增添了基准面，使材料的切割尺寸标准化。

8.  该机配有可移动切料调正尺寸装置。为保证切料尺寸精度，配有数字显示尺。

9.  可移动工作台，采用负压吸附方式，固定被切割泡沫。

10.停止运转时，配有手动、自动装置。

11.红色刹车按钮用于手动刹车。当启动按钮按下时此按钮无效

12.当刹车电磁铁吸合时，按下启动按钮，刹车电磁铁立即释放。

四、设备配置

1、试验主机一台

2、电源线一条

3、吸附装置一套

4、数显标尺一个

5、驱动电机一个

6、切割刀一片

7、磨刀砂轮片一片

8、吸尘装置一套

注：具体以实际随机配送为主

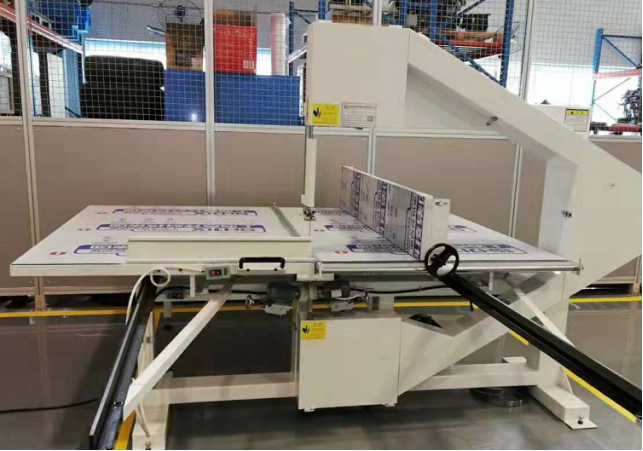

五、产品结构图

1.上支架 2.下支架 3.工作台 4.刀片

5.砂轮机构 6.开关盒 7.高度调节螺母

8.基准平面 9.电源线 10.垫板 11.移动脚轮

12.尺子 13.吸尘器软管

六、各零部件的装配

1、按照下图结构，连接吸尘器，吸尘器软管

2、裁剪作业

刚刀的启动和停止按刚刀的ON键，指示灯亮，钢刀开始旋转，按OFF键，指示灯就灭，钢刀停止旋转。

注意：因为危险，所以要求钢刀完全全停止旋转，再进行下一步操作。

3、吸尘器的启动与停止，其操作要求同上。

4、电机

1.将需要切割的材料放在工作台上，刀片对准材料需要；

2.打开吸尘器，将材料固定，以免在切割材料的时候，材料位置发生变动；

3.打开主机，推动工作台即可切割；

注意：在进行切割作业时，要对钢刀加于充分利用

5、磨刀、抛光

在切割作业中出现钢刀不锋利或者切割面不平整时，就需要进行磨刀，在旋转钢刀的过程中，磨完刀后，就操作杆返回原位。

6、皮带加紧

当钢刀旋转时，切割力不够时，既不利于钢刀的充分的利用也不安全，这时需要旋转皮带加紧旋钮

7、钢带加紧旋钮
当钢刀有松动时，在切割作业时很危险，这时就需要使钢刀加紧，旋紧钢刀加紧按钮即可

七、开机前检查工作

1.  电源是否接连接正确，接触是否触良好，

2.  工作台面现在的位置是否有利于材料的切割

3.  吸尘器连接是否良好，三个接口是否有漏气现象

4.  数显标尺是否在所需要的位置回零

5. 试运行主机，是否有明显异音，如发现及时解决

八、保养与维护

1.   长期不使用的话，一定要将电源开关拔掉，切断电源；

2.   在打雷的情况下，要停止使用，拔下电源；

3.   要定期打开前盖，用布擦掉灰尘；

4.   钢刀磨完以后，滞留在盒内的粉尘一定要当场清理掉；

5.   一定更要定期对机器各部润滑系统加油，保持清洁。
