绝缘材料的介质损耗自动测量解决方案简介

满足标准：GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法

一、概述

10MHz～60MHz；

≤7％±满度值的2％；
工作误差

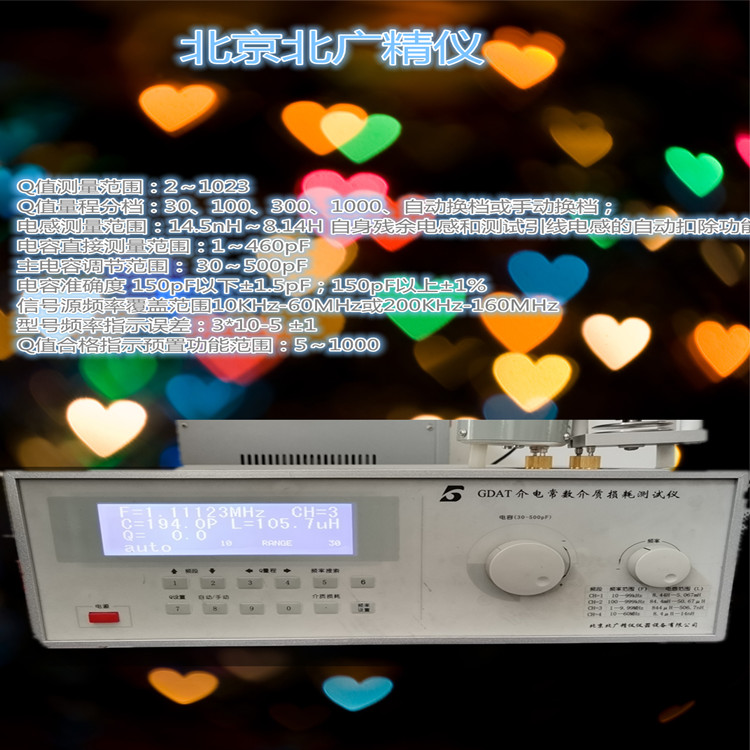

a．Q值测量范围：2～1023。
≤8％±满度值的2％。

b．Q值量程分档：30、100、300、1000、自动换档或手动换档。

二、仪器的技术指标

c．标称误差
1．Q值测量
≤5％±满度值的2％；

介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至醉低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为精却。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
项目
该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。

固有误差

频率范围

≤6％±满度值的2％；

1kHz～10MHz；

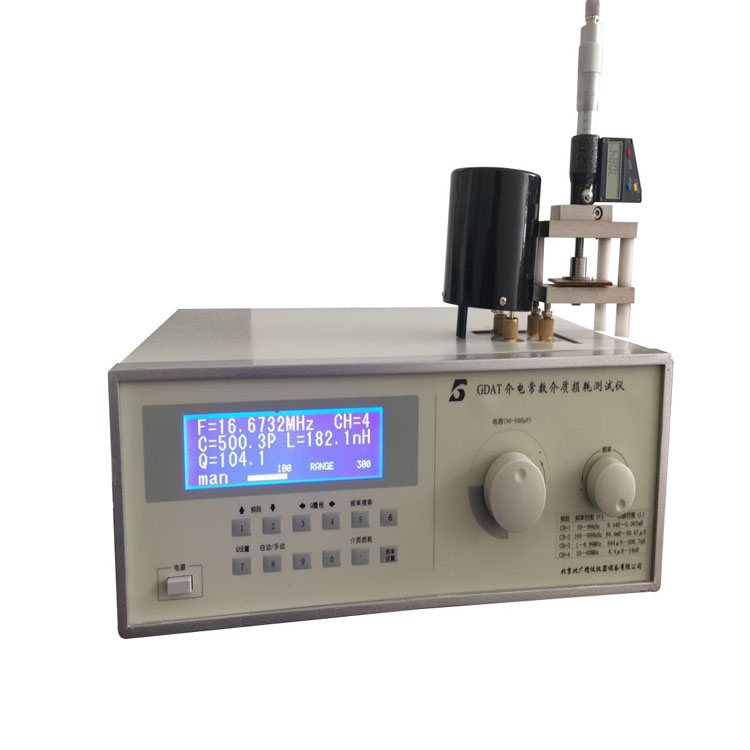

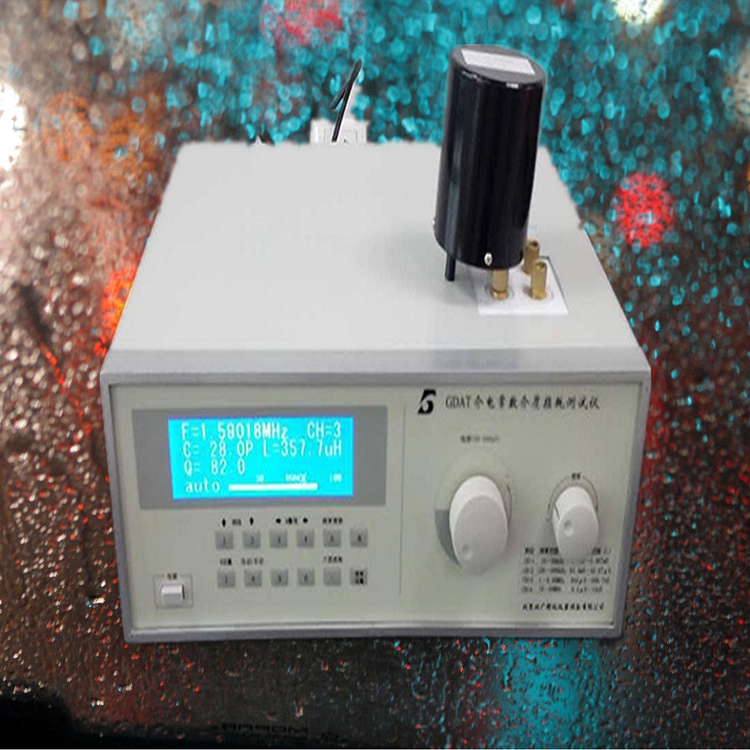

GDAT-A

工作误差

频率范围
固有误差

2．电感测量范围：14.5nH~8.14H

3．电容测量：1~ 460

项目

GDAT-A

直接测量范围

1～460pF

主电容调节范围

准确度

30～500pF

150pF以下±1.5pF；

150pF以上±1％

注：大于直接测量范围的电容测量见使用规则

4．信号源频率覆盖范围

项目	GDAT-A
频率范围	10MHz～160MHz
频率分段（虚拟）	10～99.9999kHz 100～999.999kHz 1～9.99999MHz 10～160MHz

频率指示误差	频率指示误差 3×10-5±1个字

5．Q合格指示预置功能

预置范围：5～1000。

6．Q表正常工作条件

a. 环境温度：0℃～+40℃

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

7．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l×b×h）mm：380×132×280。

8．产品配置：

a.测试主机一台；

b.电感9只；

c.夹具一套

附表电感组典型测试数据

线圈号	测试频率	Q值	分布电容p	电感值
9	100KHz	98	9.4	25mH
8	400KHz	138	11.4	4.87mH
7	400KHz	202	16	0.99mH
6	1MHz	196	13	252μH
5	2MHz	198	8.7	49.8μH
4	4.5MHz	231	7	10μH
3	12MHz	193	6.9	2.49μH
2	12MHz	229	6.4	0.508μH
1	25MHz 50MHz	233 211	0.9	0.125μH

10.夹具工作特性

1、平板电容器：

极片尺寸：∅25.4mm/∅38mm 可选（其他尺寸定做）

极片间距可调范围：≥15mm

2、夹具插头间距：25mm±0.01mm
