8,供电形式： AC 220V,50HZ,功耗约5W
接好测试线，将测试线将主机与屏蔽箱连接好，测体积电阻时测试按钮拨到Rv边，测表面电阻时测试按钮拨到Rs边。然后开机。

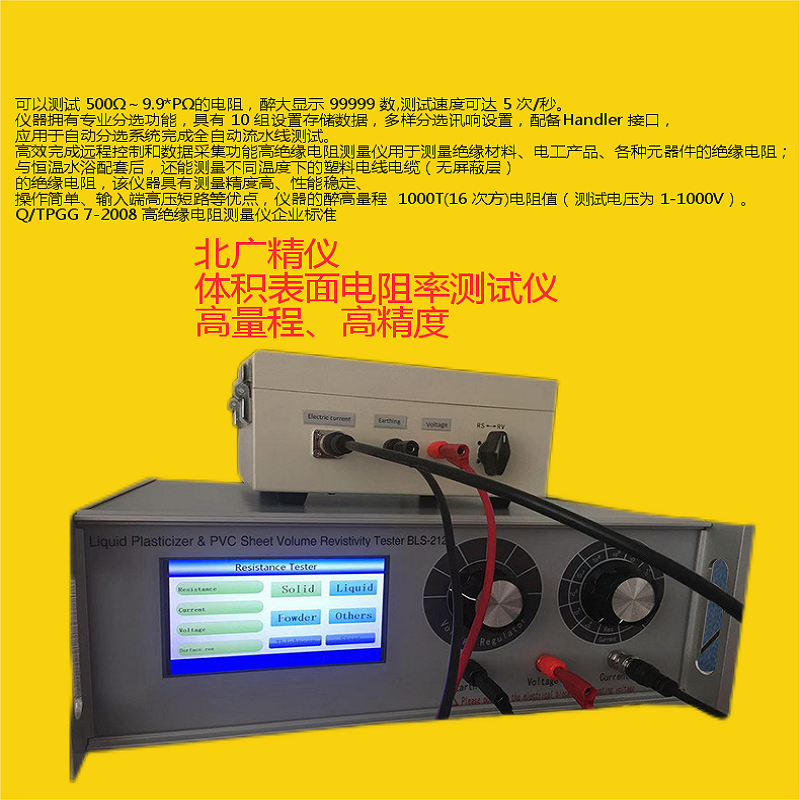

体积表面电阻率测试仪既可测量高电阻,又可测微电流。采用了美国Intel公司的大规模集成电路,使仪器体积小,重量轻准确度高。数字液晶直接显示电阻值和电流。量限从1×104Ω ～1×1018 Ω,是目前国内测量范围宽,准确度高的数字超高阻测量仪。电流测量范围为2×10-4 ～1×10-16Ａ。机内测试电压10V/50V/100V/250V/500V/1000V任意可调。本仪器具有精度高,显示迅速,性好稳定,读数方便. 适用于橡胶,塑料,薄膜,地毯,织物及粉体,液体,及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。

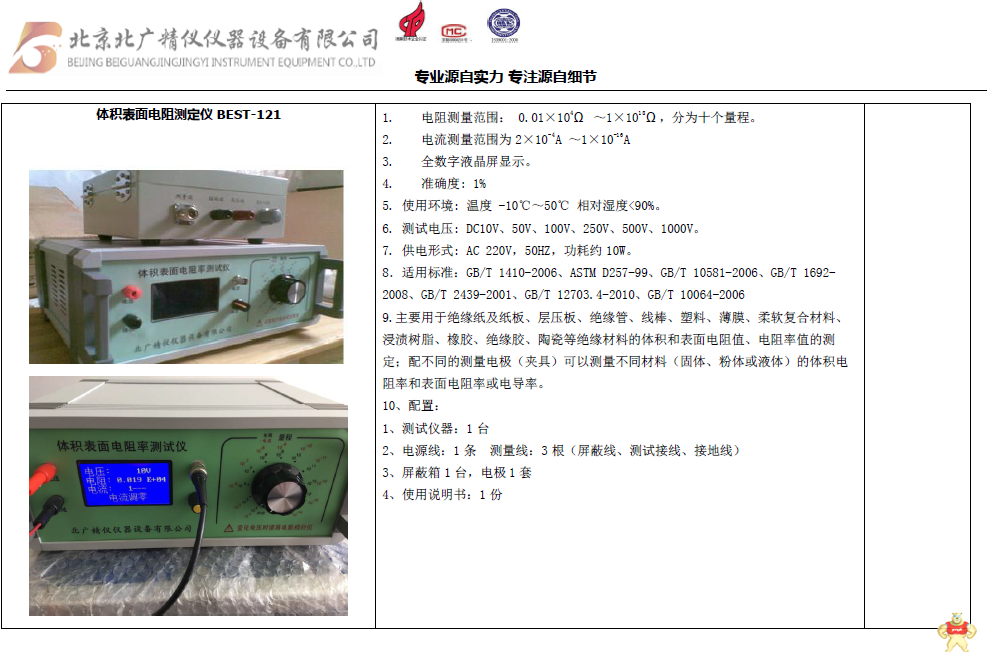

BEST 体积表面电阻率测试仪
1、测量绝缘材料电阻(率)





9 、体积电阻和表面电阻转换



4、连接线路
10,质量： 约5KG
3,显 示 方 式：数字液晶显示

6,使用环境： 温度：0℃～40℃,相对湿度<80%
4、测量防静电鞋、导电鞋的电阻值

4,内置测试电压： 10V ,50V,100V,250,500,1000V

3、测量计算机房用活动地板的系统电阻值


2、测量防静电材料的电阻及电阻率
根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计是精度差,分辨率低。

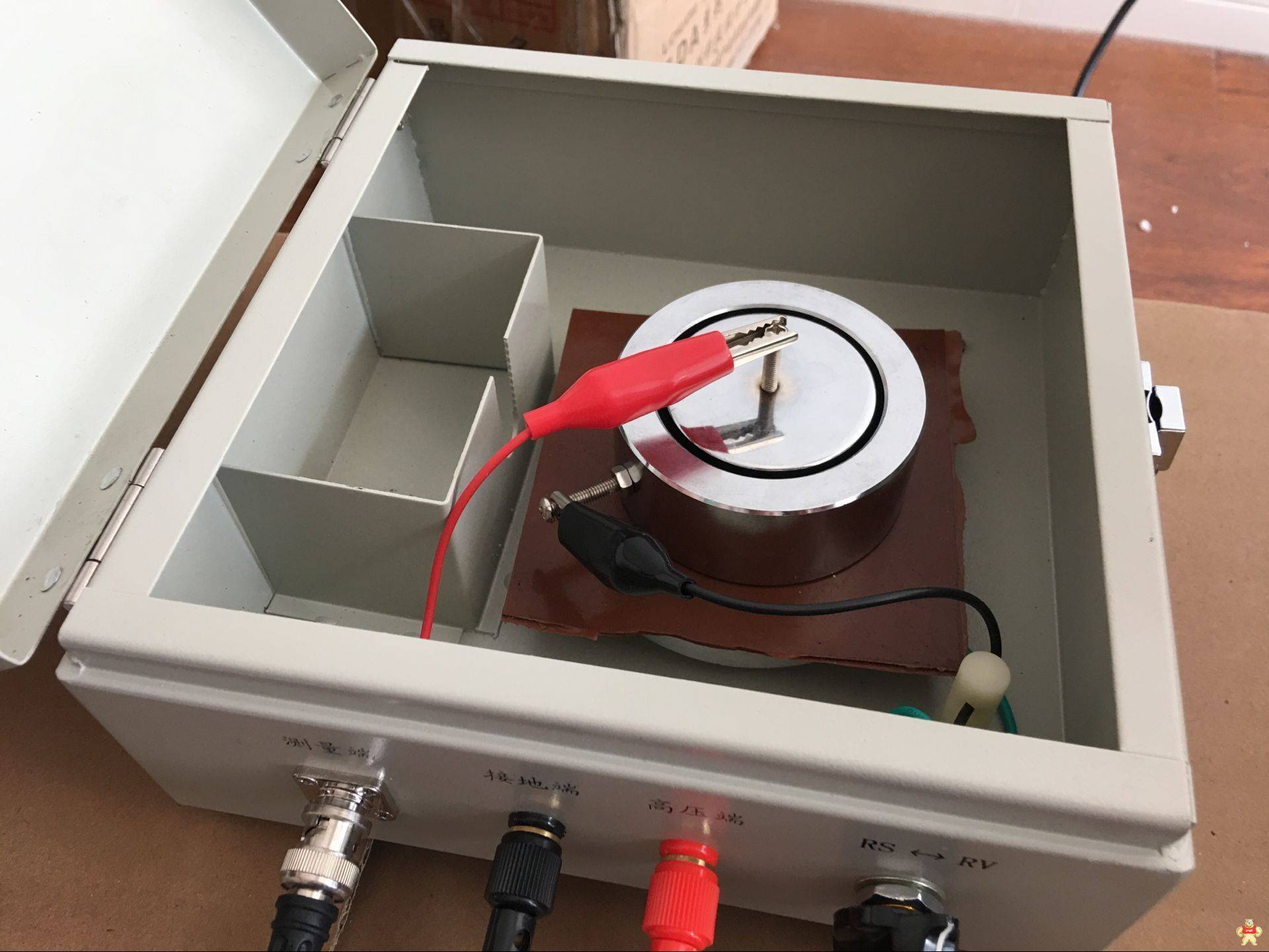

在测试过程中，使用屏蔽箱在进行体积电阻和表面电阻转换时，必须把电源关闭后进行档位转换，否则会导致电压冲击到主机无法显示或损坏。




确保电源为220VAC/50Hz
3,测量线：3根（屏蔽线,测试接线,接地线）
6、使用方法 ：

本仪器售后三年，终身维护，自主研发，质量保证（北广精仪仪器设备有限公司）

4、技术指标:
1,测试仪器：1台

4,使用说明书：1份
2,电流测量范围为： 2×10-4A～1×10-16A

在“Rx”两端开路的情况下,调零使电流表的显示为0000 .注意：在“Rx”两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。 完毕后关机。



5、标准配置：

电压选择开关在后面板，注意，在测试过程中不要随意改动测量电压，可能因电压的过高或电流过大损坏被测试器件或测试仪器;
5、光电二极管暗电流测量
6、物理,光学和材料研究

9,仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm






5、选择合适的测量电压


将电流电阻量程置于 104 档,电压量程置于10V，然后开机。



每测量一次均应将量程开关拨回到104“调零”档的量程位置以免开机或测量端短路时而损坏仪器。
1、接好电源线


6、测试

3,工作原理:

7,机内测试电压： 10V/50V/100/250/500/1000V 任意切换
3、调零

符合GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法。
2,电源线：1条
1、概述:

2、接通电源



7、 测试完毕将电阻电流量程拔至“104 ”档，电压量程调至10V后关闭电源
2、典型应用：
5,基本准确度：1% (*注)



本仪器是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变而变,所以,即使测量电压,被测量电阻,电源电压等发生变化对其结果影响不大,其测量精度很高从理论上讲其误差可以做到零,而实际误差可以做到千分之几或万分之几。
测量电流及1015Ω以上超高电阻的测量应用测量电流后用欧姆定律以电压除以电流计算电阻的方法，详见8.5节内容。
电阻测量范围： 0.01×104Ω ～1×1018Ω。
测量时从低档位逐渐拔往***，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。
