——— 宝贝详情 ———

性能特点

超高速测量：15ms(测试频率≥10...
人性化引导式操作界面
10mVrms—1.0Vrms可编程...
精确的负载校准功能
4点频率/电平/偏流列表扫描功能
变压器参数测量能力）
具有良品/不良品（Hi/Go/Low...
自动LCZ功能
开机自动调用所保存的测试参数
与Agilent 4263B兼容的I...

240×64点阵LCD显示
50Hz－100kHz, 10个典型...
外部可以加-5VDC~+5VDC偏压...
5种可选源阻抗模式，便于兼容不同LC...
测试信号V/I监视功能
内建10档比较器，分选及档计数
键盘锁功能
可储存10组仪器测试参数
与Agilent 4263B兼容的H...

简要说明

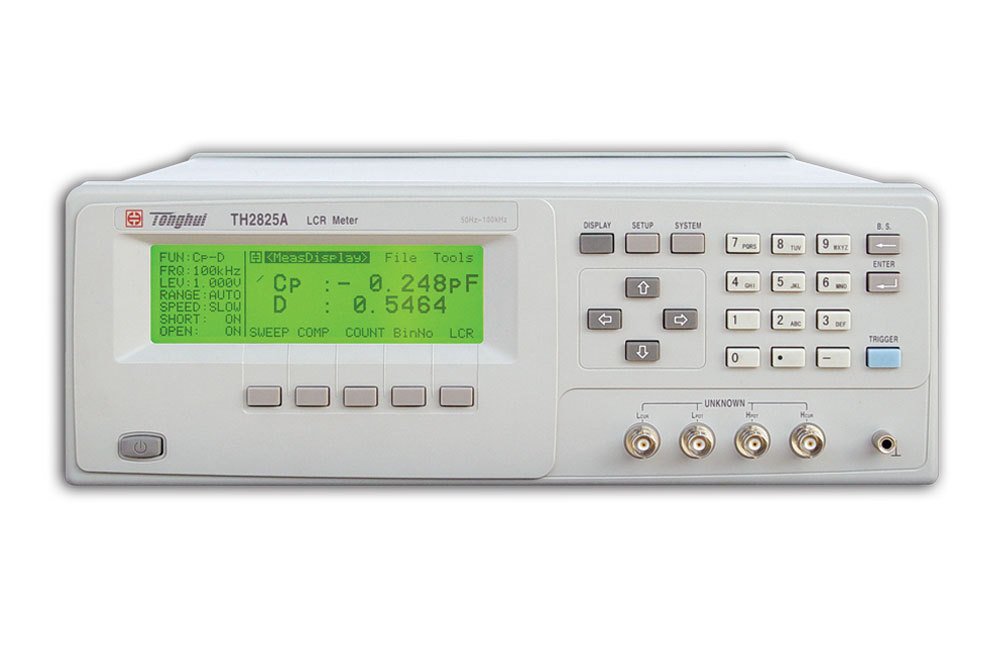

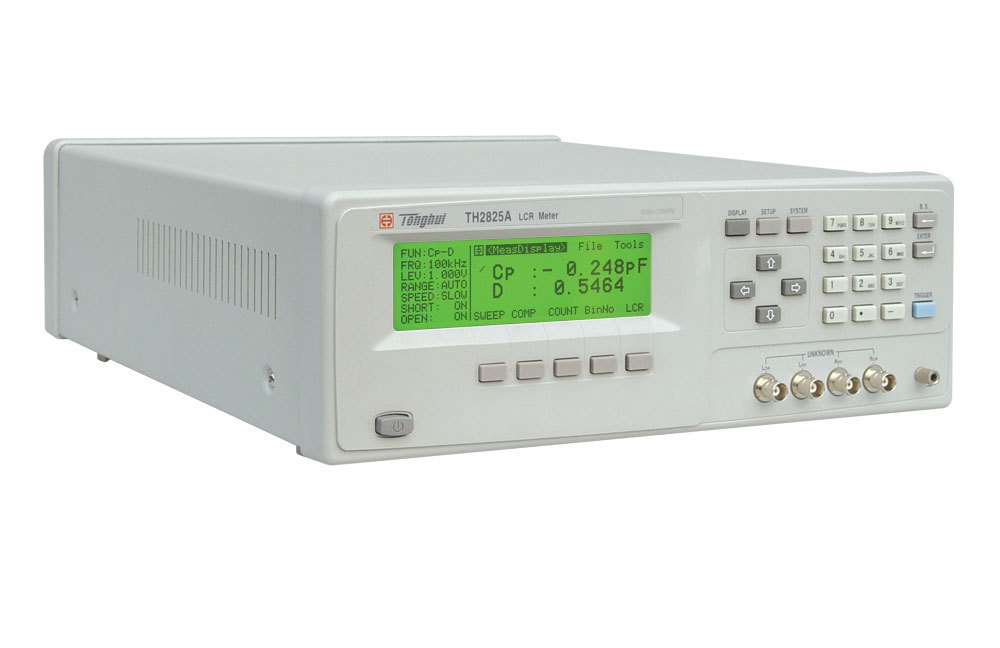

TH2825A型高速LCR数字电桥是本公司重点推出的新一代元件参数测试仪器。该产品可提供高达15ms/次的测量速度、50Hz-100kHz十点测试频率、以10mV步进的0.01V-1.0V可编程信号电平、5位读数分辨率、多种源内阻选择和强大的测试功能, 可满足生产线质量保证、进货检验及元件设计和评估的测量要求。高速测量本产品运用了元件测试领域的最新技术，测试能力可达国际同类产品的水平，提供了无与伦比的最高测量速度15ms/次，尤其是解决了长期困扰测试部门低频测试速度慢的难题，为低频元件如电解电容器、陶瓷电容器、变压器的高速测试提供了解决方案。多种可选的信号源阻抗模式不同LCR表由于输出阻抗的不同可能得到不同的测试结果， TH2825A提供五种可选的阻抗模式以适应不同的需要，保证不同仪表间测试结果的一致性。恒电平模式适用于多层陶瓷电容器(MLCC)的测量陶瓷电容器（MLCC）对测试信号电平极为敏感， TH2825A能以恒定的高电平测试信号高速测量大数值的陶瓷电容器，允许在恒定1kHz/1Vrms条件下对高达30μF的MLCC进行测试，100Hz测量可对300μF电容器提供恒定的1Vrms测试信号。强大的变压器测试能力 TH2825A具备变压器测试能力，使用专门的变压器测试夹具，无须改变测试线方式便可方便地测量匝数比（N，1/N）、互感（M）、初次级电感（L2A、L2B），初次级直流电阻（DCR、DCR2）。仪器提供可调节的外部***为200mA的直流偏置电流，可方便地用于通讯变压器和小功率扼流圈的测试。与知名仪表的接口兼容性该产品提供的HANDLER、GPIB接口及GPIB接口命令与Agilent 4263B完全兼容，为与4263B的互换提供了良好的条件。

产品型号：

TH2825A

LCR测试仪系列

LCR测量参数

|Z|,R, X, G, B, C, L, Q, D, θ(deg), θ(rad)

测试频率

50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10点

测试电平范围

10 mVrms—1.0 Vrms, 1mV 步进（f ＜200mV),10mV步进（f≥200mV)

输出阻抗

25Ω，50Ω，100Ω， 25Ω/100Ω，C.V.（恒压）

基本准确度

0.1%

测量速度或测试时间

大于100Hz,快速: 15ms（注1）, 中速: 66ms, 慢速: 500ms

等效电路

串联方式, 并联方式

量程方式

自动, 保持

触发方式

内部, 手动, 外部，总线

平均次数

1-255

清零功能

开路，短路，负载

内部直流偏置源

内部固定±2VDC，
外部0~±5VDC可调
当100Ω内阻时，
±50mA Max
当25Ω内阻时，
±200mA Max

比较器功能

九档：（八档合格，一档不合格），一个附属AUX档
上超/合格/下超比较器

存储器

12组内部仪器设定供存储/调用

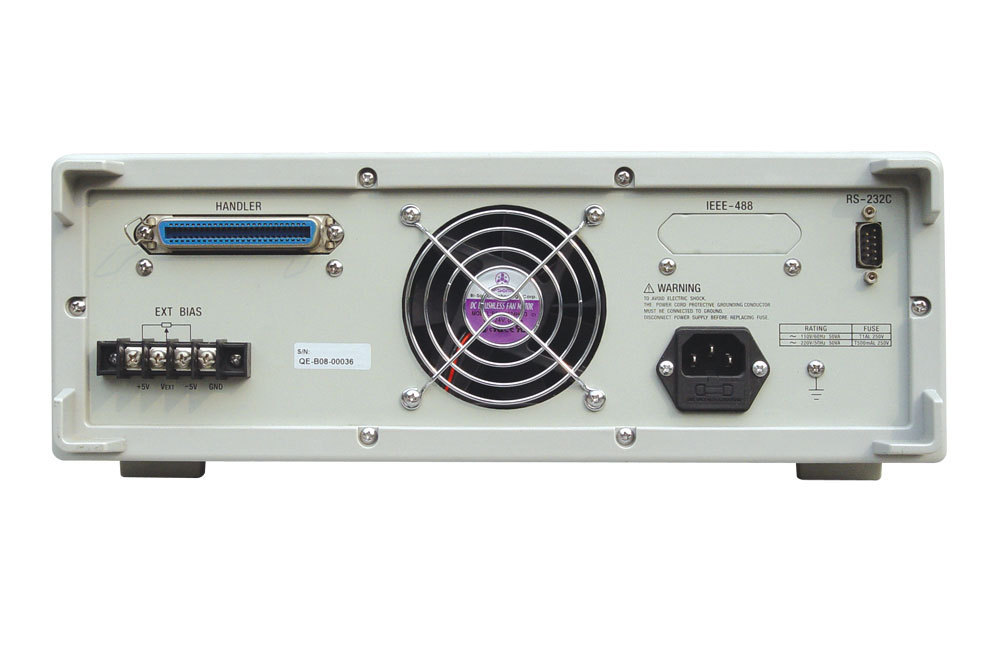

接口

RS-232C, HANDLER，GPIB（选件）

显示范围

R, X, Z

Y, B, G

θ(DEG)

θ(RAD)

Δ%

TURNS

DCR

M,L2

0.01 mΩ ～ 99.99MΩ

0.1 nS ～ 999.99 S

0.001 pF ～ 1.9999F

0.001 uH ～ 99.9999kH

0.0001 ～ 9999

-179.99°～ 179.99°

-3.1415-3.1415

-999.99%-999.99%

0.001—9999.9

0.0001 Ω — 99.99 MΩ

0.001 μH—99.99 kH

变压器测试参数

DCR, DCR2，M, Turns, N，1/N，L2A，L2B

列表扫描

4点频率/电平列表扫描功能

显示器

240×64点阵图形LCD

测试端

5端法

显示方式

直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数

测量功能

测试信号

其它
