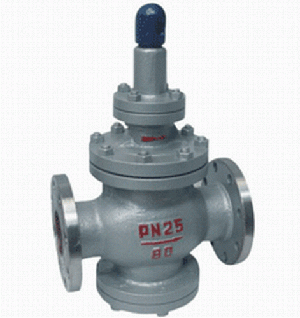

Yt43H高灵敏度大流量减压阀

品牌：三科

型号：Yt43H

货期：期货 1天内发货

联系我时，请告诉我是在易卖工控网看到的，谢谢！

联系热线： 18989783659 0577-67319500

——— 宝贝详情 ———

结构特点和用处

本系列减压阀属于先导式活塞减压阀。由主阀和导阀两部分组成，主阀主要由阀座、阀瓣、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构，改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。
本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

主要技术参数

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小压差(Mpa)	0.07	0.1	0.15	0.3	0.5	0.8
渗漏量	GB12245-1989
*：壳体试验不包括膜片、阀盖。

主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀瓣	2Cr13
缸套活塞	铝铁青铜
膜片	1Cr18Ni9Ti
导阀座导阀杆	2Cr13
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

流量系数(Cv)：

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	24	30	50	85	130	190	300	480	680	925	1150	1900
