——— 宝贝详情 ———

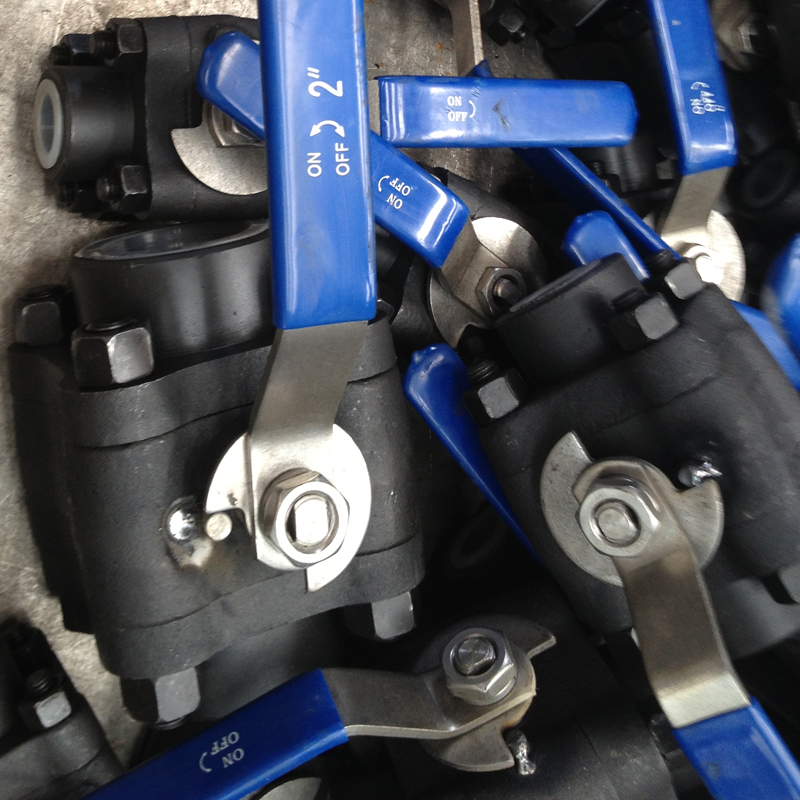

锻钢三片式球阀应用范围：
1.设计制造标准：BS5351:MSS SP-118
2.连接端尺寸：承插口尺寸按：ANSI B16.11；JB/T1715
螺纹端尺寸按：ANSI B1.12.1；JB/T7306
对焊端尺寸按：ANSI B16.25；JB/T12224
3.检验和试压按：API598; GB/T13927;JB/T9092
4.材料标准根据：ANSI/ASTM
阀体温压等级：
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F
锻钢三片式球阀结构图

Q61F锻钢三片式球阀锻钢三片式球阀,三片式球阀,球阀,法兰球阀,气电动球阀
锻钢三片式球阀主要零部件材料表

部件	Material		Q’TY
阀体	A105	SS316	1
端盖	A105	SS316	1
球	SS410	SS316	1
焊管	A105	SS316	2
螺栓	A197B7	A193 B8M	4
螺母	A194 2H	A194 B8	8
密封垫	RPTFE		2
阀坐	RPTFE		2
密封	RPTFE		1
填料	RPTFE		1
填料压盖	SS304		1
蝶簧	SS301		2
阀杆	A276 410	SS316	1
螺母	A194 2H	A194 B8	2
手柄	SS304+PVC		1
定位销	SS304		1
