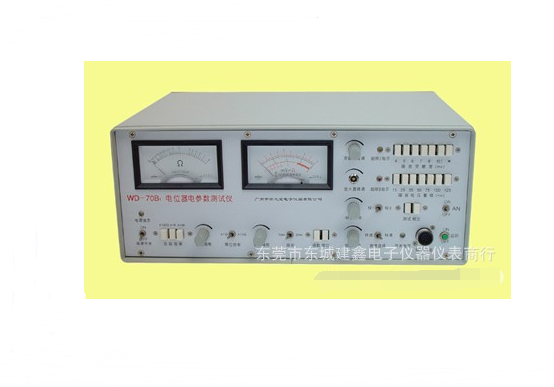

WD-70B1电位器电参数测试仪

特点：

1．测量电位器动噪声、电位器总阻、前后零位电阻、开关可靠性。

2．内设1kHz校准信号输出。

3．噪声电压有平均值和峰峰值二种显示方式。

性能指标：

□ 总阻值测量范围：200Ω～2MΩ±1%弧长。

□ 噪声电压表读数：平均值 2～10mV和5～20mV二档;

峰峰值 15～125mV。

□ 测试电压：20V±1%。

□ 总阻欧姆表：中心阻值刻度分1kΩ、10kΩ、100kΩ。

□ 零位欧姆表：中心刻度分10Ω、100Ω。

□ 准确度：±1%弧长

一．仪器用途

WD-70B1电位器电参数测试仪是以测量电位器动噪音为主，兼测电位器总阻、前后零位电阻、开关可靠性。是一部全集成化仪器，供电位器生产厂家及整机厂作为校验、验收、选择电位器质量之用。

被测电位器插入专用夹具后，仪器便可以对电位器动态噪音、总阻值、前后零位电阻、开关可靠性五个参数一次测试完毕。

二．技术要求

1．总阻值测量范围：200Ω~2MΩ。

2．仪器输入阻抗：约2MΩ。

3．放大器频率响应：100Hz~20kHz。

4．超限指示器：

超限指示器Ⅰ：噪音灵敏度分为4、5、6、7、8mV五档，在用800Hz正弦波信号校准时，各档误差均小于满度弧长的5%。

超限指示器Ⅱ：噪音电压量程分为15、25、35、50、75、100、125mV七档。在用800Hz正弦波信号校准时，各档误差均小于15%（供参考）。

5．噪音电压表读数分2~10mV、5~20mV两档，误差为满度弧长的5%（供参考）。

6．仪器内附供校验用的正弦波振荡器，频率约为800Hz，输出不小于20mV。

7．测试电源：电压20V，电流0.05A，误差1%，纹波小于0.3mV。

8．总阻欧姆表：中心阻值刻度分1kΩ、10kΩ、100kΩ。

9．零位欧姆表：中心刻度分10Ω、100Ω。

10．仪器使用电源电压：220V±10%，频率50Hz，功耗＜50VA。

11．使用环境：0~35℃，相对湿度≤80%，可连续工作8小时。

12．仪器重量：约10kg。

13．外形尺寸：420mm（宽）×165mm（高）×320mm（深）。
