GY-2681/2681A系列

绝缘电阻测试仪

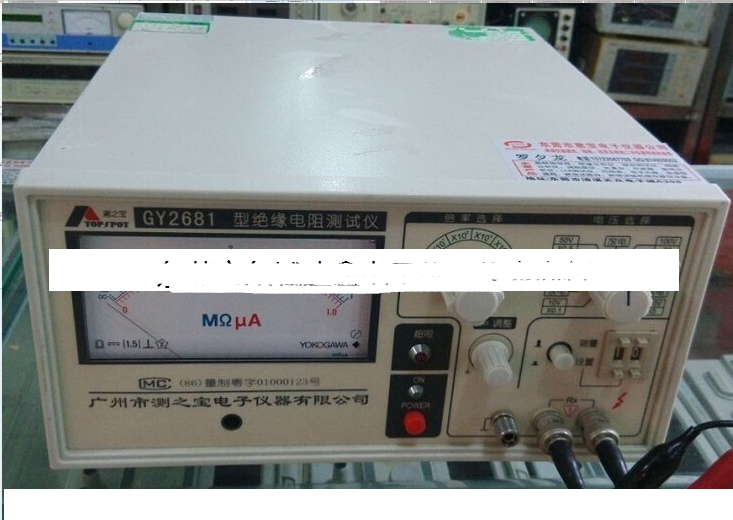

(点击看大图)

特点：本系列仪器适用于各种电子元件、介质材料、电气设备、整机等绝缘性能的测试，操作简单、测速快，并具有超限声光报警和不良品分选功能。

性能指标：

□　测试电压：

2681型：10V/25V/50V/100V/250V/500V。

2681A型：10V/50V/100V/250V/500V/1000V。

□  电压精度：±2%。

□  测试范围：2681型：10⁵Ω～5×10¹²Ω;

2681A型：10⁵Ω～10×10¹²Ω。

□  测试精度：3%～10%。

GY2681/2681A型绝缘电阻

测试仪详细资料

一．简介

1.1 产品概述：

GY2681/2681A型绝缘电阻测试仪是一种测量各种电子元件、介质材料、整机等绝缘性能的测量仪器。采用先进的数字电路技术和推荐的元器件进行优化设计，具有测试速度快、稳定性好、操作方便的优点。可通过设置置限值，对被测件进行筛选测试，当被测件超限时，能发出声光讯号报警，这种判别功能是该仪器的一大特点。

本仪器符合国家标准GB6587.1《电子测量仪器环境实验总纲》中第Ⅱ组的要求。

额定使用条件：

环境温度：0~40℃；

相对湿度：＜70%；

大气压强：86~106 kPa；

电源电压：220V±10%  50Hz。

1.2 使用前附件的确认：

收到本仪器后，请按下列各项进行确认，若有破损或不足，请立即告知本公司或代理商，以便尽快为您提供服务。

电源线       1条

测试线       2条

说明书       1本

保险丝       2个

测试座    （选购件）

二. 技术规格

2.1   输出测试电压：

机型    开路直流电压    倍率    准确度   负载测试电压

2681              10V          ×0.1       2 %           ＞95%

25V          ×0.25     2 %           ＞95%

50V          ×0.5       2 %           ＞95%

100V         ×1.0       2 %           ＞95%

250V         ×2.5       2 %           ＞95%

500V         ×5.0       2 %           ＞95%

2681A            10V          ×0.1       2 %           ＞95%

50V          ×0.5       2 %           ＞95%

100V          ×1.0        2 %          ＞95%

250V         ×2.5        2 %          ＞95%

500V          ×5.0       2 %          ＞95%

1000V          ×10.0     2 %          ＞95%

2.2 绝缘电阻测试范围：

2681:      电压档            测量范围

10V          0.1MΩ～100GΩ

25V          0.25MΩ～250GΩ

50V          0.5MΩ～500GΩ

100V          1MΩ～1TΩ

250V          2.5MΩ～2.5TΩ

500V          5MΩ～5TΩ

2681A:    电压档            测量范围

10V           0.1MΩ～100GΩ

50V            0.5MΩ～500GΩ

100V           1MΩ～1TΩ

250V           2.5MΩ～2.5TΩ

500V           5MΩ～5TΩ

1000V           10 MΩ～10TΩ

准确度：

测试阻值＜10GΩ    3%±0.5格

测试阻值≥10GΩ    6%±0.5格

测试阻值≥1TΩ    10%±0.5格

2.3  预置限制电阻范围：

拨码开关：（0.1～9.9）×电压选择倍率×倍率选择。

准确度：3%±0.5格。

2.4   分选功能：

本仪器具有分选功能，由预置拔码盘选择所需的数值后，当测量值小于这个数值时，“超限”指示灯亮，同时讯响，表示被测件不合格。当测量值大于预置值时，“超限”指示灯不亮，没有讯响提示，则表示合格。

2.5  表头指示选择：

当“设置/测量”按键放开时，指示值为测量数值。

当“设置/测量”按键按下时，指示值为置限数值。

2.6  消耗功率：＜50VA。

2.7  外型尺寸：300mm(宽) ×270mm(深) ×180mm(高)。

2.8  重量：约8kg。

---------------------------
