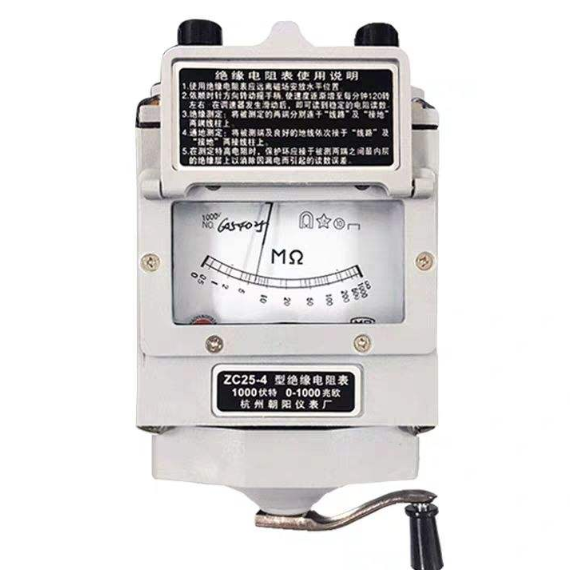

绝缘电阻表-ZC25-4[品牌价格图片报价]-易卖工控网

——— 宝贝详情 ———

一.用途

本仪表用于测量各种电机、电缆、变压器、电讯元器件、家用电器和其他电气设备的绝缘电阻。

二、规格及性能

1、规格

主要技术指标:
型号	额定电压		测量范围(MΩ)	准确度等级
	(V)	允差
ZC25-1	100	±10%	0～100	10(相当于弧长的1级)
ZC25-2	250	±10%	0～250
ZC25-3	500	±10%	0～500
ZC25-4	1000	±10%	0～1000
使用条件	温度-25～+40℃,相对湿度不大于80%
摇柄额定转速	120r/min
外形尺寸	205mm×120mm×145mm
重量	约2kg

2、准确度：10级（相当于弧长的1级）。
3、使用条件：温度-25~+40℃相对湿度不大于80％。
4、摇柄额定转速：120r/min。
5、外磁场影响：当外界磁场度为0.4kA/m时，仪表允许改变量为等级指数的100％。
6、倾斜影响：当仪表自水平位置向任意一方向倾斜5°时，仪表允许改变量为等级指数的50％。
7、绝缘电阻：仪表所有线路与外科之间的绝缘电阻应不小于20M欧。
8、试验电压：仪表能耐受频率为50Hz的正弦波交流电压历时1min试验，试验电压有效

三、线路图

四、使用说明：

1、本仪表在使用时须远离磁场，水平放置。
2、在作绝缘测定时，可将被测物的两端分别连接在“接地”及“线路”两接线柱上，按额定转速转动摇柄，即可测得电阻数值。
3、在作通地测试时，将被测端接“线路”而以良好之地线接于“接地”柱上。
4、在进行电缆缆芯对缆壳的绝缘测定时除将被测两端分别接于“接地”与“线路”两接线柱外，再将电缆壳芯之间的内层绝缘物接“保护环”，以消除因表面漏电而引起的测量误差。
