德国罗伯特RFK进口气动三偏心法兰蝶阀进口气动三偏心法兰蝶阀,进口气动三偏心蝶阀,进口气动法兰硬密封蝶阀
进口气动三偏心法兰蝶阀

产品概述

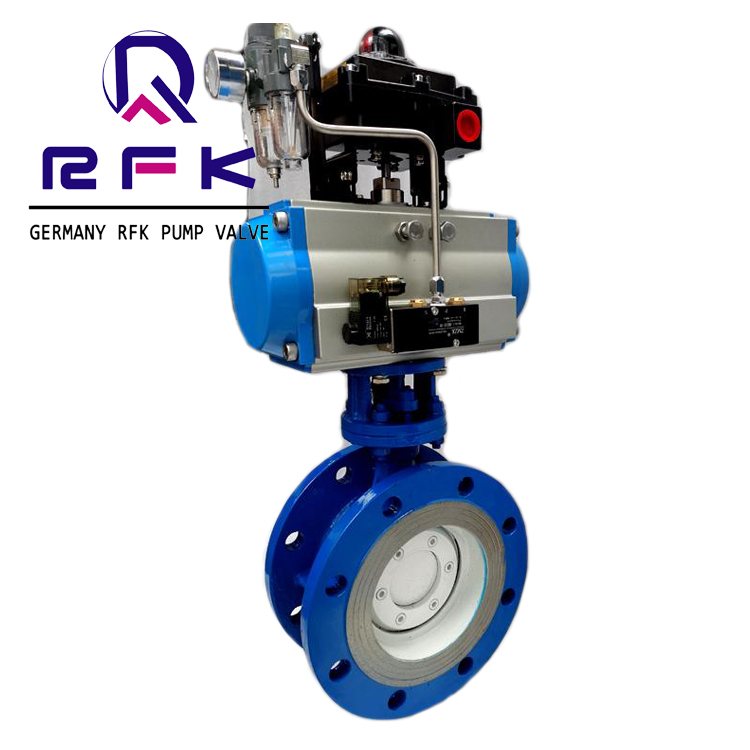

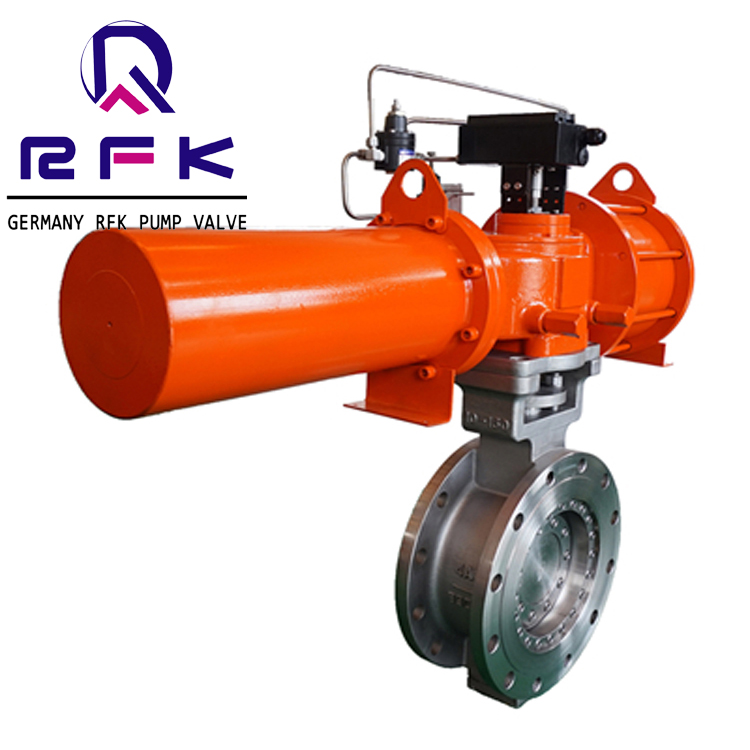

（RFK）德国罗伯特进口气动三偏心法兰蝶阀是由高精度三偏心多层次金属密封蝶阀和气动执行器组成。采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。多层次金属密封结构，无机械磨损，zui高可达到零泄漏，有优良的双向密封功能。

Germany RFK imported pneumatic three eccentric butterfly valve is composed of high precision three eccentric multi-level metal seal butterfly valve and pneumatic actuator.

产品特点

1、开启力矩小，灵活方便，省力节能；

2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏；

3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

应用场合：用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的zui佳装置。选用不同的材质，zui高工作温度可达600℃。

零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～640℃ 不锈钢：-40℃～600℃

安装连接尺寸

公称通经(DN)	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	625	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	625	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	645	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	675	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	715	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	800	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	850	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	925	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1035	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1070	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1190	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1250	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1290	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1455	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1585	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	1700	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	1965	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
