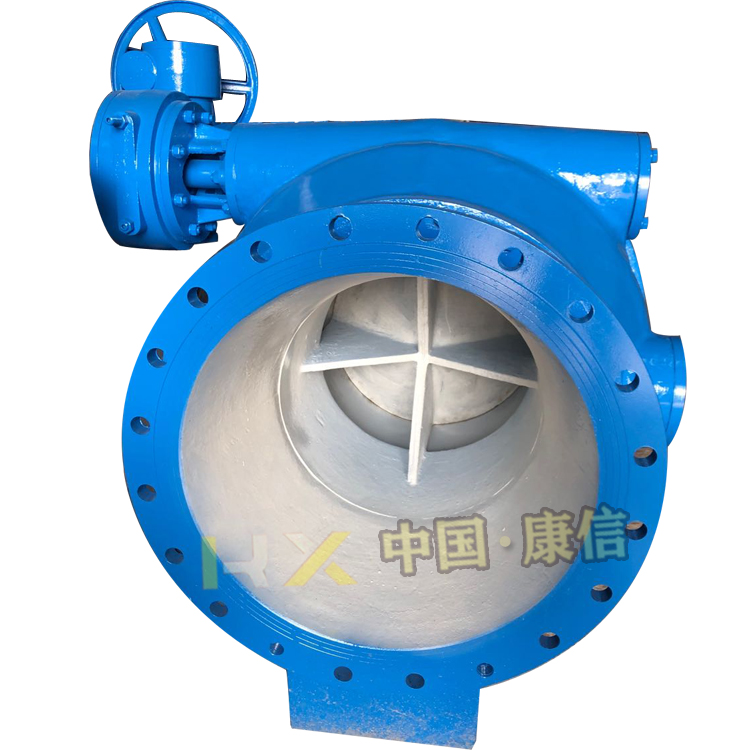

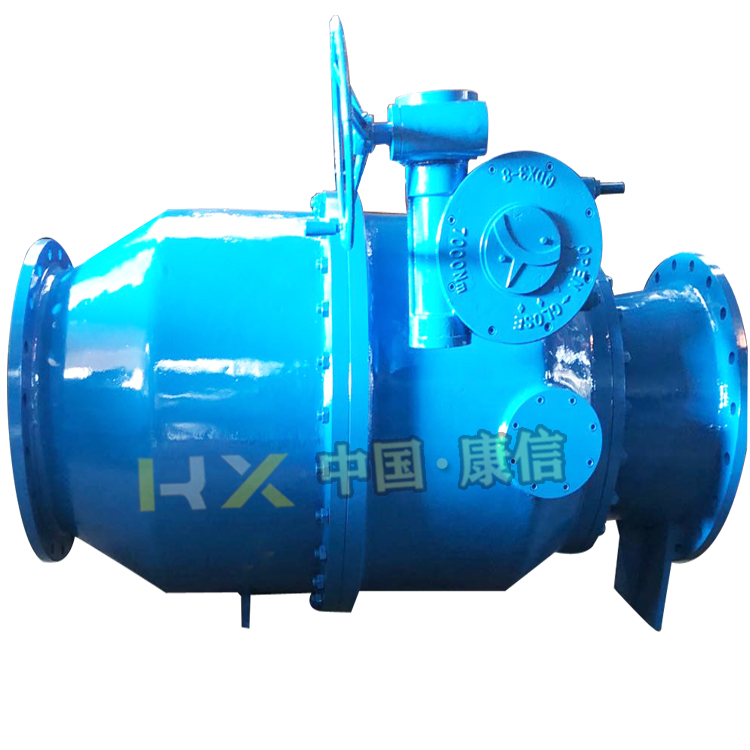

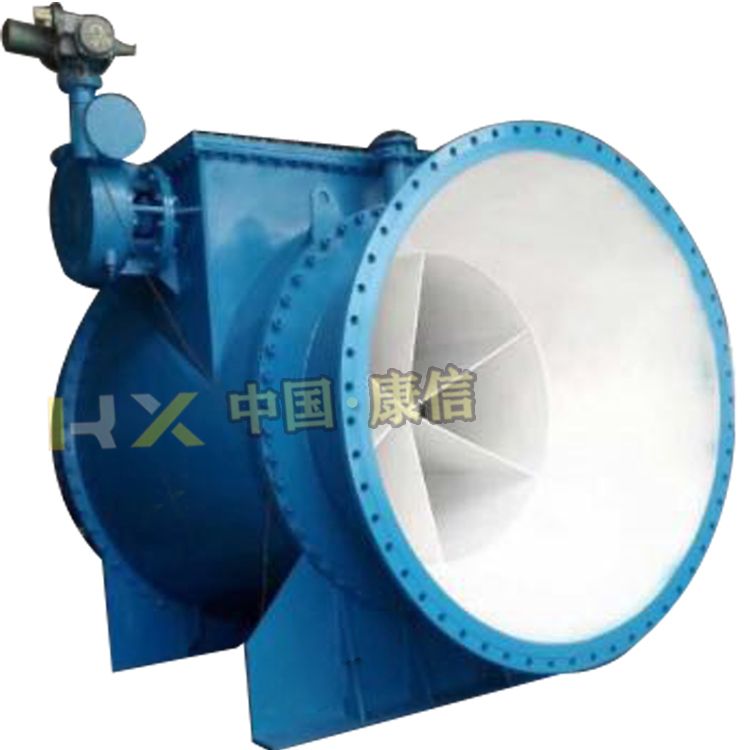

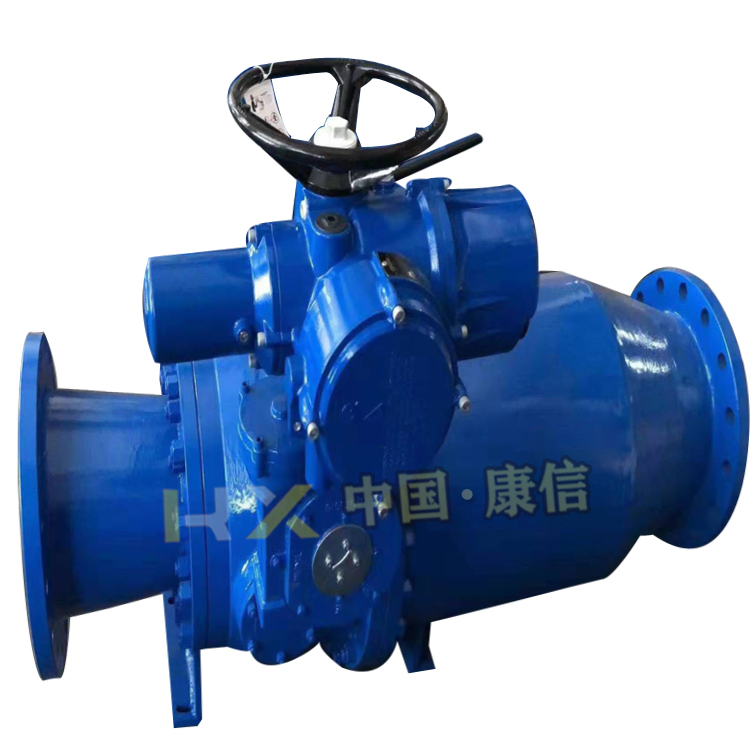

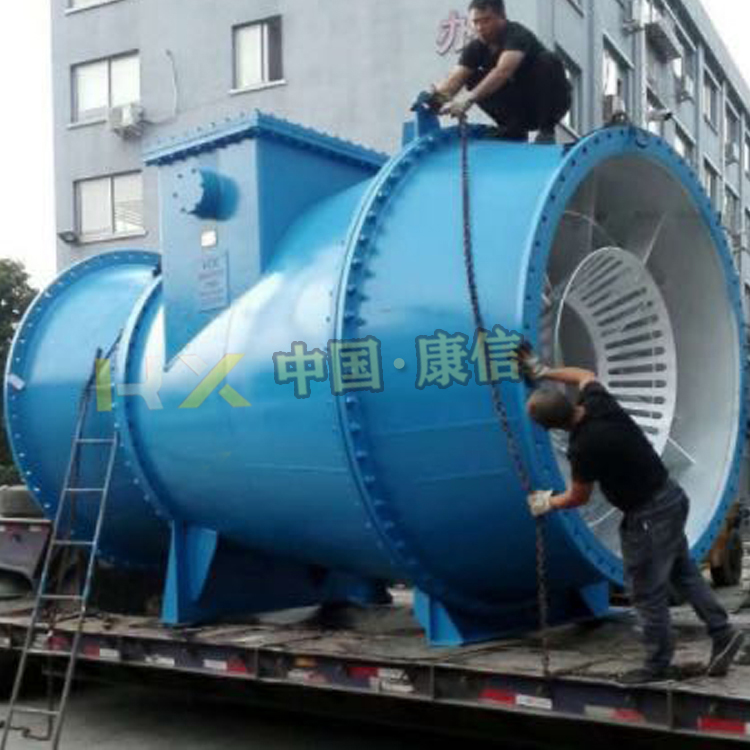

ZGZXF锥形阀

锥形阀又名消能阀，是一种在水利工程应用中**广泛的消能设备，目前在国外很多工程采用这种设备进行中小流量的消能及生态流量的下泄，它造价低，消能效果好，运行方便，**值得在我国的水电建设工程中推广使用。

根据中心线方位的不同，锥形阀可分为水平布置和倾斜布置，按锥形阀在泄水洞中位置的不同，又可分为布置在洞中和布置在泄水洞出口两种情况。

当锥形阀水平布置在泄水洞出口时，从锥形阀阀泄放出的水流可直接在大气中消能，但以锥形向四周喷射的水体产生的水珠和雾气会影响到周围的建筑设施。若在锥形阀出口设置罩子可以达到集中水流，避免水雾喷射的目的，并可使空气与水充分混合，且罩子的设置并不会降低阀的流量系数。

锥形阀还有一种常用的布置方式，即与水平线成一角度倾斜布置在泄水洞（钢管）的出口。倾斜布置的目的是为了防止水雾的四面扩散。但需在阀出水口下方设置一定的消能池消能，对阀出口附近有建筑物，且泄水量不是太大的锥形阀，不失为一种好的布置形式。

值得一提的是，无论采用何种布置形式，锥形阀应尽量避免布置在水流不稳定处，以免引起阀的不利振动。

为了便于锥形阀的检修，在锥形阀的上游侧设有一闸阀，消能室出口设一检修闸门，闸阀平时处于全开状态，由锥形阀关闭挡水，当锥形阀需要检修时自动关闭。消能室检修闸门平时处于关闭状态，以防止反调节池水倒灌进消能室，使锥形阀长期泡水，当锥形阀开启泄水时，消能室检修闸门先于锥形阀开启。

    锥形阀有两种结构形式：排放型和管中型。

排放型锥形阀由一个固定的锥体和一个可移动的碳钢套管组成。流量的控制通过不锈钢套管前后移动来实现，套管和锥体之间设有两层密封（主密封金属密封，次密封橡胶软密封，实现零泄露）。

锥形阀工作时，水流以宽广的锥形锥形角度扩散，由于水流和空气大面积的摩擦产生雾化（类似雨伞的效应），达到**的消能效果，使出口水流不直接冲击地面（或水面）。

如果现场情况要求抑制水流的冲击范围，可加装导流罩（此时为防止出流水回流需加装两条补气管），以些起到控制水流冲击范围的作用。

安装方式：水平或与水平有夹角安装。阀门具有足够的强度可确保沙砾和石块自由通过。移动套筒能自由滑动，不受石块的阻碍。

DM745X多功能斜板阀

DM745X多功能斜板阀安装在市政、建筑、钢铁、冶金、石油、化工、食品、医药、电站、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求和节能要求。

DM745X多功能斜板阀特点

1、安全可靠性高，具有速闭、缓闭以及吸能腔三种消除水锤措施，动作联锁，不会产生误动作。

2、无需人工操作控制，当水泵启、闭时，利用阀门前、后介质压力差为驱动力，使阀门自动按照水泵操作规程的要求动作。

3、无需专业调试。阀门动作不受液体高差和出水压力以及水泵流量变化的影响，适应范围广。

4、基本无需维修，寿命长。

5、节能效果明显，流阻近似蝶阀。

6、结构长度短，重量轻，安装及在线维修方便。

DM745X多功能斜板阀主要结构参数

订货须知：（国家标准）

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的阀门型号，请您根据阀门参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
