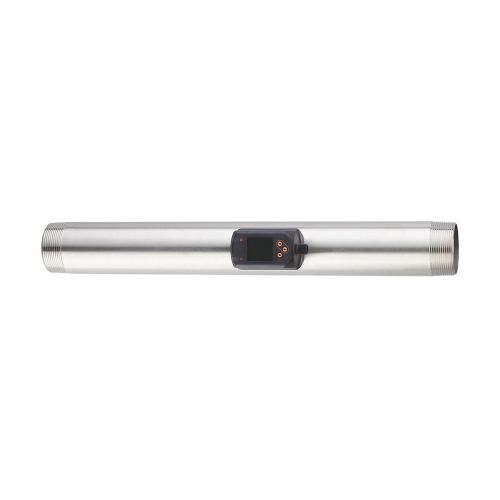

SD2500

压缩空气流量计

SDR21DGXFRKG/US-100

• ***测量流量、消耗量、压力和介质温度
• 高灵敏度、高重复性和高测量动态性
• 用于对工业用压缩空气进行检测
• 红/绿显示，用于明确标识可接受的范围
• 显示屏可进行旋转，方便进行***佳的排列

  产品特征
  输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
  系统接口	螺纹连接 R 2 DN50
  温度监控
  测量范围	-10...60 °C 14...140 °F
  应用
  应用	用于工业应用
  介质	压缩空气
  介质温度 [°C]	-10...60
  爆破压力***值 [bar]	64
  抗压强度 [bar]	16
  电气数据
  工作电压 [V]	18...30 DC; (符合EN 50178 SELV/PELV标准)
  电流损耗 [mA]	< 80
  防护等级	III
  反相保护	有
  开机延迟时间 [s]	1
  总的输入/输出
  输入和输出总数	数字输出数量: 2; 模拟输出数量: 1
  输入
  输入	计数器复位
  输出
  输出信号	开关信号; 模拟信号; 脉冲信号; IO-Link; (可配置)
  电气设计	PNP/NPN
  数字输出数量	2
  输出功能	常开/常闭; (可设定参数)
  开关量输出DC电压降值 [V]	2.5
  开关量输出DC的持续电流负载 [mA]	150; (每个输出)
  模拟输出数量	1
  模拟电流输出 [mA]	4...20; (可调整量程)
  负载***值 [Ω]	500
  脉冲输出	流量计
  短路保护	有
  短路保护类型	脉冲
  过载保护	有
  测量/设定范围
  测量范围	40...11670 l/min 0.3...84 m/s 2.5...700 m³/h
  显示范围	0...14000 l/min 0...100.8 m/s 0...840 m³/h
  分辨率	10 l/min 0.1 m/s 0.5 m³/h
  开关点, SP	100...11660 l/min 0.7...84 m/s 5.9...699.7 m³/h
  复原点, rP	40...11600 l/min 0.3...83.6 m/s 2.5...696.3 m³/h
  测量值起点, ASP	0...9330 l/min 0...67.2 m/s 0...560 m³/h
  测量值终点, AEP	2330...11670 l/min 16.8...84 m/s 140...700 m³/h
  较小流量cut-off, LFC	30...120 l/min 0.2...0.8 m/s 2...7 m³/h
  步距	1 l/min 0.1 m/s 0.1 m³/h
  监控压力
  测量范围 [bar]	-1...16
  显示范围 [bar]	-1...20
  分辨率 [bar]	0.05
  开关点, SP [bar]	-0.92...16
  复原点, rP [bar]	-1...15.92
  测量值起点 [bar]	-1...12.8
  测量值终点 [bar]	2.2...16
  设定步距 [bar]	0.01
  流量监控
  测量范围	0...100000000 m³ 0...353146667.2 scf
  显示范围	0...100000000 m³ 0...353146667.2 scf
  开关点, SP	0.001...10000000 m³ 0.05...353146667.2 scf
  脉冲值	0.001...10000000 m³ 0.05...353146667.2 scf
  设定步距	0.0001 m³ 0.005 scf
  脉冲长度 [s]	0.002...2
  温度监控
  测量范围	-10...60 °C 14...140 °F
  显示范围	-24...74 °C -11.2...165.2 °F
  分辨率	0.2 °C 0.5 °F
  开关点, SP	-9.7...60 °C 14.6...140 °F
  复原点, rP	-10...59.7 °C 14...139.4 °F
  测量值起点	-10...46 °C 14...114.8 °F
  测量值终点	4...60 °C 39.2...140 °F
  设定步距	0.1 °C 0.1 °F
  精度/偏差
  温度系数 [1/K]	± 0,07 % MW
  ***度(在测量范围)	class 141: ± (2 % MW + 0,5 % MEW); class 344: ± (6 % MW + 0,6 % MEW) ; 空气质量符合ISO 8573-1:2010标准; 在介质温度 23 °C
  重复精度	0,8 % MW + 0,2 % MEW
  监控压力
  重复精度 [終值的百分比]	± 0,2
  特征曲线偏差 [終值的百分比]	< ± 0,5; (BFSL = Best Fit Straight Line)
  测量范围值的***温度系数 [% MEW / 10 K]	± 0,15
  零点的***温度系数 [% MEW / 10 K]	± 0,25
  温度监控
  ***度 [K]	± 0,5; (在流量测量范围极限内的介质流量)
  反应时间
  反应时间 [s]	0.1; (dAP = 0)
  用于开关量输出的阻尼dAP [s]	0...5
  监控压力
  反应时间 [s]	0.05
  温度监控
  响应时间T05 / T09 [s]	T09 = 0,5
  软件/编程
  参数设定	迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位; 累加器
  接口
  通信接口	IO-Link
  传递类型	COM2 (38,4 kBaud)
  IO-Link revision	1.1
  SDCI标准	IEC 61131-9 CDV
  IO-Link Device ID	870 d / 00 03 66 h
  外形	Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
  SIO模式	有
  必需的mater port type	A
  模拟过程数据	8
  二位输出过程数据	2
  处理周期***值 [ms]	7.2
  工作条件
  环境温度 [°C]	0...60
  存储温度 [°C]	-20...85
  允许***的相对空气湿度 [%]	90
  外壳防护等级	IP 65; IP 67
  认证/测试
  EMC电磁兼容	DIN EN 60947-5-9
  抗震	DIN EN 68000-2-6 5 g (10...2000 Hz)
  MTTF [年]	183
  UL认证	UL认证编号 I012 文件数量UL E174189
  承压设备指令	良好的工程实践; 可用于稳定的气体液体组2
  机械技术数据
  重量 [g]	2678.7
  原材料	PBT+PC-GF30; PPS-GF40; 不锈钢(1.4301/304); 不锈钢(1.4305/303); 钢 (1.5523) 镀锌的; 黄铜(2.0401); FKM
  材料(潮湿部件)	不锈钢(1.4301/304); 不锈钢(1.4305/303); FKM; 陶瓷 已玻璃钝化; PPS-GF40; Al2O3 (陶瓷); 丙烯酸酯
  系统接口	螺纹连接 R 2 DN50
  显示器/操作件
  显示	彩色显示 1,44", 128 x 128 像素   2 x LED, 黄色
  注释
  注释	MW = 测量值 MEW = Final value of the measuring range 根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量 有关安装和使用的说明，请您参见使用指南。
  包装单位	1 件
