华为OLT交换机 MA5683T OLT设备 OLT光网络交换机
品牌：华为
型号：MA5683T
货期： 现货 1天内发货
联系我时，请告诉我是在易卖工控网看到的，谢谢！
联系热线： 17710815462
通信电器专营店
10年
描述5.0 服务5.0 物流5.0
——— 宝贝详情 ———
华为OLT交换机MA5683T OLT设备 OLT光网络交换机

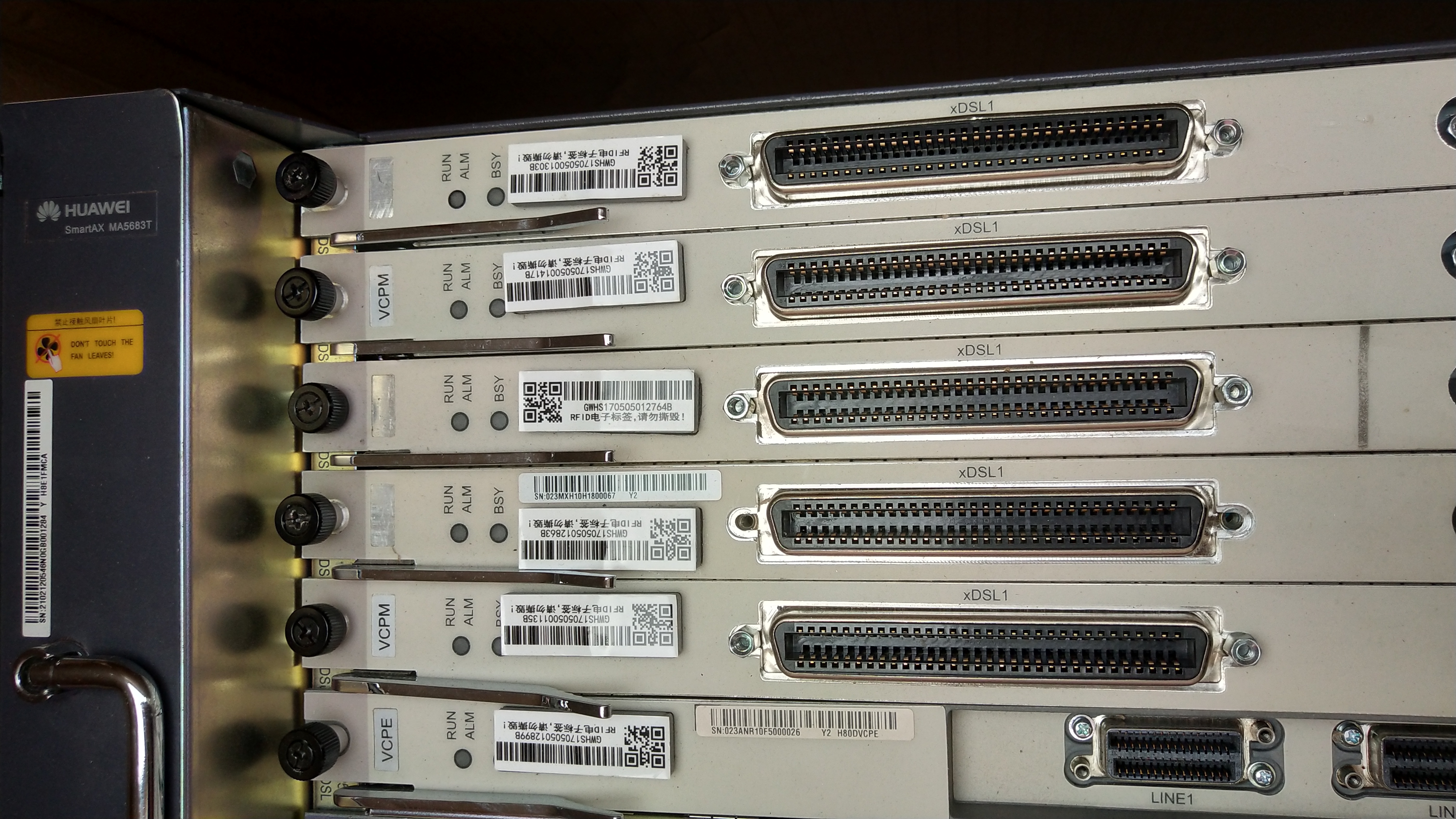

外观
OLT交换机箱是6U高的设备。
参数
介绍MA5683T机箱的尺寸、重量、电源和功耗参数。
表1 MA5683T设备尺寸和重量 | ||
项目 | 数值 | |
不带挂耳MA5683T（宽×深×高） | 442mm×283.2mm×263.9mm | |
IEC规格挂耳MA5683T（宽×深×高） | 482.6mm×283.2mm×263.9mm | |
ETSI规格挂耳MA5683T（宽×深×高） | 535mm×283.2mm×263.9mm | |
重量（空配置） | 7kg | |
表2 MA5683T的电源参数 | ||
项目 | 参数 | |
供电方式 | 直流 | |
额定电压 | -48V/-60V | |
工作电压范围 | -38.4V～-72V | |
大输入电流 | 20A | |
表3 MA5683T功耗表（单位：W） | ||||
典型配置 | 静态功耗 | 大功耗 | 典型功耗 | 单板配置 |
P2P | 537.84 | 810.55 | 674.195 | H801SCUN*2+H801X2CS*2+H801CITD+H801PRTE*2+H801FCBI+H802OPGD*6 |
GPON (H805GPBD) | 375.84 | 504.55 | 440.195(1) | H802SCUN*2+H801X2CS*2+H801CITD+H801PRTE*2+H801FCBI+H805GPBD*6 |
GPON (H806GPBD/H806GPBH) | 309.84 | 486.55 | 398.195(1) | H802SCUN*2+H801X2CS*2+H801CITD+H801PRTE*2+H801FCBI+H806GPBD/H806GPBH*6 |
GPON (H802SCUN+H805GPFD) | 273.84 | 510.55 | 392.195(1) | H802SCUN*2+H801X2CS*2+H801CITD+H801PRTE*2+H801FCBI+H805GPFD*6 |
GPON (H801SCUH+H805GPFD) | 391.84 | 678.55 | 535.195(1) | H801SCUH*2+H801X2CS*2+H801CITD+H801PRTE*2+H801FCBI+H805GPFD*6 |
EPON | 267.84 | 378.55 | 323.695(1) | H802SCUN*2+H801X2CS*2+H801CITD+H801PRTE*2+H801FCBI+H808EPSD*6 |
说明：
MA5683T机框的功耗是在以下条件下测试得出：
-53.5V DC
室温25 °C
静态功耗：设备上电，空载的功耗，所有用户端口deactivated
大功耗：设备上电，满业务
典型功耗：约50％用户在线时的功耗
(1)此处典型功耗是在将没有接入用户的PON口关闭的情况下计算得出。
如不支持上述单板，请根据该方法使用所支持的单板计算。
配置
介绍MA5683T机箱内配置的单板位置和单板类型。
MA5683T支持的背板为H801MABO和H802MABO。
表1介绍了机框中各个槽位支持的单板类型，具体单板的支持情况请参见MA5683T支持的单板。
表1 槽位说明 | |||
槽位分类 | 槽位 | 可配置单板 | 备注 |
主控板槽位 | 6、7 | 主控板 | 2个槽位需配置相同的主控板。 |
上行接口板槽位（GIU） | 8、9 | 上行接口板 | 支持不同上行接口板混配，推荐配置相同的上行接口板。 |
电源板槽位 | 10、11 | 电源板 | 2个槽位建议配置相同的电源板。 |
通用接口板槽位（GPIO） | 12 | 通用接口板 | - |
业务板槽位 | 0～5 | 业务板 SPU板 以太业务接入板 TDM业务处理板 GPON业务板 10G GPON业务板 P2P接口板 EPON业务板 10G EPON业务板 | 支持不同业务板混配。 |
ESD插孔
MA5683T机箱的ESD插孔位于机箱右下角，用于连接防静电腕带，防止静电放电对设备的损害。
防尘网
机箱的左部配备有防尘网，MA5683T机箱防尘网介绍了防尘网的外观、尺寸和功能。
接地
介绍MA5683T机箱的接地原理和接地点位置。
注意：
地线的正确连接是华为MA5683T防雷、防干扰的重要保障，必须正确地接好地线。
MA5683T的电源输入端，接有噪声滤波器，其中心地与机箱直接相连，称作机壳地（即保护地）。此机壳地必须良好接地，以使感应电、泄漏电能够安全流入大地，并提高整机的抗电磁干扰的能力。
连接时，用一根接地电缆将机壳接地点与机房接地排或大地连接，机房的接地电阻建议小于10Ω，同时请参考国家或当地的相关标准。
配电原理
MA5683T机箱使用直流供电，配电原理介绍MA5683T机箱的供电原理。
MA5683T由PRTE电源板接入一路-48V电源，将电源引入到背板，再由背板对各单板供电。
PRTE双配实现冗余备份功能，某一路电源断开，另一路电源能对机箱继续供电，不会影响系统工作。
通风原理
介绍MA5683T机箱的通风原理。
MA5683T机箱左侧有一风扇框，通过吹风方式散热。
机箱的通风过程：冷风从机箱左侧进入，通过风扇的吹风作用，经过单板向右方走，后从机箱右侧排出，MA5683T的通风原理如图1所示。
