产品概述：

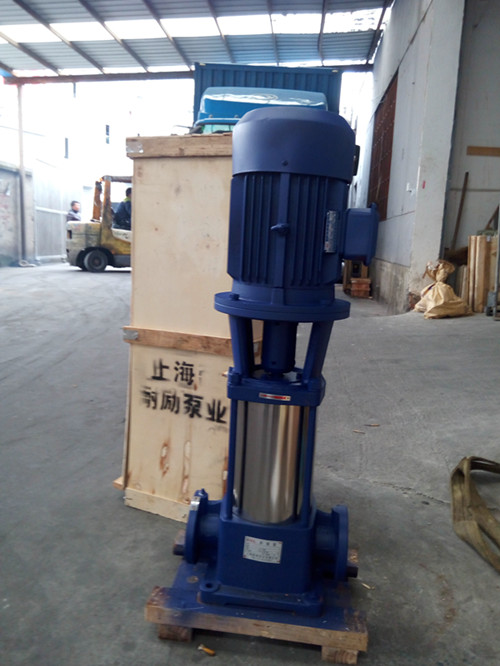

GDL型立式管道离心多级泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的***泵型。

适用范围：

GDL型立式管道离心多级泵广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

产品特点：

1、水力模型先进：效率高，性能范围广。

2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。

3、外形美观：采用推荐不锈钢外套，外形美观。

4、更少的运行、维修费用：采用推荐机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，***地减少流动噪音。立式结构，占地面积小。

技术参数：

流量：2-160m3/h；扬程：24-200m；功率：1.1-90kw；转速：2900r/min；口径：φ25-φ150；

温度范围：-15-+120℃；工作压力：≤2.5Mpa。

型号意义：

安装图：

故障一

水泵不吸水压力表和真空表指针剧烈跳动

原因：

1.灌注引水不够 2.管路与仪表联接处漏气 3.吸程过高

解决方法：

1.检查底阀是否漏水.再雇足磨损、噪音、振动和对设备的损坏。因此，联轴器必须在所给限度内调整。

小心：必须采取措施支撑泵的进出口管道，防止泵进出口负荷过大

2、 泵与电机轴的中心线应在同一水平直线上。

3、 泵只能承受自身内力，不能承受任何外力。

起动、运行、停车

(一)起动：

警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。

1、 泵起动前应先盘动转子，检查转子是否灵活。

2、 检查电机转向是否与泵的转向一致。

3、 关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气（严禁空车启动运行）。

4、 检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。

警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。

5、 起动泵，待泵运转正常后，打开压力表旋塞，慢慢开启出口闸阀，按出口压力表读数控制泵给定的扬程。

(二)运行：

1、 本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段。

2、 本型泵滚动轴承均有冷却装置，水泵运行前必须将冷却水管连接好。轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，最高温度不应高于75℃。

警告：对未适当润滑的设备进行操作，可能引起轴承发热、断裂、泵的堵转和设备的损坏，并使操作人员受到人身伤害。

3、 本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值。

4、 泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大应当及时更换。

警告：请勿尝试在旋转机械附近进行维修、保养或清理，否则会危及操作人员人身安全。

5、 用户应根据具体情况订出较详细的操作规程。

(三)停车：停车前应当先关压力表旋塞，再慢慢关闭出口闸阀，待出口闸阀关闭完毕后才能停电机。

上海耐励竭诚向您提供服务，倾听您的意见和建议，并可帮助您实现最高的运行安全性。在此过程中，我们将提供高质量的服务。

产品选型：

1、我公司承诺所生产出厂的产品经过严格检验，以确保都是合格产品。

2、可以按照客户的需求定制，例如流量、扬程压力的配套要求。

3、提供技术指导服务，提供专业意见配合客户选取适合泵型和客户互利共赢。

4、常年现货库存，满足中小客户的需求！随买随有！

5、我公司所供应的产品（易损件除外）质保壹年，人为损坏不在保修范围.

产品售后服务：

1、提供免费的产品技术咨询和现场的疑义解答。

2、质保期内万一水泵发生故障，用户须通知供方产品维修服务中心分析原因；如是我公司质量问题我公司可调换，来回费用我公司出，如使用不当造成的损坏，我公司不提供免费服务。质保期外，将继续提供终身服务，并保证配件的长期、及时供应。
