——— 宝贝详情 ———

本公司特实惠价格销售现货无锡明达电器有限公司（原无锡机床电器厂）小型控制继电器终端继电器分线器计数继电器时间继电器固态时间继电器电子式时间继电器接触器热继电器微动开关抗干扰器件变压器电磁铁等系列欢迎询价！

明达 MIND　无锡明达（日本富士）计数继电器：JDM9 JDM12 JDM24 JDM72 电子式计数继电器JZG2（小型功率继电器） JTX（小型通用继电器） JZ02-44（控制继电器） JZC1（接触器式继电器） RT11（微型继电器） JZW5（微型继电器） JZZ2（终端继电器） ZYZ（载荷继电装置）CJX1 CJ0-10A CJ10-5 CJX9（交流接触器） JRS2（热过载继电器）DZS6低压断路器电磁铁：MFZ1 MFJ1 MFZ1-YC MFB1-YC MFZ3-YC MFB1-YC MFZ10-YC MFJ10-YC MQ1-0.7Z MQZ1-15 MQZ4-3.5C MQZ5 MZ1-1 YT56 MZ1-8/10C NZ1-30/25C MFR1-4 MXZ1 SK2586 3000L 3000LA EATON DF多功能水阀 ACF1 ACY1-2 ACY1-3 开关：LXW1 JW LXW3-01 LX12-2 KND7 JWM6 LW15 LW12-16 LW6 LW5D 熔断器：RT18 RL8 抗干扰器件：3TX1 HCJ1 HZG HZB DD10A DD10G XM TEE WZT TDW 自动化仪表

ST3P

ST3PA-A ST3-A-B ST3PA-C ST3PA-D ST3PA-E ST3PA-F ST3PA-G 149.50

ST3PG-A ST3PG-B ST3PG-C ST3PG-D ST3PG-E ST3PG-F ST3PG-G 149.50

ST3PC-A ST3PC-B ST3PC-C ST3PC-D ST3PC-E ST3PC-F ST3PC-G 162.50

ST3PF 325.00

ST3PF(T1) 325.00

ST3PK 247.00

ST3PY 247.00

ST3PR 260.00

ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用，产品符合GB14048标准。

型号	ST3P
分类	超级时间继电器
规格品种	通电延时、间隔延时、带瞬动、断电延时、断开延时、星三角起动延时、往复循环
规格品种	延时
延时范围	0.05s-24h
触点型式	延时2转换、延时1转换
触点容量	3A/2A 250VAC
电寿命(AC-12)	2×10⁵
特点	延时精度高，范围广
产品认证	UL CE CCC

规格品种

型号	动作形式	触点数量	延时范围	额定电压（Us）
ST3PA	通电延时	延时2转换	A:0.05-0.5s/5s/30s/3min B:0.1-1s/10s/60s/6min C:0.5-5s/50s/5min/30min D:1-10s/100s/10min/60min E:5-60s/10min/60min/6h F:0.25-2min/20min/2h/12h G:0.5-4min/40min/4h/24h	AC24,110,220V 50/60Hz DC24,48,110V
ST3PG	间隔延时	延时2转换
ST3PC	瞬动型 (间隔延时)	延时1转换瞬动1转换
ST3PF ST3PF-2	断电延时	延时1转换或延时2转换	0.1-1s 0.2-2s 0.5-5s 1-10s 2.5-30s 5-60s	AC110,220V 50/60Hz DC24,48,110V
ST3PK	断开延时	延时1转换	0.1-1s 0.25-2s 0.5-5s 1-10s 2.5-30s 5-60s 15-180s	AC110V/220V 50/60Hz DC24V
ST3PY	星三角启动延时	延时星三角转换瞬动1常开	1-10s 2.5-30s 5-60s	AC110/220V 50/60Hz
ST3PR	往复循环延时	延时1转换	0.5-6s/60s 1-10s/10min 2.5-30s/30min	AC110/220V 50/60Hz DC24,48V

技术参数

型号		ST3PA	ST3PG	ST3PC	ST3PF ST3PF-2	ST3PK	ST3PY	ST3PR
重复精度		0.5%+20ms			1.0%+20ms		0.5%+20ms	1.0%+20ms
整定误差		< 5%(***刻度值)						< 5% (***刻度值 )
复位时间		500ms(Max.)			——	100ms信号 500ms电源	500ms (Max.)	500ms (Max.)
触点容量	AC-12	200V 3A	200V 3A	200V 3A	200V 3A	200V 3A	200V 3A	200V 2A
	AC-15	200V 1A	200V 0.5A	200V 1A	200V 0.5A	200V 0.5A	200V 0.5A	200V 0.5A
	DC-12	110V 0.5A	24V 3A	110V 0.5A	24V 3A	24V 3A	24V 2A	24V 2A
	DC-13	110V 0.2A	24V 0.5A	110V 0.2A	24V 0.5A	24V 0.5A	24V 0.5A	24V 0.5A
额定功耗		AC220V 2.9VA AC110V 1.9VA DC24V 1.3W		AC 3.3VA DC 2.4W	AC220V 1.1VA AC110V 1.3VA DC24V 1.3W	AC 3.3VA DC 1.5W	4.4VA	AC 3.3VA DC 1.5W
绝缘强度		电气与大地:AC2000V 1min 电气回路间:AC1500V 1min 同组触点间:AC1000V 1min
绝缘电阻		>100MΩ
机械寿命		5×10⁷	1×10⁷	2×10⁷	2×10⁷	2×10⁷	2×10⁷	1×10⁷
电寿命		AC-12:20×10⁴AC-15:32×10⁴DC-12:50×10⁴DC-13:15×10⁴		AC-12:12×10⁴ AC-15:15×10⁴DC-12:10×10⁴DC-13:15×10⁴
产品重量		100g			140g	180g	150g

插件及附件外形尺寸及安装尺寸

接线图延时波形

接线图

时间继电器 ST3PG-A AC220V，ST3P系列时间继电器是引进日本富士电机株式会社全套专有技术生产的新颖电子式时间继电器,具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点.

应用范围：

适用于各种要求高精度、高可靠性自动控制的场合作延时控制之用

技术说明：

型号:ST3P
分类:超级时间继电器
规格品种:通电延时、间隔延时、带瞬动、断电延时、断开延时、星三角起动延时、往复循环
延时
延时范围:0.05s-24h
触点型式:延时2转换、延时1转换
触点容量:3A/2A 250VAC
电寿命(AC-12) 2×105
特点:延时精度高，范围广
产品认证:UL CE CCC
ST3PG- ST3PC- ST3PF ST3PF-2 ST3PK ST3PY ST3PR ST6P-2 ST6P-4 ST6P-2N ST6P-3N ST6P-4N ST6P-2M ST6P-3M ST6P4M MT3CT-A MT3CT-C MT3CT-H MT3CT-F MT3CT-Y

HH52P 5A、2转换、插拔式 AC6、12、24、36、48、110、220V DC6、12、24、48、110V
HH53P 5A、3转换、插拔式
HH54P 3A、4转换、插拔式
HH52B 5A、2转换、印制板式
HH53B 5A、3转换、印制板式
HH54B 3A、4转换、印制板式
HH52S 5A、2转换、法兰式
HH53S 5A、3转换、法兰式
HH54S 3A、4转换、法兰式
HH52E 5A、2转换、螺钉式
HH53E 5A、3转换、螺钉式
HH54E 3A、4转换、螺钉式
HH52P-L 5A、2转换、插拔式、带灯
HH53P-L 5A、3转换、插拔式、带灯
HH54P-L 3A、4转换、插拔式、带灯
HH52P-F 5A、2转换、插拔式、带浪涌抑制 DC12、24、48、110V
HH53P-F 5A、3转换、插拔式、带浪涌抑制
HH54P-F 3A、4转换、插拔式、带浪涌抑制
HH52P-FL 5A、2转换、插拔式、带灯带浪涌抑制
HH53P-FL 5A、3转换、插拔式、带灯带浪涌抑制
HH54P-FL 3A、4转换、插拔式、带灯带浪涌抑制
HH52P-R 3A、2转换、插拔式、磁保持 AC6、12、24、36、48、110、220V DC6、12、24、48、110V

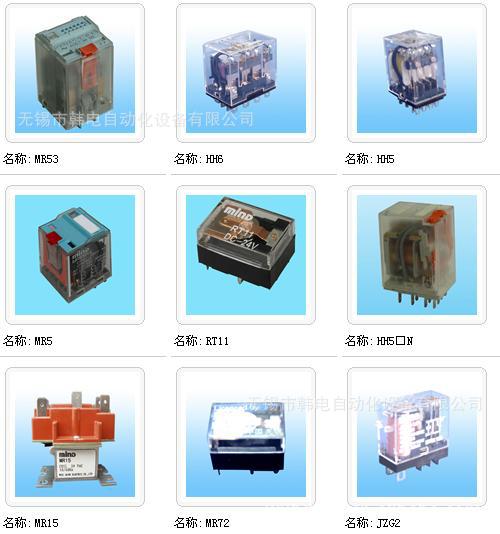

HH6系列小型功率继电器
HH61P 15A、1转换、插拔式 AC6、12、24、36、48、110、220V DC6、12、24、48、110V
HH62P 10A、2转换、插拔式
HH63P 10A、3转换、插拔式
HH64P 10A、4转换、插拔式
HH62B 10A、2转换、印制板式
HH63B 10A、3转换、印制板式
HH64B 10A、4转换、印制板式
HH61S 15A、1转换、法兰式
HH61aS 15A、1常开、法兰式
HH61bS 15A、1常闭、法兰式
HH62S 15A、2转换、法兰式
控制继电器


产品型号规格线圈电压
HH系列小型功率继电器
HH62P-L 10A、2转换、插拔式、带灯 AC6、12、24、48、110、DC24、48、110V
HH63P-L 10A、3转换、插拔式、带灯
HH64P-L 10A、4转换、插拔式、带灯
HH62P-F 10A、2转换、插拔式、带浪涌抑制 DC24、48、110V
HH63P-F 10A、3转换、插拔式、带浪涌抑制
HH64P-F 10A、4转换、插拔式、带浪涌抑制
HH62S-F 10A、2转换、法兰式带浪涌抑制
HH62P-FL 10A、2转换、插拔式、带灯带浪涌抑制
HH63P-FL 10A、3转换、插拔式、带灯带浪涌抑制
HH64P-FL 10A、4转换、插拔式、带灯带浪涌抑制
小型控制继电器

产品型号规格线圈电压

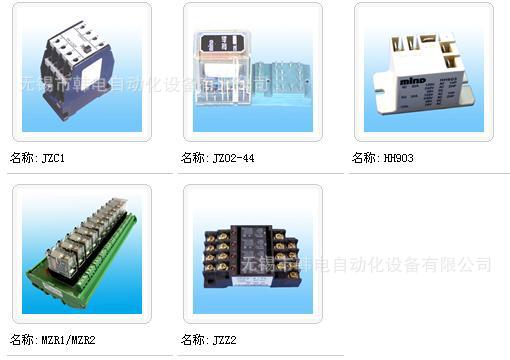

JZG2-1/P 10A、1转换、插拔式 AC12、24、110、220VDC6、12、24、48、110V
JZG2-1/B 10A、1转换、印制板式
JZG2-2/P 5A、2转换、插拔式
JZG2-2/B 5A、2转换、印制板式
HH903 30A、1转换 AC12、24、110、220、277V DC5、6、9、12、15、24、48、110V
JZ02-44Z 5A、380V、4开4闭、板后接线（焊接） DC24、110、220V
JZ02-44Z/S 5A、380V、4开4闭、板前接线（螺钉）
JZ02-44J 5A、380V、4开4闭、板后接线（焊接） AC110、127、220、380V
JZ02-44J/S 5A、380V、4开4闭、板前接线（螺钉）
微型继电器

产品型号规格线圈电压
RT11 3A、1转换 DC5、6、9、12、24、48、60V
RT11 3A、1转换（48以上）
MR72 7A、1转换
终端电器
产品型号规格线圈电压

JZZ2-4FL 5A、4组1常开、带灯带浪涌抑制 DC5、12、24V
MZR1-8 5A、8组1常开、带灯带浪涌抑制 DC12、24V
MZR1-10 5A、10组1常开、带灯带浪涌抑制
MZR1-12 5A、12组1常开、带灯带浪涌抑制
MZR2-4 10A、4组1转换、带灯带浪涌抑制    AC12、24、110、220VDC5、6、12、24、48、110V
MZR2-8 10A、8组1转换、带灯带浪涌抑制
MZR1-12 10A、12组1转换、带灯带浪涌抑制
分线器

产品型号规格、适用接插件额定电压
MFX-20/K、MFX-20/Z 20芯、适用于FANUC、MR-20、CD11-20系列接插件 DC100V1A      AC250V1A
MFX-37/K、MFX-37/Z 30芯、适用DB插座或计算机接口
MFX-50/K、MFX-50/Z 50芯、适用于FANUC、MR-50、CD11-50系列接插件
MFX-34/B 30芯平扁电缆插座
MFX-40/B 40芯平扁电缆插座
MFX-50B 50芯平扁电缆插座
ZYZ 按载荷变化切换电路、用作无空程磨擦、深孔及机械化装置的自动控制和保护
载荷继电器
ZYZ 按载荷变化切换电路、用作无空程磨擦、深孔及机械化装置的自动控制和保护
计数继电器
产品型号计数范围额定电压
JDM9-4 0-9999、5A、2转换、数显 AC24，36，110，127，220，280V,DC24V
JDM9-6 0－999999、5A、2转换、数显
JDM9-8 0－99999999、5A、2转换、数显
JDM12-4 09999、5A、1转换、数显 AC24，36，110，127，220，280V,DC24V,48V
JDM12-4H 0－9999、带停电保、5A、1转换、数显
JDM24 0－999999液晶显示 AC24，36，110，127，220，280V,DC24V,48V,无源
HDM72-8 0－999999999、5A、1转换、双排8位数显 AC24，36，110，127，220，280V,DC24V,48V
JDM72-S 0－9999、5A、1转换、单排4位数显
JDM72-D 0－9999、5A、1转换、双排4位数显
TP插座

产品型号规格产品认证
TP58 焊接式、适用于HH52P-□ UL　　　　　　　　　　　CCC　　　　　　　　　　申请中
TP58B 印制板式、适用于HH52P-□
TP58X,TP58X1,TP58X1-E 导轨/螺钉式、适用于HH52P-□
TP511 焊接式、适用于HH53P-□
TP511B 印制板式、适用于HH53P-□
TP511X,TP511X1,TP511X1-E 导轨/螺钉式、适用于HH53P-□
TP514 焊接式、适用于HH54P-□
TP514B 印制板式、适用于HH54P-□
TP514X,TP514X1,TP14X1-E 导轨/螺钉式、适用于HH54P-□
TP68 焊接式、适用于HH62P-□
TP68B 印制板式、适用于HH62P-□
TP68X,TP68X1-E 导轨/螺钉式、适用于HH62P-□             UL　　　　　　　　　　 CCC　　　　　　申请中
TP611X 导轨/螺钉式、适用于HH63P-□
TP614 焊接式、适用于HH64P-□
TP614X 轨/螺钉式、适用于HH64P-□
TP35 焊接式、适用于JZG2-1/P
TP35B 印制板式、适用于JZG2-1/P
TP35V 导轨/螺钉式、适用于JZG2-1/P
TP38 焊接式、适用于JZG2-2/P
TP38B 印制板式、适用于JZG2-2/P
TP38X 导轨/螺钉式、适用于JZG2-2/P
TP418 板后接线、适用于JZ02-44
TP418S 板前接线、适用于JZ02-44
TP28X 导轨/螺钉式、适用于ST3P□
TX2＋ATXINS 面板式、适用于ST3P□

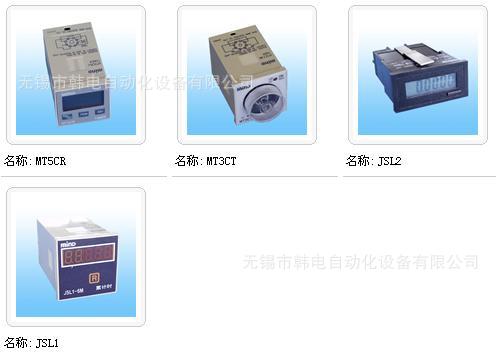

TP98X 导轨/螺钉式、JDM12,MT5CR-L,JSL1,MT3CT
TX9＋ATX1NS 面板式、JDM12,MT5CR-L,JSL1,MT3CT
TX9＋ATX2NS 面板式、适用于JSS20-A□2、3，MT5CR-S
TP88B1 印制板式、适用于ST6P-2N、M
TP811B1 印制板式、适用于ST6P-3N、M            UL　　　　　　　　　 CCC　　　　　申请中
TP814B1 印制板式、适用于ST6P-4N、M
TP88X1 导轨/螺钉式、适用于ST6P-2N、M
TP811X1 导轨/螺钉式、适用于ST6P-3N、M
TP814X1 导轨/螺钉式、适用于ST6P-4N、M
TP88 焊接式、适用于ST6P-2
TP88B 印制板式、适用于ST6P-2
TP88X 导轨/螺钉式、适用于ST6P-2
TP814 焊接式、适用于ST6P-4
TP814B1 印制板式、适用于ST6P-4
TP814X 导轨/螺钉式、适用于ST6P-4

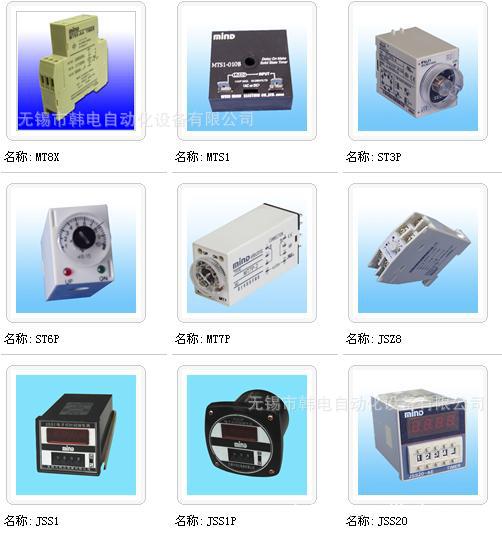

时间继电器

产品型号规格延时范围
ST系列超级时间继电器
ST3PA-□ 3A、通电延时2转换 0.05～24h
ST3PG-□ 3A、间隔延时2转换
ST3PC-□ 3A、通电延时2转换　　瞬动1转换
ST3PF 3A、断电延时1转换 0.1s～60s
ST3PF（T1） 3A、断电延时2转换转换
ST3PK 3A、信号断开延时1转换        0.1s～
