安装流程
安装流程
开始
安装准备
 Page 2
 to 3
机柜配置
设备简介
 Page 4
 Page 5
安装机柜
安装信号线
安装机柜内部设备安装电源线
安装后检查
安装准备

使用须知
1
本文档提供了3650M作 eSight为服务器时，各硬件组件的安装、电源线缆连接、信号线缆连接及检查方法。本文档涉及的机柜配置、电源线连接方案、信号线连线部分等内容均按照标准配置写作，现场如果遇到实际发货与手册中不一致的情况，请根据实际情况处理。如果没有特殊说明，所有设备对应的滑道均使用机柜中已经安装的滑道，使用的浮动螺母和面板螺钉的型号均为M6
资料准备
2
在安装之前，请准备以下资料:

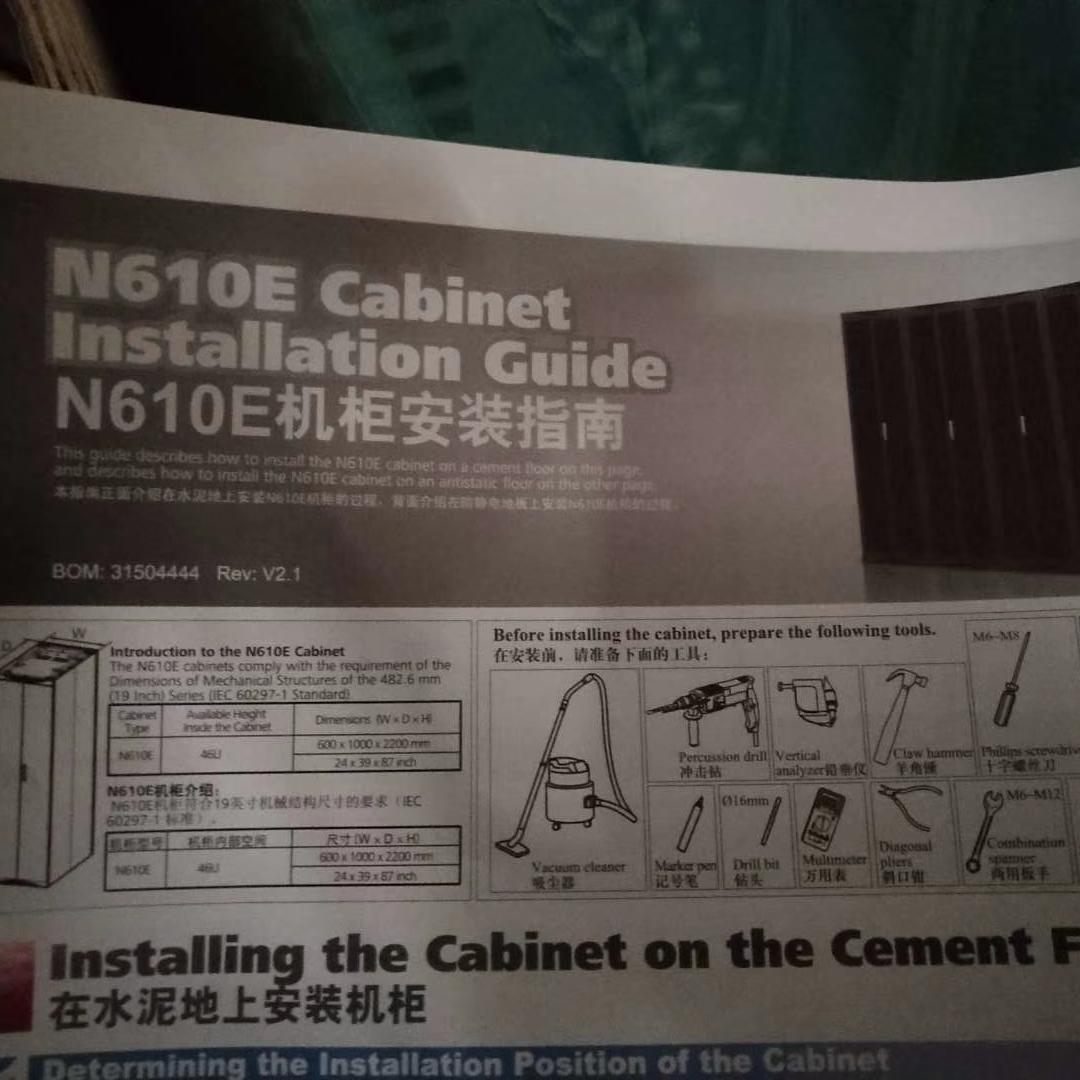

《610E Cabinet Installation Guide＆n610E机柜安装指南-（V2.0）》
获取路径:随机柜发货
3
安装工具
钢卷尺十字螺丝刀
字螺丝刀
力矩扳手液压钳
同轴电缆压线钳电源线剪线钳剥线钳斜口钳
网线钳
万用表
网线测试仪防静电手套防静电手腕套筒扳手
34
安装IBMX3650M3时机柜标准配置图14
交换机-2（1U）
交换机-1（1U）
X3650M3-4（2U）
X3650M3-3（2U）
 KVM （1U
X3650M3-2（2U）
X3650M3-1（2U）
机柜配置是经过严格验证，满足功耗，散热等要求。安装时请严格按照左图安装。
配电盒（3U）
假面板（1）
假面板（1U）
走线框（1）
走线框（1U）
走线框（1U）
走线框（1U）
假面板（1∪）
假面板（1U）
假面板（1U）
假面板（1U）
假面板（1U）
假面板（2U）
假面板（2U）
非标假面板（1U）
非标假面板（1U）
非标假面板（1U）
假面板（2U）
假面板（2U）
假面板（2U）
假面板（2U）
假面板（1U）
假面板（1U）
假面板（3）
55
设备简介
 eSightLAN组件包括服务器、vM和 Switch等。各设备的参数如下表所示。如果需要了解更详细的设备参数，请参见随设备发货的对应手册。
组件
高度（U）
重量（Kg）功耗（W）输入电压（V
PC服务器
 （IBM X3650 M3）
229.3835100to132/200to240
交换机1330100to240
kM1135690to264
采取防静电措施
场景1
佩戴防静电腕带（金属夹式）。
佩戴防静电腕带后，请将防静电腕带接地端插入机柜ESD插孔。对于接地端是金属夹子的防静电腕带，可以直接夹到机柜上。
佩戴防静电腕带11
穿戴防静电衣服22佩戴防静电手套33
佩戴防静电腕带（插孔式）
场景2
安装机柜
机柜安装请参见机柜自带的N610E机柜安装指南-（V2.0）.N610E-22机柜
N610-22机柜介绍:
N610E-22机柜分为单开门和双开门，左图展示的是双开门的N610E-22机柜外观图片，实际发货的N610E-22机柜外观可能与此图不同。
N610E-22机柜符合19英寸机械结构尺寸的要求（IEC60297-1标准）。
机柜型号机柜内部空
间
尺寸
（W×D×H）
N610E-2246U600mm×1000mm×2200
 mm
 24 inch x 39 inch 87 inch
8
使用一字批从方孔条正面插入，搭在浮动螺母未嵌入一侧，同时手指用力抵住浮动螺母。安装机柜内部设备
1
安装机柜内部设备基本流程
安装浮动螺母的方法:
用手将浮动螺母的一侧嵌入方孔条，然后用手指托住。
开始
拆除假面板
安装浮动螺母
安装硬件设备
结束
定位设备位置
利用杠杆原理，从下往上转动一字批，同时手指用力推动浮动螺母全部嵌入方孔条，完成装配。取出一字批松开手指，完成装配。
12
43
安装过程中请小心操作以免刮破手指。
9
如果方孔条上布放的线缆挡住了用于安
装后挂耳的浮动螺母，需拆除线扣并挪
动线缆后再安装后挂耳，安装完毕用线
扣重新绑扎线缆。
安装PC服务器（X3650M3）
2
安装KVM99
用面板螺钉把KVM后挂耳固定到机柜
两侧方孔条中
用面板螺钉把KVM前挂耳固定到机柜两侧方孔条中 PC Server较重，为了便于安装操作，建议2～3人同时搬运33
确定将PC服务器在机柜中的安装位置。
取出前面板上的拉手条。
用螺丝钉固定PC服务器。
安装前面板拉手条
