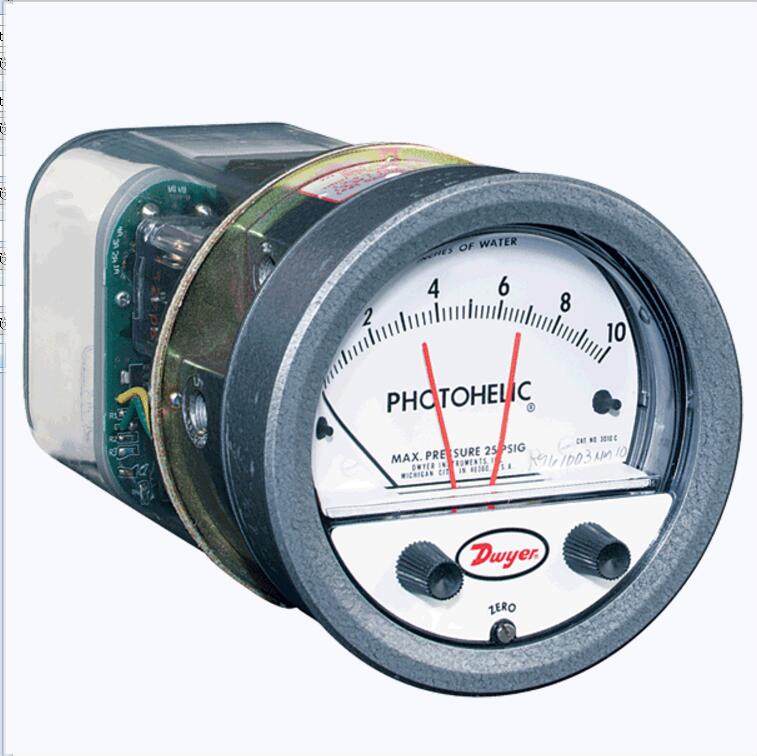

A3000系列 Photohelic® 压力开关/表

三合一指示表，高/低限控制

Photohelic®开关/表均是结合多功能、高重复压力开关和精密的并经时间验证的Magnehelic®设计的差压表为一体。Photohelic®可以测量和控制空气和兼容气体的正压、负压和差压。标准型额定压力25psig(1.7bar)，可选压力范围35psig（2.4bar）或80psig（5.5bar）。36000S型只可测量单正压并可达到6000psig(413bar)，其额定值为9000psig(620bar)。

两个光电晶体管驱动的DPDT继电器，用于低/高限控制。通过面板的旋钮使设置点指示器易于调节控制。单个设定点死区仅为一个指针宽度-小于满量程的1%。设定点可互锁以提供不同死区-用于控制风扇、阻尼器等。仪表的读数是连续的，不受开关动作影响，即使在掉电情况下，也可读数。量程从0-.25" (0-6 mm) w.c. 到 30 psi (21 bar)；单正压到6000 psig (413bar)。

PHOTOHELIC传感--工作原理

典型的应用场合，这些Dwyer开关/表在高、低压设置点之间进行控制。当压力变化达到高极或低限设定点的压力时，限制光耦的红外灯螺旋驱动快门熄灭。光耦信号经过放大去驱动DPDT继电器产生开关动作。死区为满刻度的1%或更小--足够保证绝对的，无振动工作。

规格

表规格

介质：空气和不易燃的，兼容的气体

精度：70℉（21.1℃）时满量程为±2%;(A3000-0满量程时±3%).(A3000-00满量程时±4%)

额定压力：-20″Hg到 25 psig(-0.677bar到1.72 bar); MP中压可选:35 psig(2.41 bar);HP 高压可选:80 psig(5.52 bar). 36003S-36010S:150psig(10.34bar);36020S和更高的:1.2倍满刻度压力

温度范围： 20-120℉（-6.67-48.9℃）,低温可选

压力连接： 1/8"FNPT阴螺纹

尺寸：4英寸（101.6mm）直径表盘, 5" (127 mm) O.D. x 8-1/4" (209.55 mm)

重量： 4磅 (1.81 KG)

开关规格

开关类型：每个触点有2个C形继电器(DPDT)

可重复性：满量程时±1%

电力额定值：10A@28VDC,10A@120,240VAC

电气连接：螺丝接线端，仅能使用铜接头167°F (75°C)

电源要求：120 VAC, 50/60 Hz; 240 VAC & 24 VAC 电源可选

安装方位：垂直安装,其它方位咨询工厂

设定点调节：调节扭在面板

机构认证：UL, CSA, CE.

标准型号：

使用两个光电晶体管和两个DPDT继电器用于高/低报警或限制控制。当表的指针移到设定点的左边时，继电器的电流被切断；当表的指针移到设定点的右边时，继电器将接通电源。对停电或无压提供了自动防故障保护。

差压开关/表

表盘和前盖 (带有设定点按钮和调零螺钉)：移开表盘和前盖，就可露出Photothelic设定点机制，前盖是通明碳酸脂塑料.

指针和光闸：安装在螺旋线和平衡码上。打开光闸，光电晶体管就暴露在红外线下，根据所使用压力可把光电晶体管罩起来。

遮光屏：有效保护光电晶体管，避免户外强光的照射。在遮光屏的掩护下，指针可自由摆动，表盘内显得非常清晰和洁净。

限位开关：可靠，使用寿命长。直接附加在设定指针上，但它们单独校准过，以确保开关精度。

可弯曲驱动轴：与设定点旋钮相连。

调零螺杆：与表盘上螺钉相连。

塑料外壳：保护电子元件和电器连接。

聚碳酸脂接口或终端板具有防火性能。

压制在氧化玻璃上的线路板：性能好，经久耐用。

负载继电器：DPDT，具有自锁特征，应用广。

电气：其设计使用50/60Hz, 110V的电流，其电压允许上下浮动10%。特殊仪表可使用其它电压。

开关设定指针：时刻显示开关的位置。

弹簧负载摩擦离合器：防止操作人员损伤设定机制。

A3000系列 Photohelic

型号	量程(英寸水柱)	型号	量程（psi）	型号	量程 (毫米水柱)	型号	量程 (Pa)
A3000-00	0-0.25	A3201	0-1	A3000-6MM	0-6	A3000-60PA	0-60
A3000-0	0-0.50	A3202	0-2	A3000-10MM	0-10	A3000-125PA	0-125
A3001	0-1.0	A3203	0-3	A3000-25MM	0-25	A3000-250PA	0-250
A3002	0-2.0	A3204
