一、概述：
       振动温度变送器SWZT-1F，一体化振动温度变送器，SWZT-1F/A振动及温度变送器专门为碎煤机等设备的运行工况监测而设计。其充分考虑了碎煤机的特殊工况及其工作环境，采用了多项专有技术使得测量准确性、抗干扰能力和工作可靠性大大加强。通过安装JX73ST一体化机壳振动及温度变送器，可以早期发现设备异常情况，及时处理，消除隐患，从而确保了设备安全可靠地运行，避免恶性事故的发生。
    振动温度变送器SWZT-1F，一体化振动温度变送器，碎煤机主要振动来源包括转子不平衡、不对中、环锥损坏、轴承损坏等原因造成的机器本身的振动，还包括煤块下坠和粉碎过程的冲击引起的振动。机器本身振动对会对机器造成损坏，其表现具有连续性，需要通过振动监测实时反映出来，并报警或自动停机，以保护机器。煤块引起的冲击振动是正常的工况，是间隙性的，有时具有较大的振动幅值，频率成分丰富，会掩盖设备本身的振动，在变送器内部需要尽量进行抑制，另外在报警时应通过设定报警延时忽略掉，报警延时时间应保证尽可能延长（建议10秒以上），以免造成误报警。

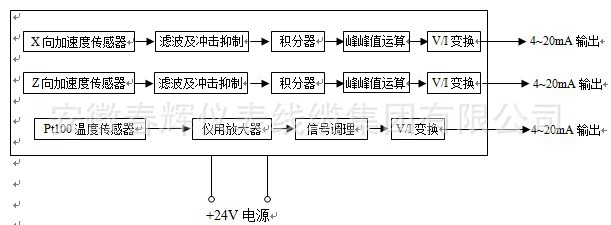

二、产品原理：
   　振动温度变送器SWZT-1F，一体化振动温度变送器，SWZT-1F/A振动及温度变送器主要由X水平方向测振、Z垂直方向测振、轴承温度测量三部分组成。
　由于碎煤机工作转速只有700～800rpm，因此振动传感器须采用低频响应好的传感器。TZNW-IU内部封装了两个美国克里克斯公司最新工艺制造的加速度传感器，其低频响应可以到0Hz，分辨率可到0.1mg，性能稳定可靠，能承受加速度5000g的瞬间冲击。加速度信号经窄带滤波及冲击抑制，通过硬件积分电路转换为振动位移量，再经峰峰值运算电路、V/I变换电路，最终输出与振动位移峰峰值成正比的标准4~20mA电流信号。
   振动温度变送器SWZT-1F，一体化振动温度变送器，温度测量采用Pt100铂电阻做传感元件，Pt100铂电阻封装在带压紧弹簧的探头内，保证Pt100铂电阻与轴承之间的温度传递。电路部分采用高精密专用仪表运算放大器，测量轴承温度准确可靠。
三、技术参数：
    电源：供电+24Vdc,***不超过32V ,***工作电流<100mA；
    输出：4～20mA，***负载电阻750Ω 。
    振动测量：
    测量类型：振幅峰峰值；
    测量量程：400μm pk-pk，可按用户要求订做；
    测量频响：6～400Hz，可按用户要求订做；
   ***测量加速度：±５g；
    幅值非线性：≤±2% 。
    温度测量：
　 传感器：Pt100，根据需要可以改变连接杆的长度；
    测量量程：-50~+150℃, 可按用户要求订做；
    系统测量精度：±0.5%×F.S 。
    工作温度：-20℃~+70℃；
    存储温度：-40℃~+100℃；
    湿　　度：95％非凝固；
    重    量：约750g。

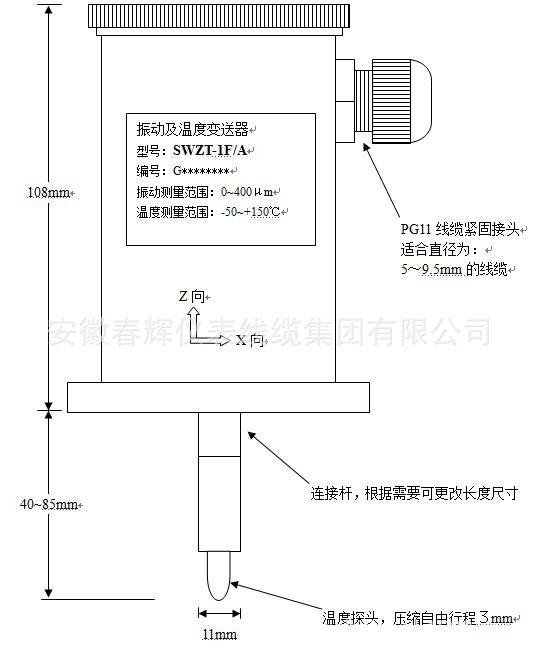

四、产品外形尺寸：

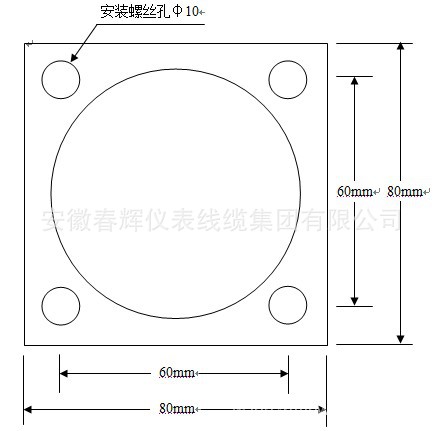

五、产品安装尺寸：



用四个M8×20螺栓固定。

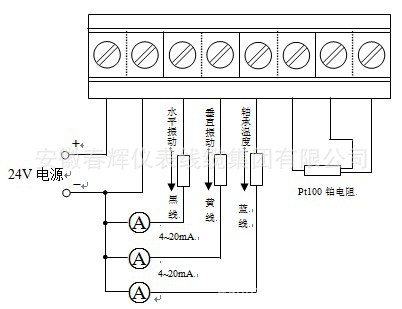

六、产品接线图：
绿线：DC24V    黄线：垂直振动输出 4～20mA
黑线：水平振动输出4～20mA       蓝线：温度输出4～20mA

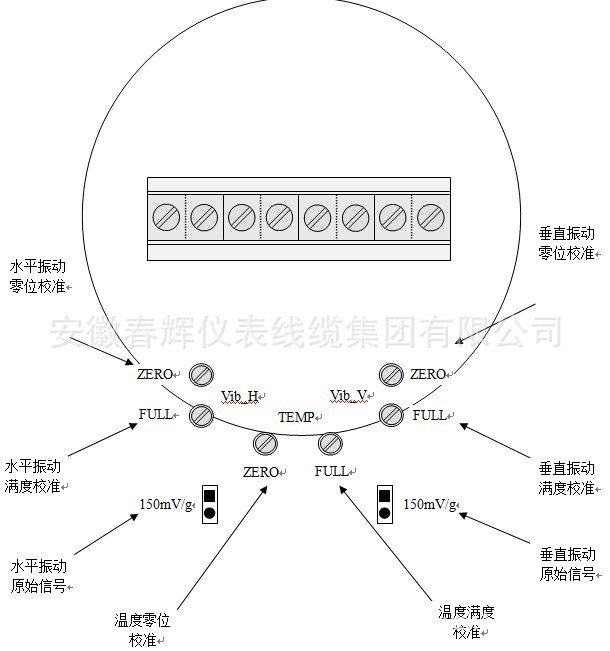

七、产品校准：
       一体化振动及温度变送器各种参量在出厂时已严格校准，用户一般不用再进行二次校准。但我们在设计上还是增加了校准功能。拧开变送器上盖，我们可以看到六个电位器旋钮，旋动旋钮可以进行振动与温度的零位和满度校准。

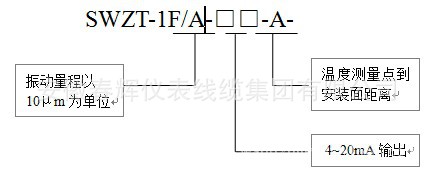

八、产品型号及命名:
