品牌：欣昊科技
型号：XH-GPX144型/288型/360型/432型/576型/640型/720型/794型
类型：三网合一配线架/光纤配线架/光纤配线柜/配线柜/ODF配线架/ODF配线柜/ODF光纤配线架/楼道分线箱
材质：推荐冷轧板
用途：楼道分线
颜色：电脑灰


欣昊科技为适应三网融合、共建共享、FTTx的推广，推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括三网合一ODF配线架、三网合一交接箱、普通光缆交接箱，光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，光纤信息面板、光纤入户信息箱、综合布线线等路辅助设施等。
FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！

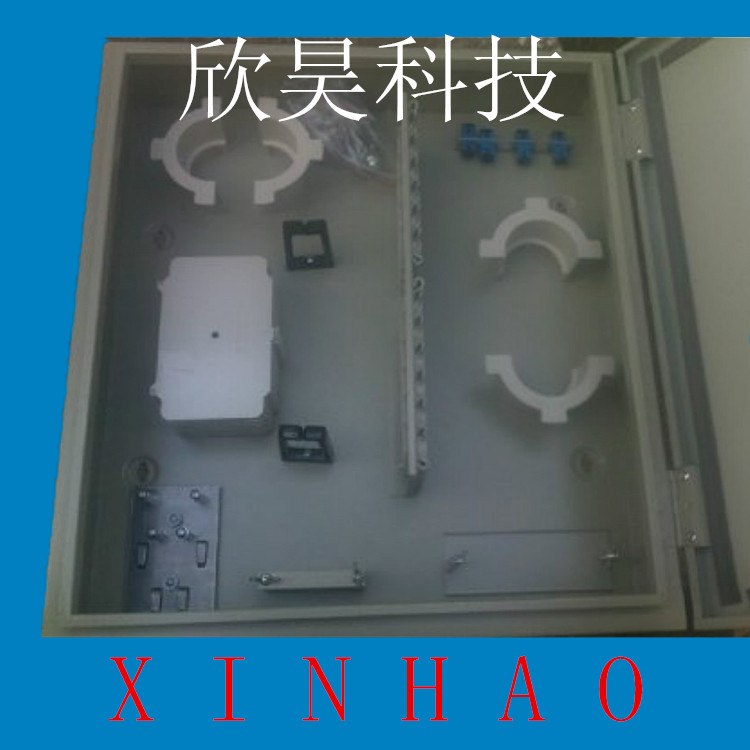

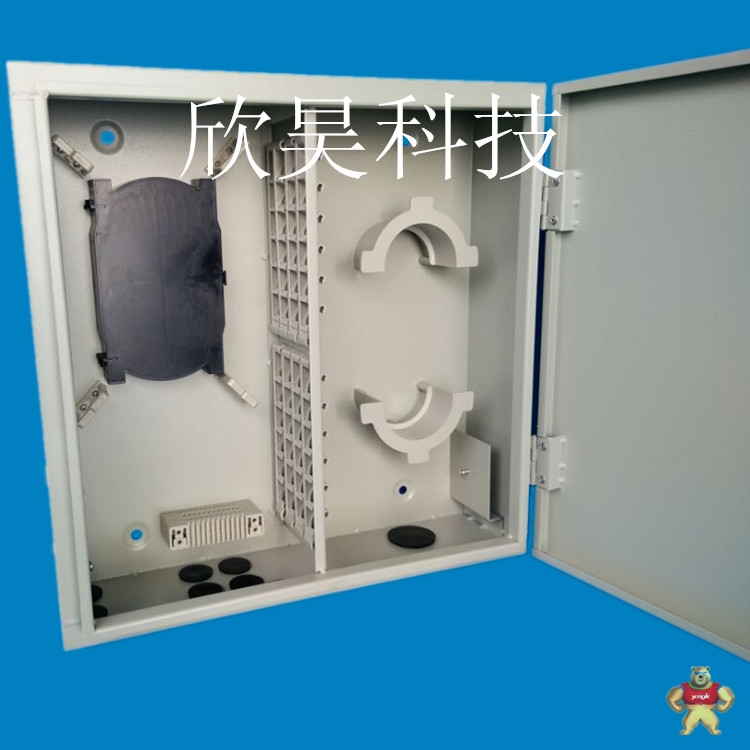

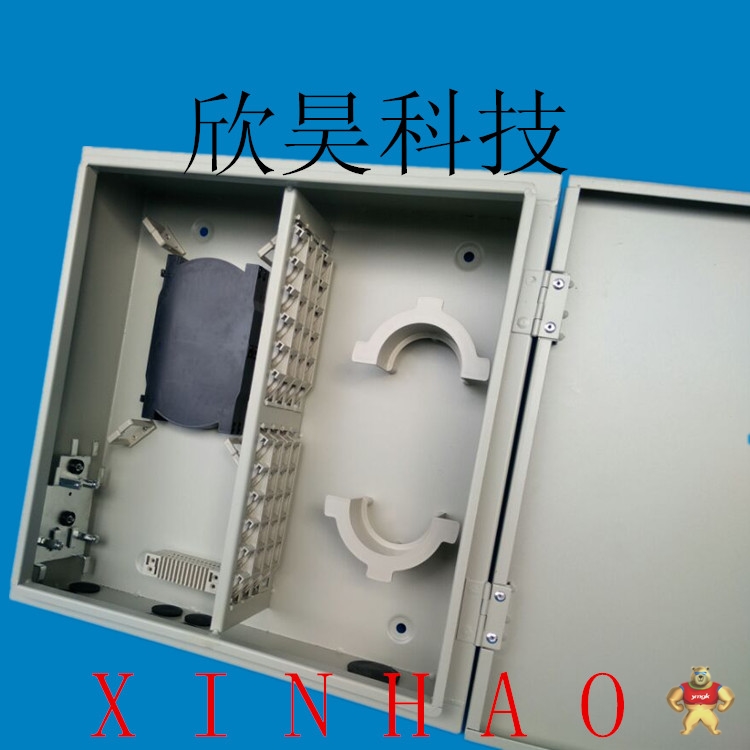

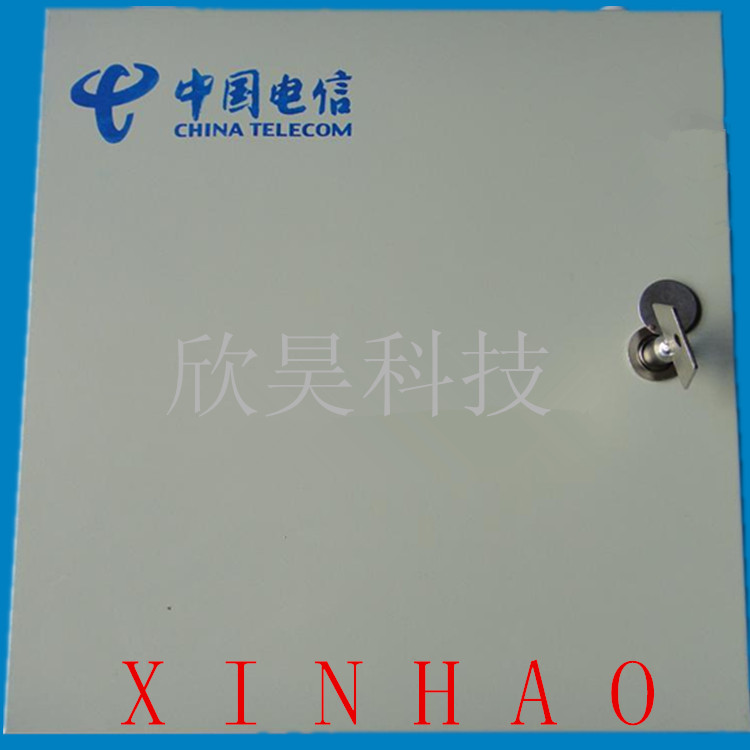

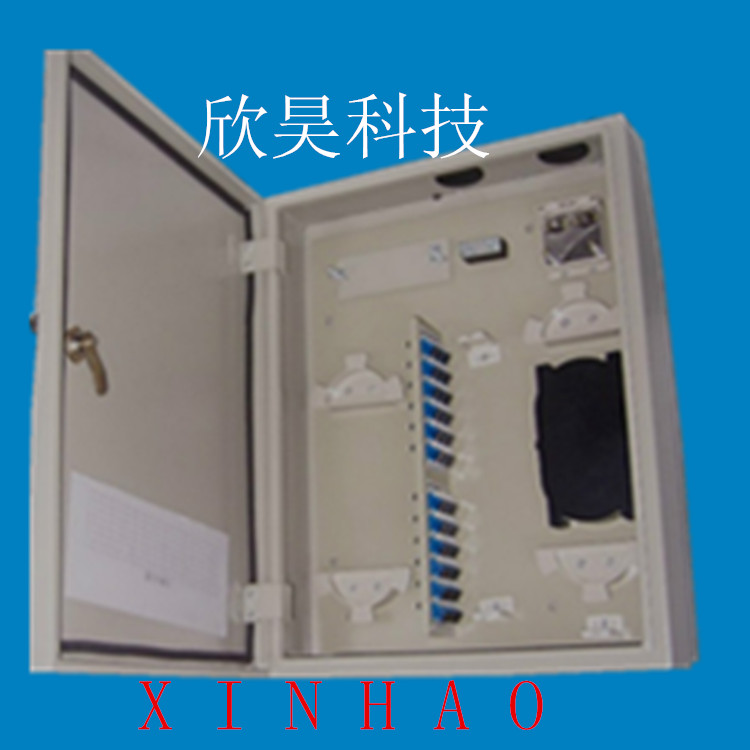

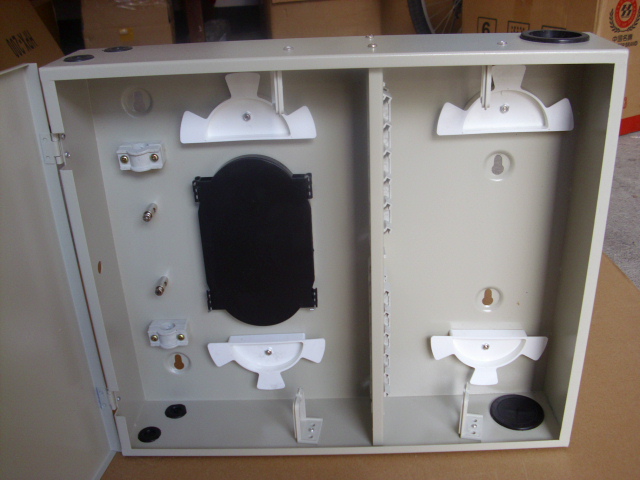

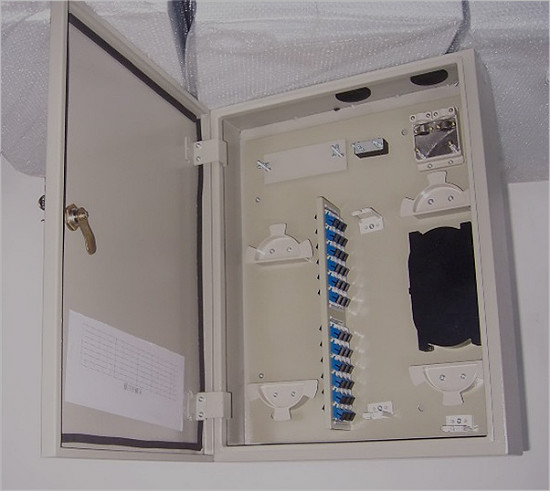

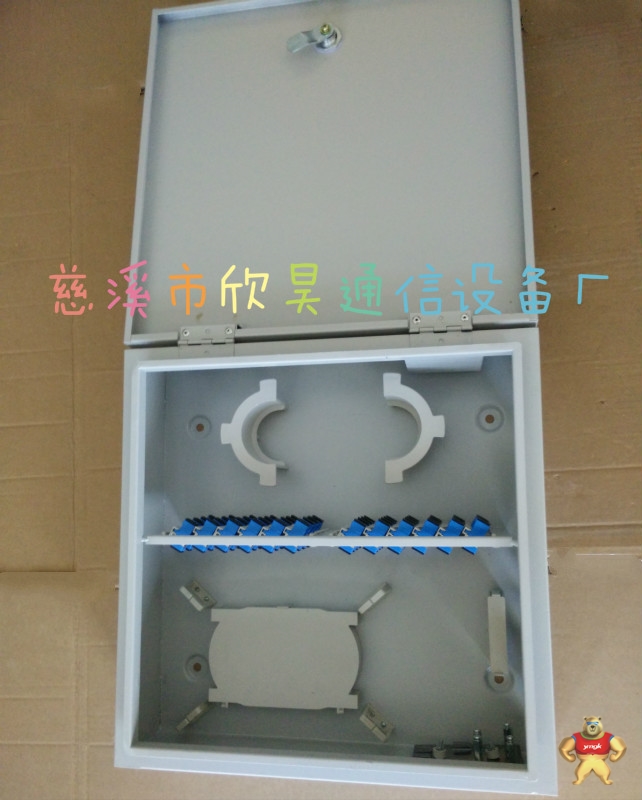

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和光纤配线的保护性连接，也适用于光纤接入网中的光纤终端点采用。

连接器插拔耐久性寿命>1000次。

全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。

对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。

阻燃：符合 GB5169.7 实验A 要求。

电气性能

连接器衰减（插入、互换、重复）≤0.3dB；

回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高压防护接地装置：

绝缘电阻：≥1000MΩ/500V（直流）。

耐电压：≥3000V（直流）/1min，不击穿、无飞弧。

接地线截面积：>6mm2 ，接地处有明显的接地标志。

优势

各种接头端接方便，安装灵活。

有抽屉式和固定式等多种规格；

模块化光纤配线箱端接更方便，使用更灵活；

支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；

在1U的空间最多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；

密闭管理；

前面操作，安装迅速方便；

高度1U，内置两组光纤盘绕环；

凹入隐藏式或者齐平镶嵌式安装。

应用范围

光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。

用于配线间和设备间光缆的端接、使用和管理。

86型光纤面板：

光学纤维面板具有传光效率高，级间耦合损失小，传像清晰、真实，在光学上具有零厚度等特点。最典型的应用是作为微光像增强器的光学输入、输出窗口，对提高成像器件的品质起着重要作用。广泛的应用于各种阴极射线管、摄像管、CCD耦合及其他需要传送图像的仪器和设备中。

VINO 光纤面板

1、面板外型尺寸符合国标86型。

2、适合SC单工适配器（2）或LC双工适配器（2）安装，应用于工作区布线子系统。

3、嵌入式面框，安装方便；

特点

光纤适配器面板是实现光纤到桌面解决方案的用户终端产品，内部空间设计合理。用于家庭或工作区，完成双芯光纤的接入及端口输出，可充分满足恍纤弯曲半径的要求，并保护好进出光纤，为纤芯提供安全的保护。适当的曲率半径，允许小量光纤的盘存，实现FTTD（光纤到桌面）系统应用。

产品特性

用于家庭或工作区（FTTD）光纤接口。﹡接品类型：SC、ST带常用型号适配器。 ﹡采用推荐PC（阻燃聚碳酸脂）材料，具有一定防火性能。 ﹡带有防尘装置，防止灰尘进入。 ﹡配有标识条，方便编号管理和维护使用。

光纤适配器：

光纤适配器(又名法兰盘),也叫光纤连接器，是光纤活动连接器对中连接部件。系列产品包括：FC.SC. ST. LC. MTRJ.广泛应用于光配线架(ODF). 光纤通信设备. 仪器等。 性能超群,稳定可靠。

主要特性：

光纤之间是由适配器通过其内部的开口套管连接起来的，以保证光纤跳线之间的最高连接性能。为了固定在各种面板上,还设计了多种精细的固定法兰。

变换型适配器可以连接不同类型的光纤跳线接口, 并提供了APC端面之间的连接.双连或多连可提高安装密度。

产品类型：

FC：FC/PC、 FC/UPC 、FC/APC

SC：SC/PC、 SC/UPC 、SC/APC

ST：ST/PC 、ST/UPC 、SC/APC

光纤适配器有SC，FC，ST之分。

SC代表Standard Connector。

ST代表Straight Tip。

FC代表Fiber Connector。

“/”前面部分表示尾纤的连接器型号。

“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头。

“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图。

/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
