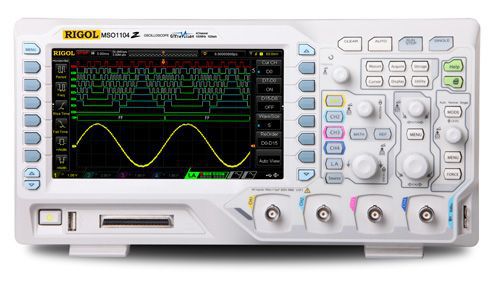

| MSO/DS1000Z系列数字示波器 MSO/DS1000Z系列数字示波器是4通道，带宽50MHz ~ 100MHz，采样率高达1GSa/s，同时兼具深存储深度和高波形捕获率的高性能经济型通用数字示波器。MSO1000Z还具备16个数字通道，是针对嵌入式设计和测试领域的应用而推出的高性能经济型混合信号示波器。
MSO/DS1000Z系列采用了当今的许多先进技术和工艺，整体性能达到国际先进水平，是针对最广泛的数字示波器市场包括通信，半导体，计算机，航空航天国防，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。
| | 产品特性 | | - 模拟通道带宽：100MHz,70MHz,50MHz
- 4个模拟通道，16个数字通道（仅MSO1000Z；DS1000Z Plus可升级为MSO）
- 实时采样率达1G Sa/s
- 标配存储深度达12Mpts，选配达24Mpts
- 波形捕获率达30,000个波形每秒
- 多达6万帧的硬件实时波形不间断录制和回放功能（选配）
- 独创的UltraVision技术
- 通过MSO升级选件（MSO1000Z Upgrade Package） 可升级为MSO（仅DS1000Z Plus）

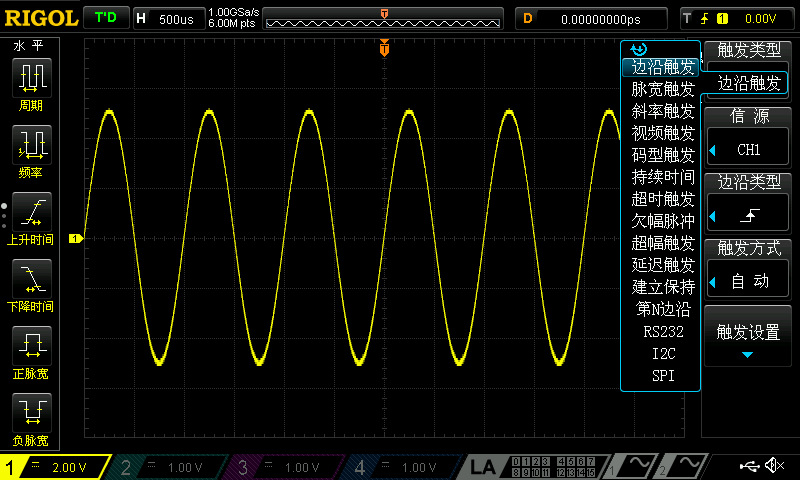

- 丰富的触发和总线的解码功能
- 低底噪声，垂直档位 1 mV/div～10 V/div
- 内置25MHz双通道函数/任意波发生器（仅带有信号源通道的数字示波器）
- 丰富的接口：USB Host&Device, LAN(LXI),AUX，USB-GPIB（可选）
- 新颖精巧的工业设计，便捷的操作
| | 设计特色 | | |

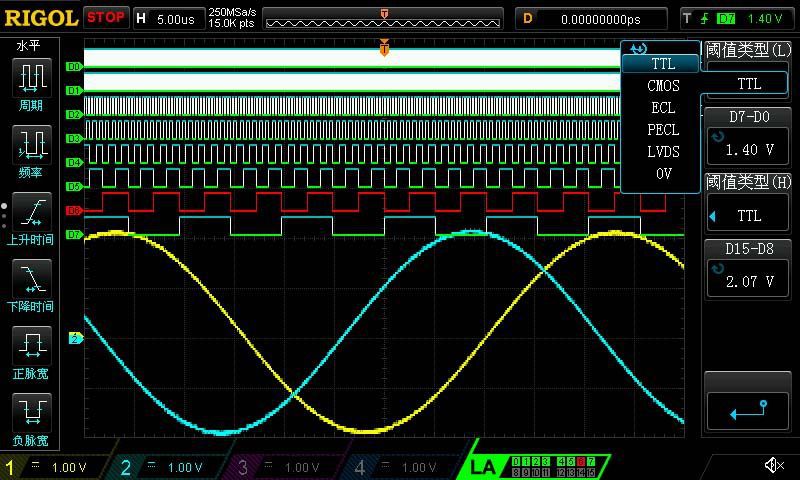

| - 4个模拟通道，16个数字通道 (仅MSO1000Z； DS1000Z Plus可升级为MSO )
|
|
| - UltraVision：深存储（标配达12M采样点，选配达24M采样点）
|
|

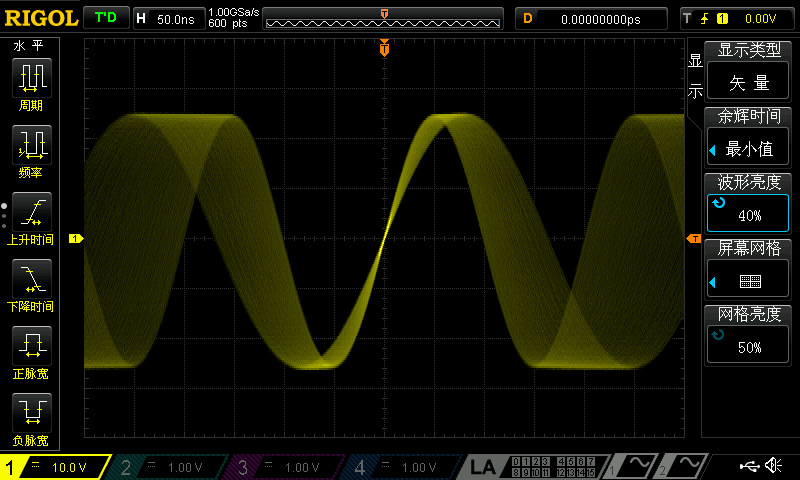

| - UltraVision：波形捕获率高达每秒 30,000个波形
|
|
| | |
|
| - UltraVision：波形录制、回放功能（选配）
|
|
| | |
|

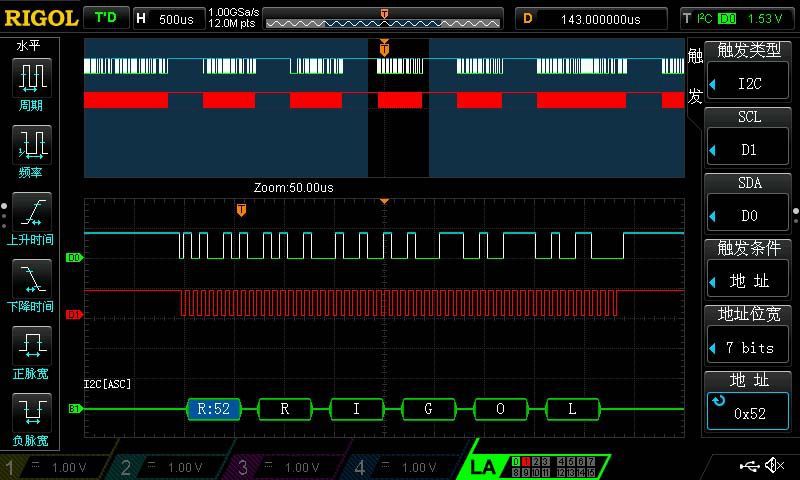

| - 串行总线触发和解码功能（选配,支持RS232/UART,I2C,SPI）
|
|

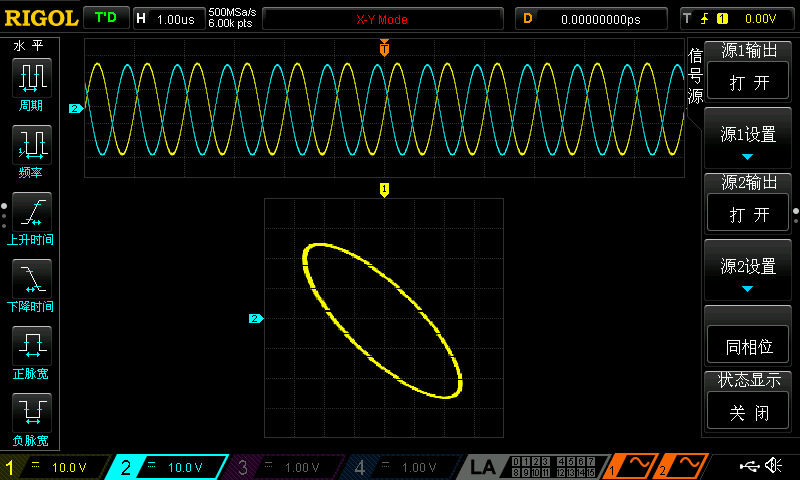

| - 内置2路频率达25MHz的信号源（MSO1XX4Z-S和/DS1XX4Z-S Plus）
|
|
| | |
|
| | |
|
| | |
|
| | |
|
| 描述 |
| | 型号 | DS1104Z Plus（100 MHz，4 模拟通道，可升级为 MSO） | DS1104Z Plus |
| DS1104Z-S Plus（100 MHz，4 模拟通道，2 通道 25 MHz 信号源，可升级为 MSO） | DS1104Z-S Plus |
| DS1074Z Plus（70 MHz，4 模拟通道，可升级为 MSO） | DS1074Z Plus |
| DS1074Z-S Plus（70 MHz，4 模拟通道，2 通道 25 MHz 信号源，可升级为 MSO） | DS1074Z-S Plus |
| MSO1104Z（100 MHz，4 模拟通道，16 数字通道） | MSO1104Z |
| MSO1104Z-S（100 MHz，4 模拟通道，16 数字通道，2 通道 25 MHz 信号源） | MSO1104Z-S |
| MSO1074Z（70 MHz，4 模拟通道，16 数字通道） | MSO1074Z |
| MSO1074Z-S（70 MHz，4 模拟通道，16 数字通道，2 通道 25 MHz 信号源） | MSO1074Z-S |
| DS1054Z（50 MHz，4 模拟通道） | DS1054Z | | 标配附件 | 符合所在国标准的电源线 | - |
| USB数据线 | CB-USBA-USBB-FF
-150 |
| 4套无源探头（150 MHz） | RP2200 |
| 1 套逻辑分析探头(仅MSO1000Z) | RPL1116 |
| 快速指南 | - |
| 资源光盘（含用户手册和应用软件） | - | | 选配附件 | 机架安装套件 | RM-DS1000Z | | 深存储选件 | 模拟通道和数字通道（MSO）可升级至*** 24Mpts存储深度 | MEM-DS1000Z | | 波形录制选件 | 该选件提供了波形录制、回放功能 | REC-DS1000Z | | 高级触发选件 | 该选件包括 RS232/UART 触发、I2C 触发、SPI 触发、欠幅脉冲触发、超幅触发、第 N边沿触发、延迟触发、超时触发和建立保持触发 | AT-DS1000Z | 串行协议分析
选件 | 该选件包括 RS232/UART 解码、I2C 和 SPI 触发和解码功能 | SA-DS1000Z | | MSO 升级选件 | 仅适用于 DS1000Z Plus，包含逻辑分析仪探头（RPL1116）和型号标签 | MSO1000Z Upgrade Package | |
| - 详细性能参数和技术指标请参照 MSO/DS1000Z系列数据手册
|
| 型号 | 模拟带宽 | 通道数 | 最高实时采样率 | ***存储深度 | 最高波形捕获率 | 内置信号源 |
|
MSO1104Z-S | 100MHz | 4+16通道 | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 有2通道25MHz函数/任意波发生器 |
| ![]()
MSO1104Z | 100MHz | 4+16通道 | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 无 |
| ![]()
MSO1074Z-S | 70MHz | 4+16通道 | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 有2通道25MHz函数/任意波发生器 |
| ![]()
MSO1074Z | 70MHz | 4+16通道 | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 无 |
| ![]()
DS1104Z-S Plus | 100MHz | 4模拟通道，可升级为MSO | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 有2通道25MHz函数/任意波发生器 |
| ![]()
DS1104Z Plus | 100MHz | 4模拟通道，可升级为MSO | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 无 |
| ![]()
DS1074Z-S Plus | 70MHz | 4模拟通道，可升级为MSO | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 有2通道25MHz函数/任意波发生器 |
| ![]()
DS1074Z Plus | 70MHz | 4模拟通道，可升级为MSO | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 无 |
| ![]()
DS1054Z | 50MHz | 4模拟通道 | 1GSa/s (单通道时) | 12Mpts(标配，单通道时)
24Mpts(选配，单通道时) | 30,000 wfms/s | 无 |
| | |
| |
