中型卧式分布光度计/配光测试系统

1、适用范围：

适用于各类光源及灯具的空间光度分布（配光曲线）的测试。

测量参数包括：

光强分布曲线、光强数据、有效发光角、光束角、总光通量、区域光通量、上射光通量、下射光通量、灯具效率、等照度图、等光强图、利用系数、亮度限制曲线、眩光等级、***允许距高比、灯具概率曲线、UGR统一眩光值、有效平均照度曲线等。

可选项目：选配高精度色度探测器，可测量光源及灯具的色度参数（色品坐标x、y、u、v，显色指数、相关色温、色偏差等）。兼具积分球测试系统的所有功能。

测量数据可以导出国际通用的IES文件格式，及PDF、Excel等多种报告格式，数据能直接导入照明设计软件DIALux，非常便于分析人员照明计算分析。

2、测试标准

GB/T7002-2008投光照明灯具光度测试

GB/T9468-2008灯具分布光度测量的一般要求

GB/T 24824-2009普通照明用LED模块测量方法

GB/T XXXX-XXXX光通量的测量（等同采用CIE 84）

3、系统组成

4.售后服务

1）货到接到需方调试通知后壹周内，供方到需方工厂进行整套系统的安装、调试服务；

2)供方在需方工厂完成整套系统的安装调试后，提供整套系统的技术培训服务，培训内容包括：系统原理与结构、实际测试方法与操作、系统维护等，用时1天；

3)仪器保修期为24个月，保修期内如出现仪器本身质量问题，供方负责免费维修，如由于需方使用不当引起仪器损坏及保修期外的维修，则需方需承担维修工本费及服务费。仪器的维修可由需方将设备发回供方厂内进行或供方派人上门维修，故障情况由双方协商而定。

技术说明

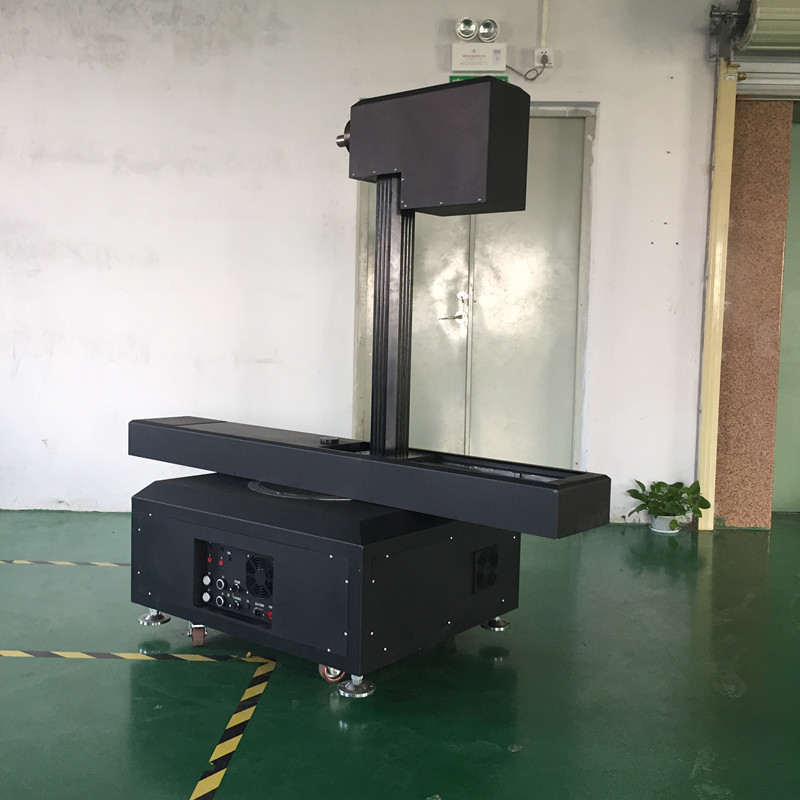

1、卧式分布光度计规格

1）分布光度计旋转机构规格：

(1)  自身重量约为150Kg，高度0.9m，横向臂长度0.85m，灯具支承轴高度0.5m。

(2)  主轴和灯具轴均可360度连续无回隙运转测量

(3)  旋转角度的精度：0.1度；分辨率：0.1度

2）测试灯具规格：

***旋转直径1.2m，重量15Kg，功率 AC/DC：3000W/10A。

3）卧式分布式光度计，主要用于实现CIE 推荐的C-γ 测量方案。

测试方式示意图：系统为单立柱结构。

CIE推荐的C-γ测量方案

2、暗室要求：

1、推荐暗室规格   长*宽*高  10m*3.5m*3m

2、最低暗室规格   长*宽*高  6m*3m*3m

3、暗室技术要求：

(1)  暗室的天花板要求喷涂亚光黑漆，地面铺黑色地毯。

(2)  窗户必须用双层黑丝绒窗帘遮盖，窗帘的做法是：一层反光布加双层黑丝绒，反光布在靠窗面，黑丝绒面朝暗室。

(3)  暗室内需要备一个三芯电源插座，且必须有良好接地，或者有单独的接地端子。

(4)  隔墙用轻钢龙骨石膏板或木板。

3、主要技术指标

1） 卧式分布光度计

(1) 旋转机构：

u 旋转机座稳重、厚实，确保灯具转动平稳；

u 拥有自主知识产权的高精密传动机构，无间隙，无噪声、转动平稳；

u 旋转角度的精度：0.1度；分辨率：0.1度；

(2)旋转电器

u 适合给各种灯具供电，配合测控柜，可方便地加入镇流器及其它电器配件；

u 采用国际进口高精密、低噪声电机；

u 高精密，低噪声，导电贵金属换向装置，转动不绕线，不断线，安全性高；

(3)智能角度测控仪

u 动态范围宽0.001Lx至1×10^5Lx

u 智能角度控制

(4)精密智能光度探测器

u 国家标准级

u 智能型、自动量程

u 创新型光栏结构、前置放大

u 内部精密恒温(可选择)

u 带稳固支架

(5)双路线形激光对准器

u 辅助灯具调节到基准位置

u 创新设计激光瞄准调校装置

(6)测试分析软件

u 基础参数：

灯具光通量、有效光通量、灯具效率、中心光强、***光强、***光强角度、光束宽度、光强分布数据、光谱分布曲线、平面等照度曲线；

u 室内灯具：

基础参数、CIE分类、上射光通比、下射光通比、***允许距高比、亮度限制曲线、室内灯具利用系数 数据列表、灯具概算曲线；

u 投光灯具：

基础参数、半峰边角、Type B 光强分布数据、区域光通分布数据、空间灯光强曲线矩形网图；

u 道路灯具：

基础参数、***允许距高比、路边上射光通比、屋边上射光通比、路边下射光通比、屋边下射光通比、环带光通量、灯光强圆形网图、利用系数；

u 汽车前照灯的配光性能

u 导出文件格式：

LCC、IES、LDT、TM14、CIE等多种文件格式，数据能直接导入照明设计软件DIALux。

u 典型测试报告：

(7)LCP-500500W精密稳压变频测试电源

u 为灯具提供稳定标准的电压输入，容量500VA

u 输   入：单相 220V±10%   50Hz ±5%

u 输出电压：0-150，151-300V

u 输出频率：45-70Hz  50Hz  60Hz

u 100Hz  200Hz  400Hz（可选）

u 输出波形：  正弦波

u 波形失真度：≤2.0% （线性负载）

u 频率稳定度：≤0.05%

u 负载稳压：  ≤±0.50%

(8)LCP-3005程控恒流直流源及光强标准灯

标准灯主要为验证分布光度计测试结果准确性提供参考依据，高稳定性、高复现性，量值可溯源至中国计量院NIM。

标准灯专用电源具有极高的输出稳定性，液晶显示屏，带RS-232-C 串行通讯接口，可远程控制电源输出。

u 恒流、稳压

u 程控、液晶显示

u 高精度，低纹波

u 安全保护

u 输出电压： 0~30V DC

u 输出电流： 0~ 5A DC

u 分辨率： 电压1mV ；电流1mA

(9)UI2008智能电参数测试仪

u 测量电流、电压、功率、功率因数

u 电压量程：AC: 10~600V；

u 电流量程：0.005~20.00A ；

u 量程自动转换

u 准确度：±（0.4%读数+0.1%量程+1字）；

(10) 测试夹具

u 光源灯E27、投光灯/筒灯架等。
