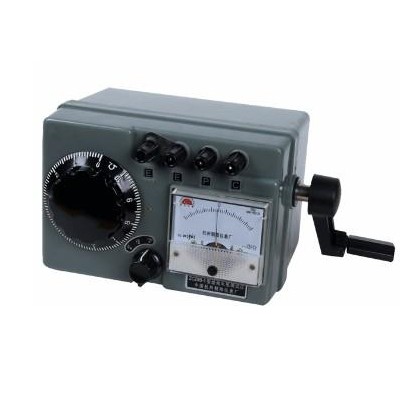

zc29b型接地电阻测试仪,配导线5m、20m、0m各一根,辅助接地棒一根[品牌价格图片报价]-易卖工控网

——— 宝贝详情 ———

zc29b型接地测试仪适用于测量各种电力系统，电气设备，避雷针等接地设置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表贯彻中华人民共和国行业标准ZBN21011接地电阻表的标准。

2.规格和技术特性

，当辅助接地电阻由500Ω改变至表2规定值时，其允许改变置
不应超过其表中规定值。
表2

辅助接地电阻(Ω)	0	1000	2000	5000
允许改变量用等级指数的百分数表示(%)	100	100	100	200

表3

项目	内容
使用环境条件	温度(℃)	15
	相对湿度(%)	25 80
手柄转速(r/min)		150
绝缘电阻(MΩ)		≥20
电压试验(V)		500
外形尺寸(I×b×h，mm)		172 X116 X135
重量(kg)

3.结构特征与工作原理

本仪表由手摇发电机，电流互感器，滑线电阻及检流计等组成，全部机构装在塑料壳
内，外有度壳便于携带。附件有辅助探棒导线等，装于附件袋内。
其工作原理承用基准电压比较式。

4．使用与操作

E端钮接5m导线，P端钮接20m导线，C端钮接20m导线，导线的另一端分别接被测物
接地极E\'，电位棒P\'和电流探棒C\',且E\'、P、C\'应保持直线，其间距为20m。

将仪表上2个E端钮连结在一起

(适用于ZC29B-2)
将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量
结果引入的附加误差。

将仪表2个E端钮短接在一起，P，C两根端钮短接在一起，然后分别接到被测物。

ZC29B-2型可以测量土壤电阻率。在被测区沿直线埋入地下四根探棒，彼此相距
为“i”，棒的埋入深度h不应超过1/20i。
所测的土壤电阻率为
ρ=2πIR
式中:R ——仪表的读数
I ——探棒与探棒间的距离
ρ——该地区的土壤电阻率
上法所得到的电阻率，可近似认为是在被埋入棒之间区域內的平均土壤电阻
率。

。
，调整检流计的机械零位。
“倍率开关”置于***倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针在“0”点。此时
刻度盘上读数乘上赔率档即为被测电阻值。
，仍未取得平衡，可将赔率开关置于小一档的赔
率，直至调节到完全平衡为止。
，可变化摇柄转速，以消除抖动现
象。
，可在探棒周围注水或盐水以湿润。

5、注意事项

、使用时须小心轻放，避免剧烈震动。

6、成套性

ZC29B型接地电阻测试仪一台

、20m、0m各一根

7、其他

仪表自用户购买日起18个月内，当用户完全遵守使用说明书中所规定的使用
规则，且原出场封印仍完整的条件下，发现仪表不能正常工作时，则制造厂应
负责免费给予更换或修理，并与本场销售科联系
