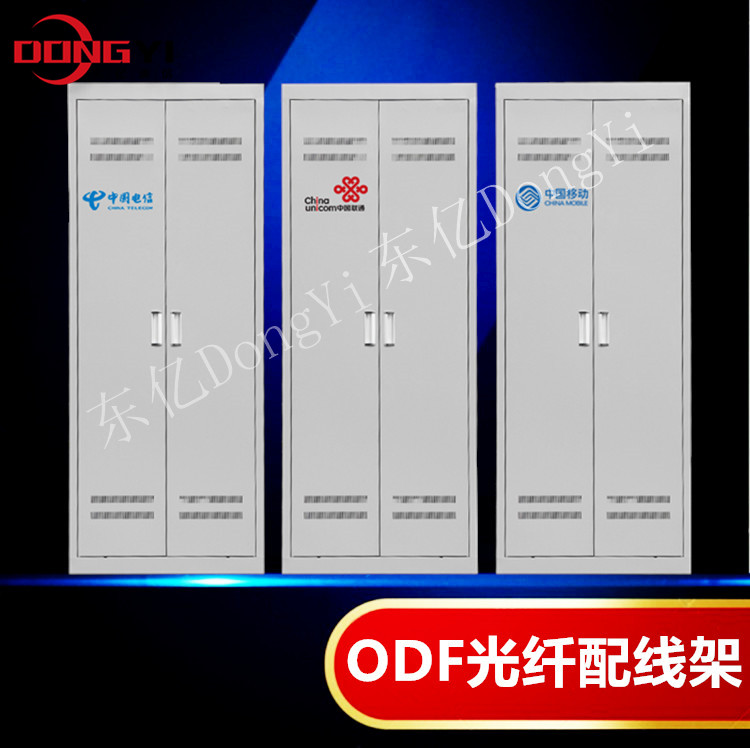

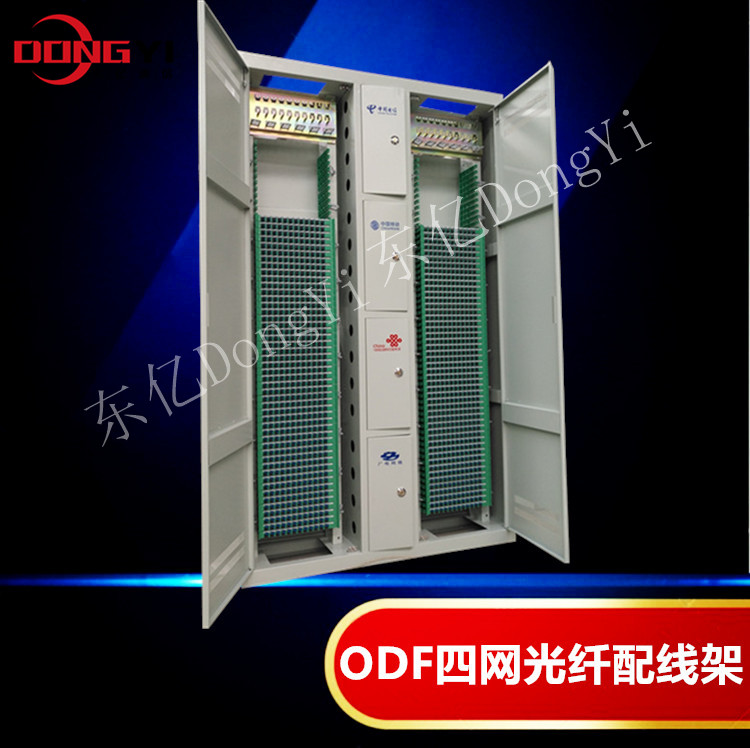

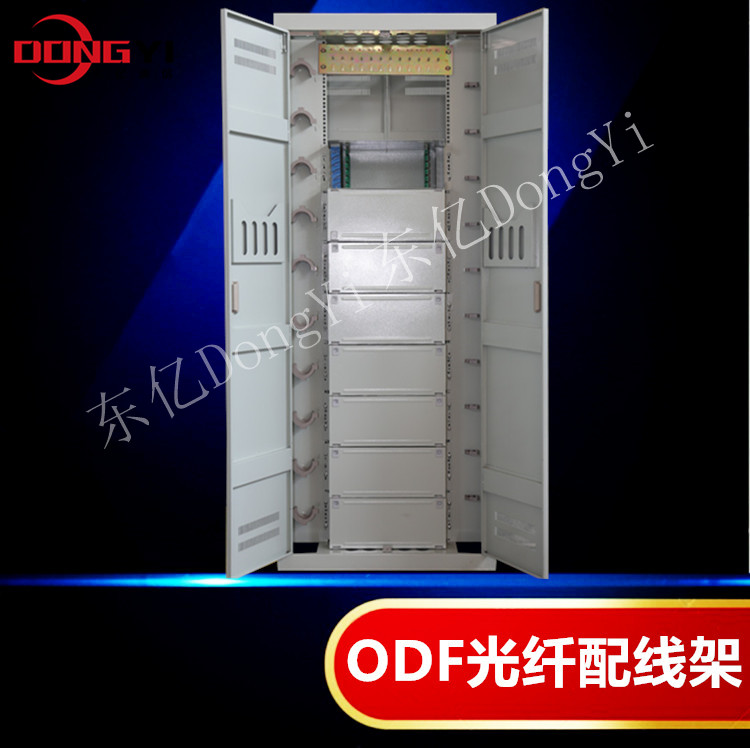

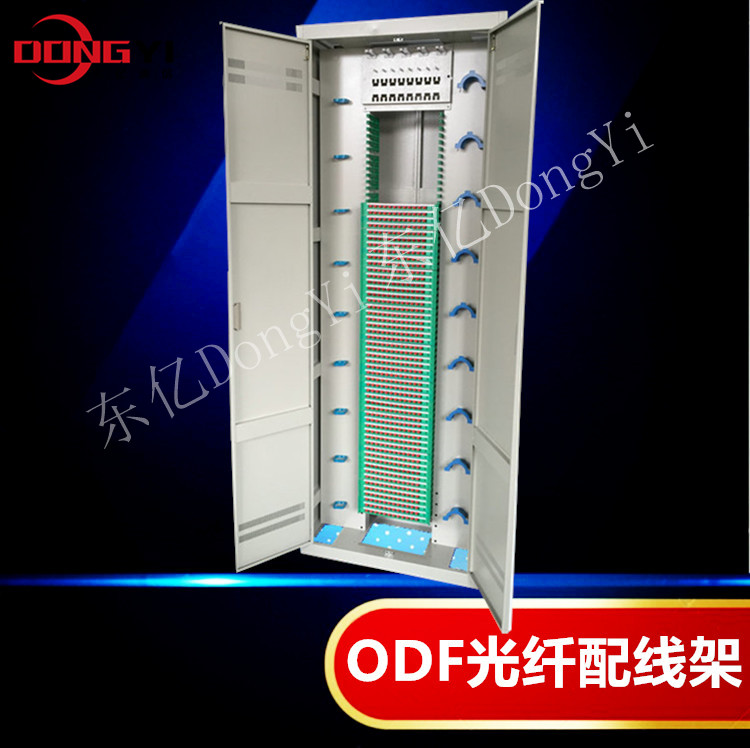

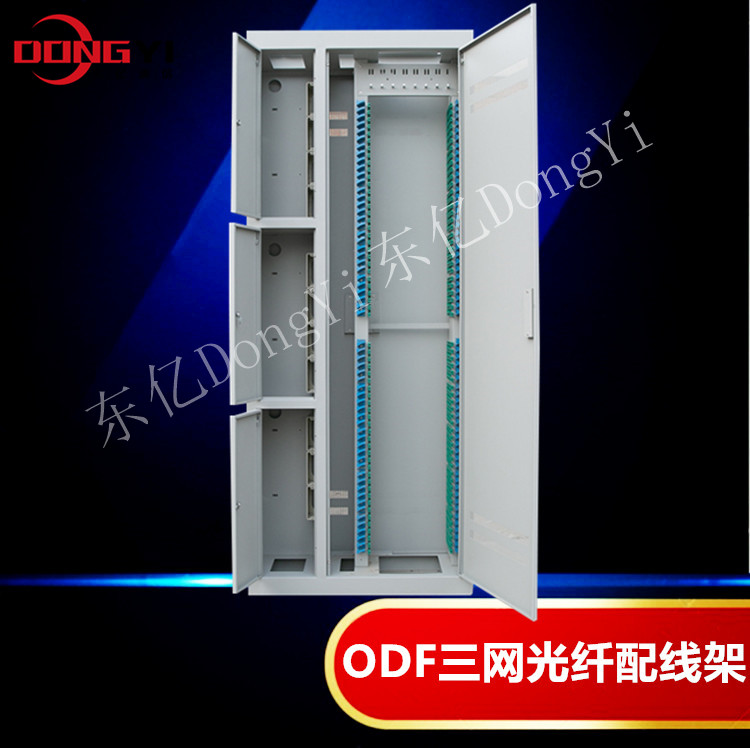

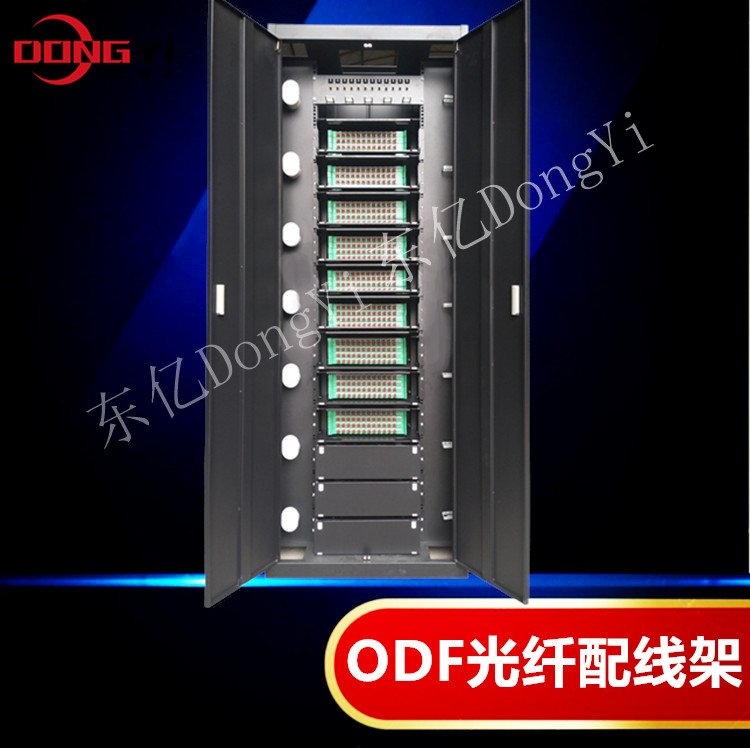

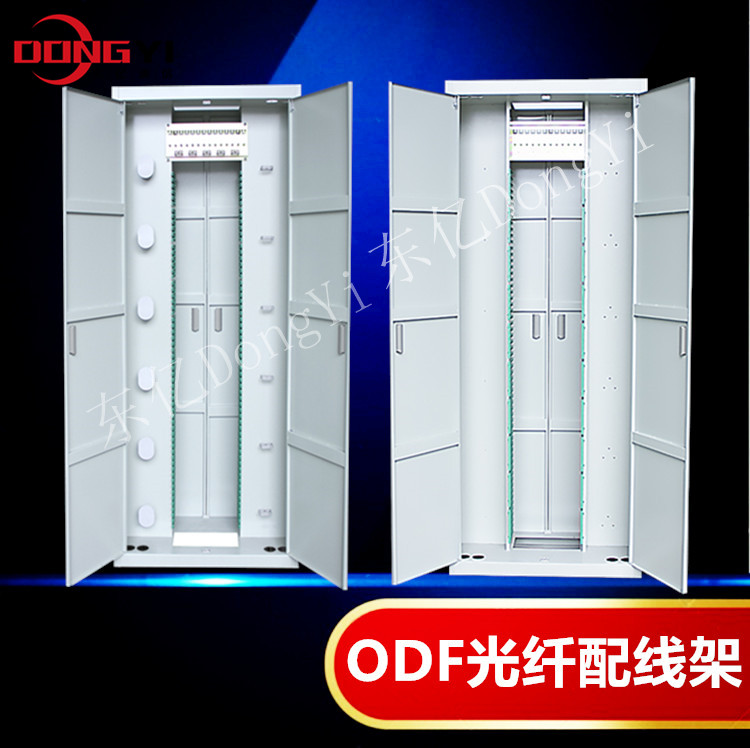

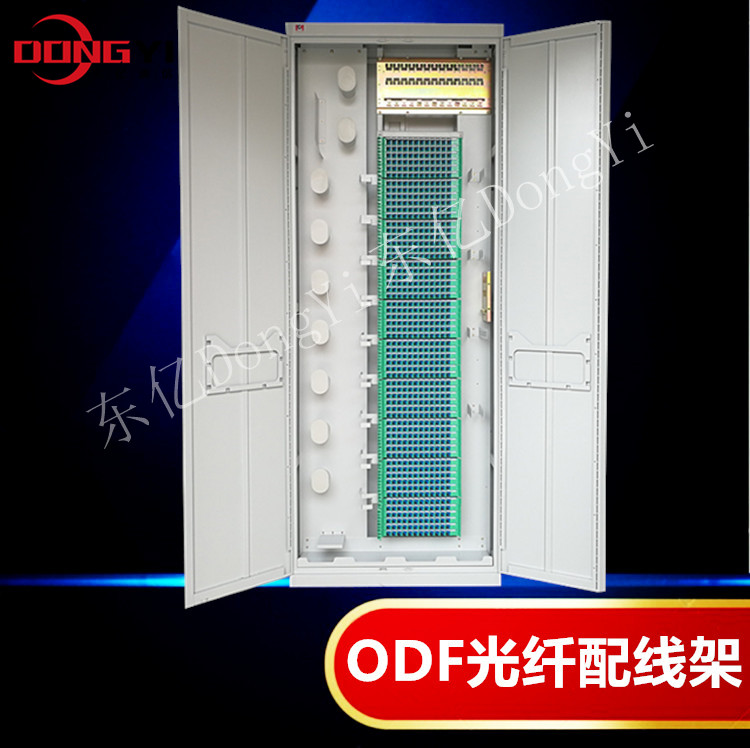

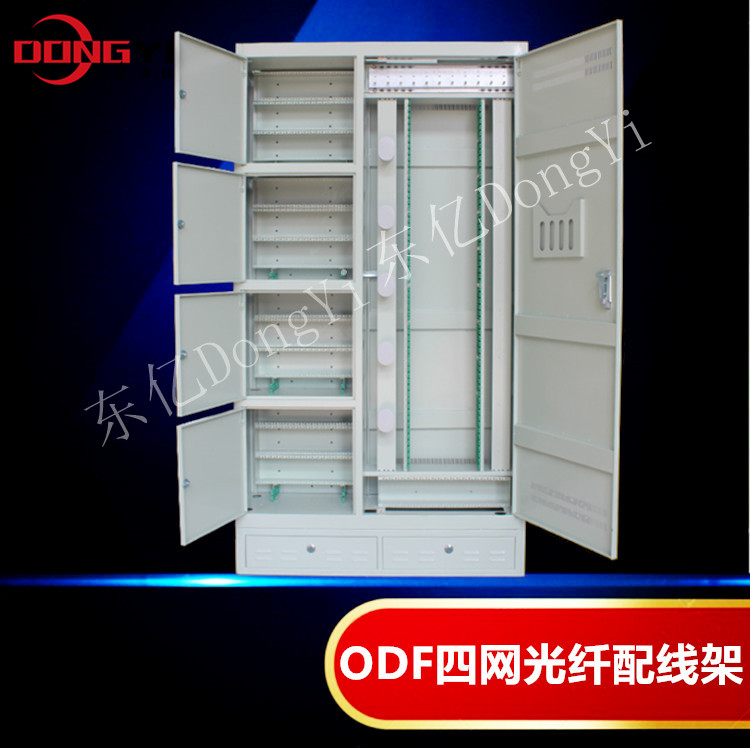

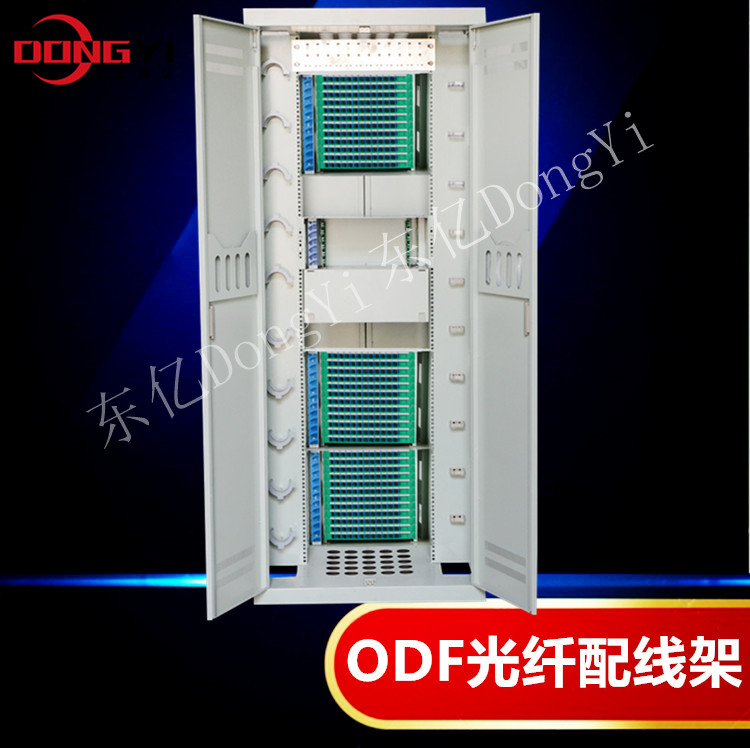

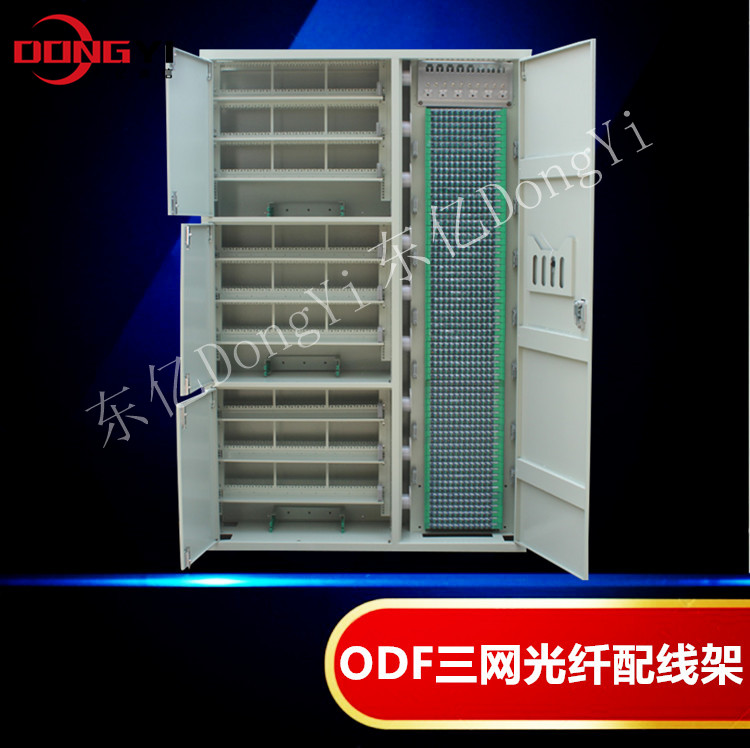

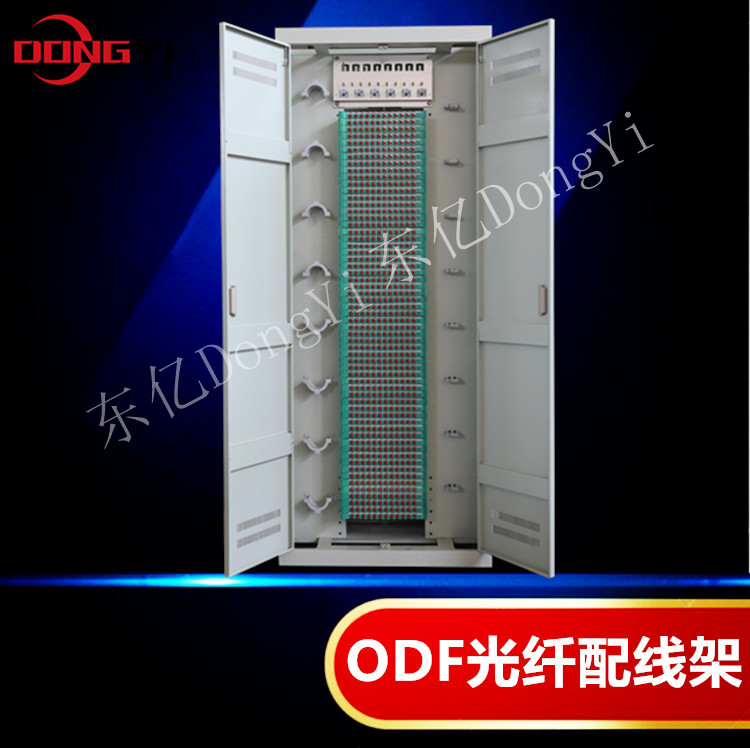

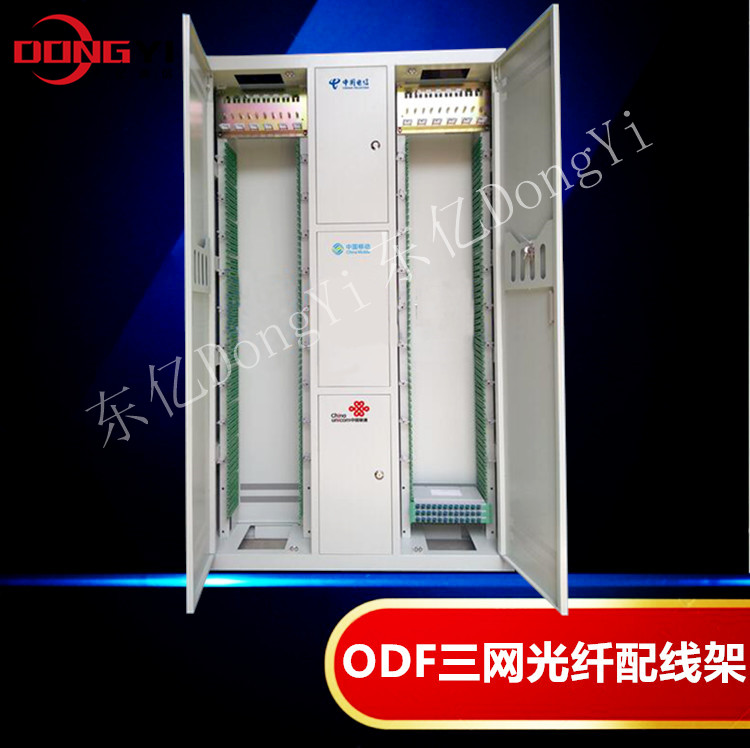

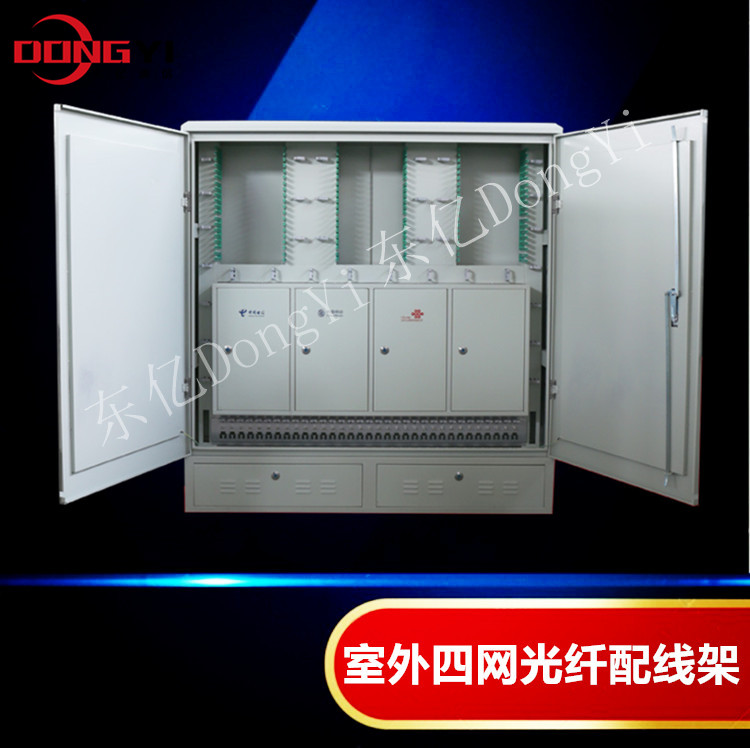

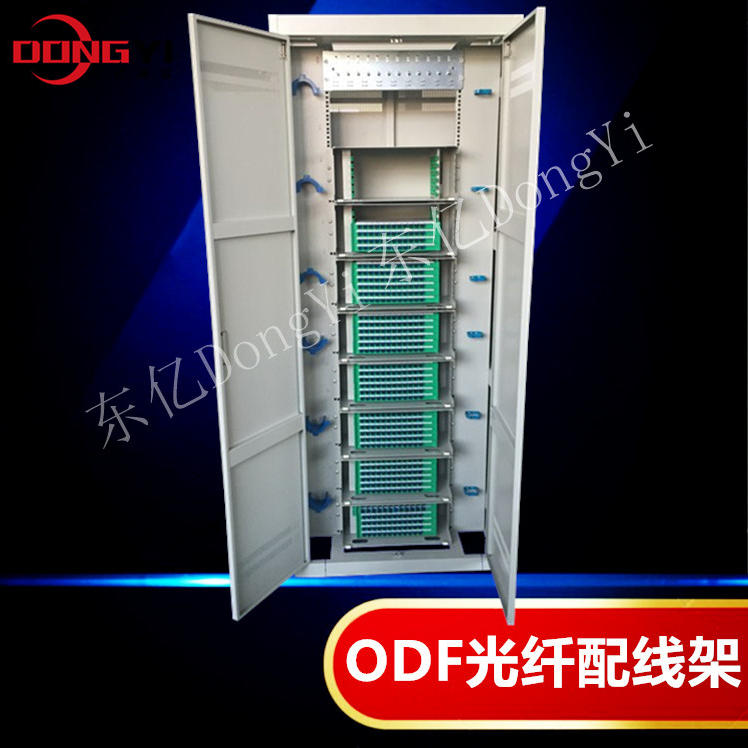

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯ODF光纤配线架.

ODF光纤配线架功能要求

光缆固定保护

应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

ODF光纤配线架光纤终接功能

应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。

ODF光纤配线架调线功能

通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

ODF光纤配线架光缆纤芯保护

光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。

容量

每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。

标识记录功能

机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。

光纤存储功能

机架及单元内应具有足够的空间，用于存储余留光纤。^[1]

ODF光纤配线架选择配架的方法

1.光纤配线架是安装在墙上还是19’’机架上？ 光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。

2.是否有光缆余留量安放空间？ 应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。

3.是否有保护装置？ 在光纤配线架内部应设有光纤保护装置。

4.通用性 不同的耦合器在配线架上要尽可能的体现出通用性。 比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的可用性。

5.结构是否灵活？ 这项特点依旧是提高产品的可用性。 光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。 机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。 机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。

MODF光纤总配线架又称为开放式光纤总配线架,型号有:288芯576芯720芯864芯.GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。

机柜尺寸：
