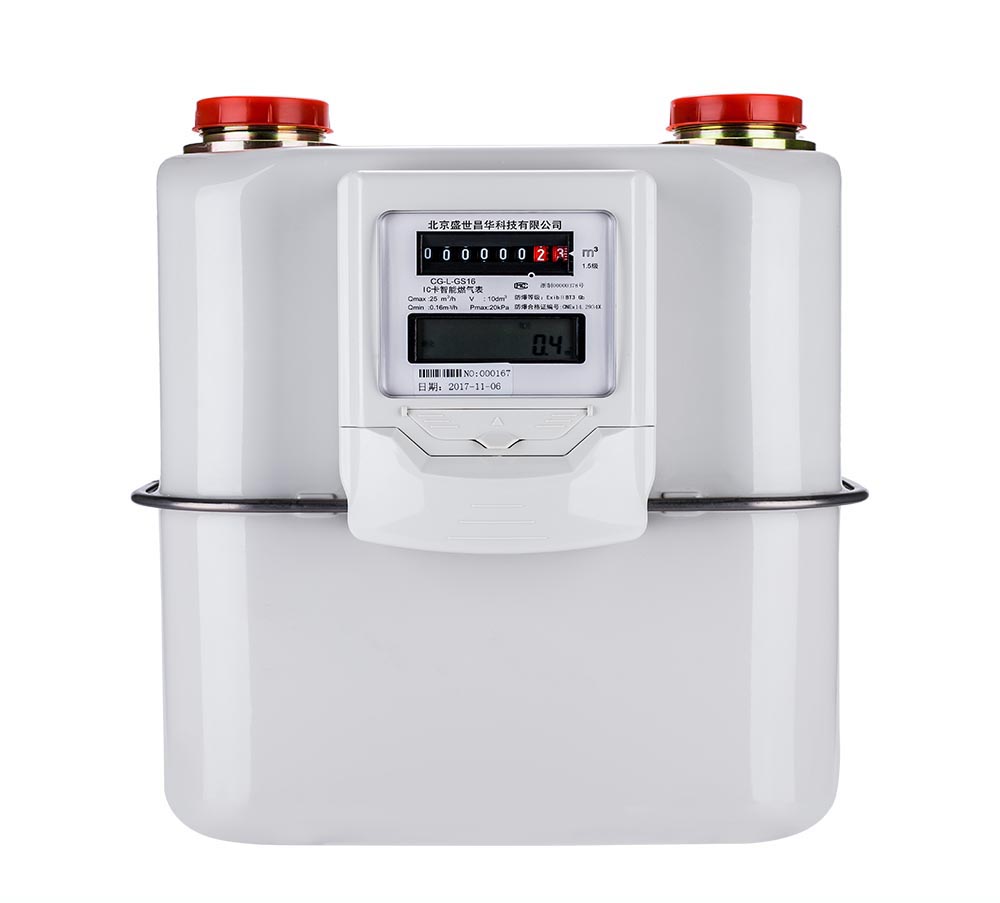

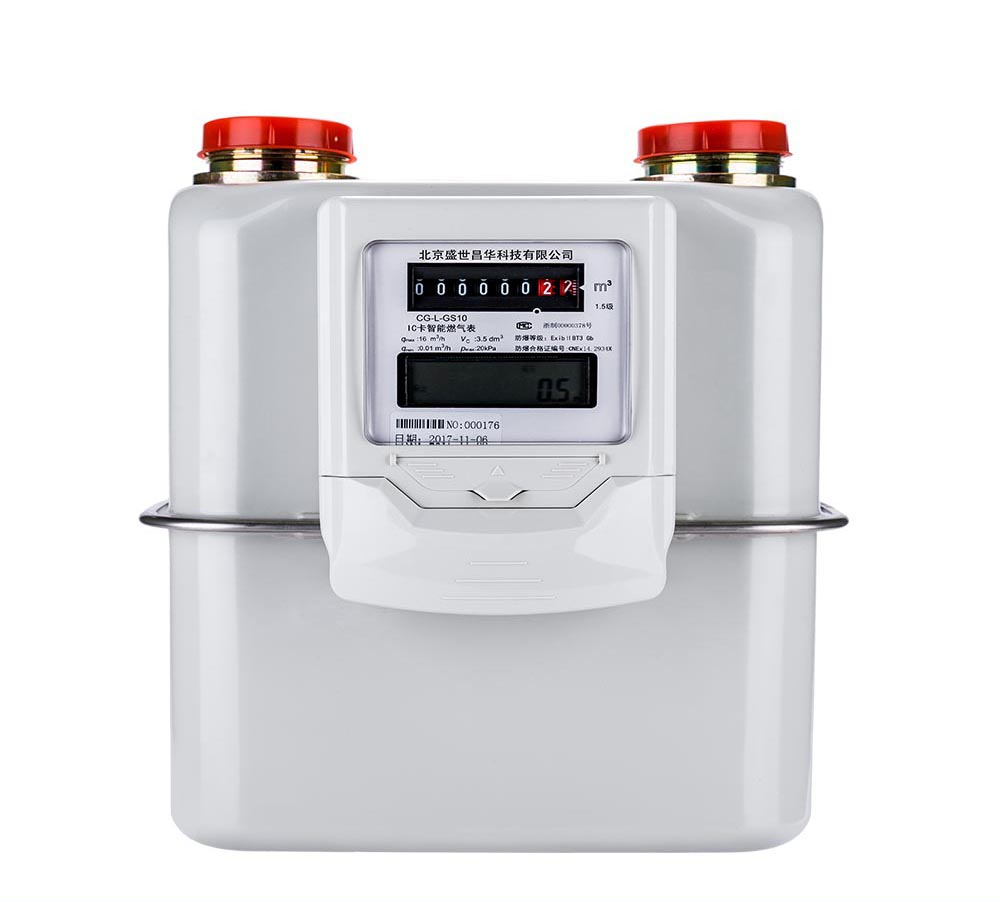

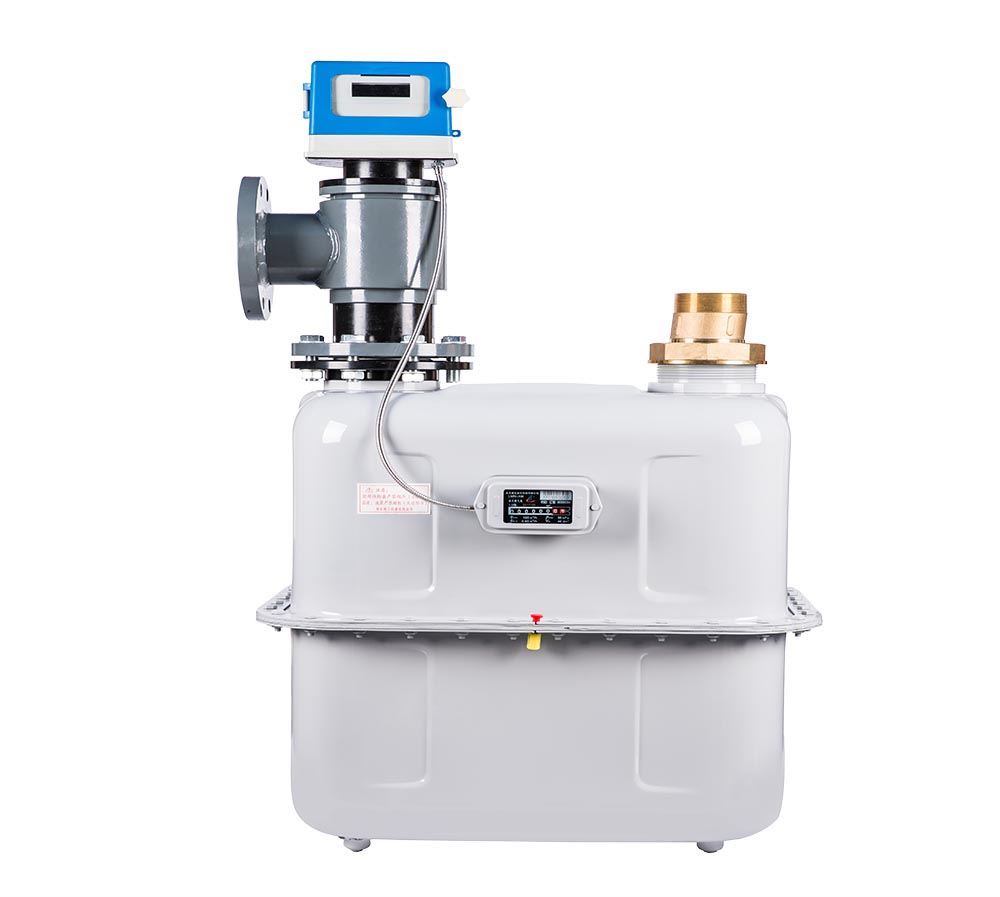

IC 卡膜式燃气表

一、产品性能综述

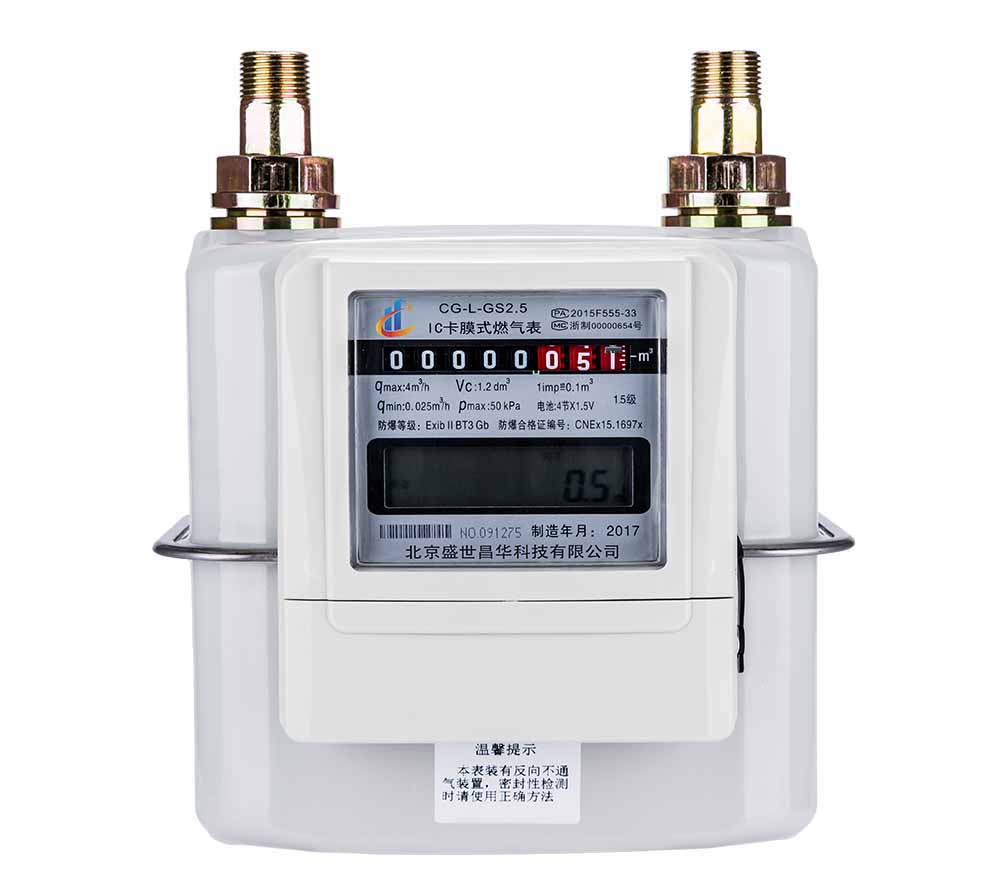

我公司生产的 CG-L 系列 IC 卡（逻辑加密卡）燃气表产品，是一款具有预付费用气功能的智能燃气表，采用逻辑加密 IC 卡作为信息载体，具有性能稳定、安全可靠、外形美观、简单易用等优点，是燃气公司解决入户抄表和收费难问题，提高管理水平和工作效率的优先选择。

该产品造型美观、计量准确、误差稳定、灵敏度高、安全可靠、使用寿命长、防盗性能好、防腐能力强；适用于天然气、城市管道煤气、液化石油气、沼气、秸秤气等燃气计量；

CG-L 系列 IC 卡燃气表产品主要由基表、电控组件、阀门、IC 卡和售气系统软件五部分组成；

产品符合 GB/T6968-2011《膜式煤气表》、CJ/T112-2008 《IC 卡膜式燃气表》

EN1359:1998/A1:2006、OIML R31:1995 等标准的要求。

二.主要性能（The Main Properties and Features）

1 基表性能：

※ 机芯装有误差曲线调整机构，可对燃气表的误差曲线斜率进行调整，以提高燃气表的计量精度，减小误差分散性；

※ 计数器字轮放大显示窗可以更方便清楚的读取燃气表数据；

※ 燃气表的始动流量小于 3dm3/h；

                 ※ 测量范围宽（宽流程），由于制造精度的提高，一个规格

的燃气表可满足不同规格的燃气表的计量精度。如 CG-L-GS2.5 标准

要求的计量范围为（0.025～4）m3/h，而我们生产的宽量程的燃气表同一规格可满足 G1.6、G2.5、G4 所有家用型号(0.016～6)m3/h 流量范围的***计量；

※ 计量精度：

（qmin≤q＜0.1qmax） ≤±3%

（0.1qmax≤q＜qmax） ≤±1.5%

※ 保护外壳之间涂胶后用一条整体的不锈钢封圈滚压密封，燃气表能承受 75kPa 的高压密封性检测；

※ 工作温度范围宽，在-20℃～55℃环境下可正常使用；

※ 预留脉冲输出接口，为未来实现远程抄表提供可能。
2 电子控制部分：

主芯片采用低功耗的 MSP430；

所有电子元器件采用工业级帖片焊接技术；

超低功耗，四节碱性电池，使用寿命可达 18 个月以上； 燃气表只需简单设置即可使用，软件界面直观，开户、购气等操作简单易用；

※ 计量采讯部分：

电控部分的用气计量传感器采用双传感器桥式设计，双防双计，确保采讯可靠性； 在燃气表运行过程中，传感器 1 和 2（如下图）分别产生一个脉冲，单片机交替接收到脉冲 1 和脉冲 2 信号，计算为一个脉冲当量。


如在运行过程中，其中一个传感器损坏，单片机只能接收到其中某一传感器的连续二个以上脉冲，此时，单片机就会自动判断传感器故障， 关闭阀门；

如在运行过程中，有强磁干扰，其中一个传

感器会产生持续脉冲信号，另外一个传感器运行时也会产生脉冲信号，这样，单片机就会接收到同时存在的两个脉冲信号，单片机自动判断磁干扰，关闭阀门。

※ 防磁干扰功能：当检测到外界磁场干扰时，燃气表自动关闭阀门，切断供气；

※ 报警功能：当传感器被干扰或阀门发生故障时，燃气表会以液晶显示及声音报警的方式进行提示；

※ 故障自我诊断：

IC 卡燃气表具有在“插卡操作”、“用气运行”过程中，出现故障或误操作的自我诊断功能，当诊断到燃气表有故障时，关闭阀门并将出现的故障或误操作的问题， 通过故障代码的型式显示在液晶屏上，用户根据故障代码提示重新操作。

插卡操作故障自我诊断功能

在插卡操作过程中，如出现错误，液晶会显示具体的错误原因（如图）。异常 1：卡内数据效验错误，说明插错卡

异常 2：卡密码错误，说明插错卡

异常 3：二级低压，不操作卡，请换电池异常 5：用户卡表号错误，不是此户的卡异常 6：卡片被提前拔出

异常 8：换表卡预换出未开户数据异常 9：非正常卡

异常 16：燃气表已经开户异常 18：公司号错误

燃气表运行中故障诊断：

故障屏如右图所示，在燃气表出现故障，会自动在此液晶屏上显示相应提示，其中每一位数字指示一类故障，0 表示无任何故障。

第 1 位（即个位）：显示 1 表示一级低压，2 表示二级低压。

第 2 位（即十位）：显示 1 表示有磁攻击关闭阀门不超过 6 次，显示 2 表示有磁攻

击关闭阀门已超过 6 次。

第 3 位（即百位）：显示 1 表示通过开关阀控制指令关闭阀门，插卡操作、按键查询都可以解除故障。

第 4 位（即千位）：显示 1 表示燃气泄漏报警器报警导致燃气表关阀，查询并修复漏气点后可重复上电池或插用户卡可正常开阀。

第 5 位（即万位）：显示 1 表示阀门未正常关闭或关闭不到位。

第 6 位（即十万位）：预留

第 7 位（即百万位）：显示 1 表示干簧管有一根断裂，一个有效的计数脉冲可以清除此故障。

※ 预付费用气功能：实现先交费后用气的功能，解决燃气公司收费和入户抄表难的问题；

※ 提示功能：根据剩余气量及电池电量，当低于设定值时，燃气表蜂鸣器会及时提示用户购气和更换电池；

※ 信息上传功能：燃气表的所有气量信息、气表状态及故障信息，都可以通过 IC 卡片上传到购气软件系统中，使抄表员无需上门即可了解用户家燃气表信息；

※ 防囤气功能：可通过售气软件系统设定购气限额，防止用户囤气，从而减少燃气公司因气价波动而带来的损失；

※ 与燃气泄漏报警器联动，当有燃气泄漏，报警器报警时，燃气表自动切断内置电机阀门，防止燃气进一步泄漏，提高燃气使用安全性。

&
