无线电子手轮说明书

适用系统：三菱、发那科、新代、广数等等

一．产品介绍：

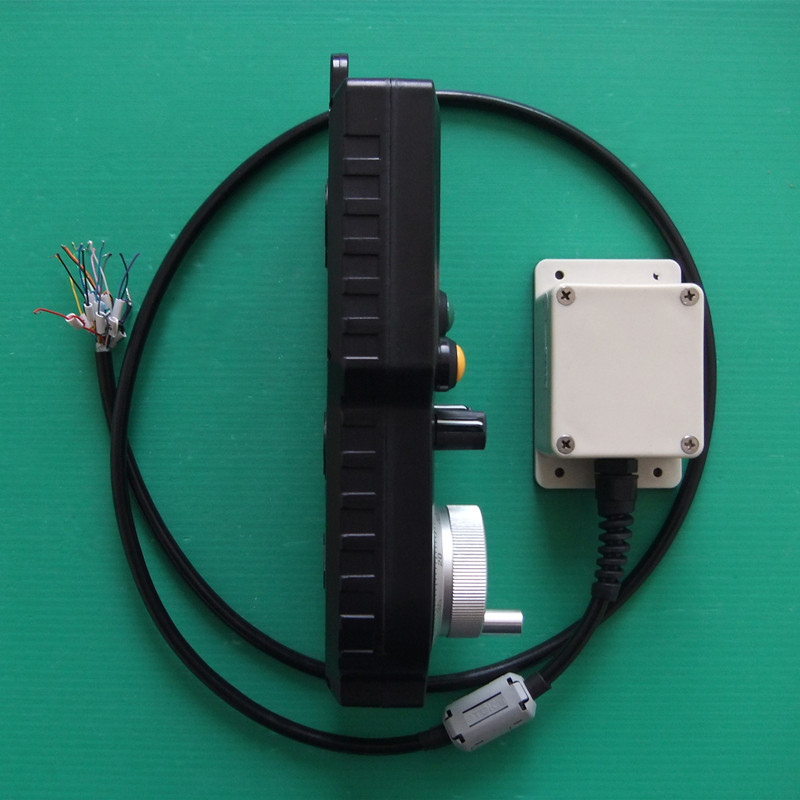

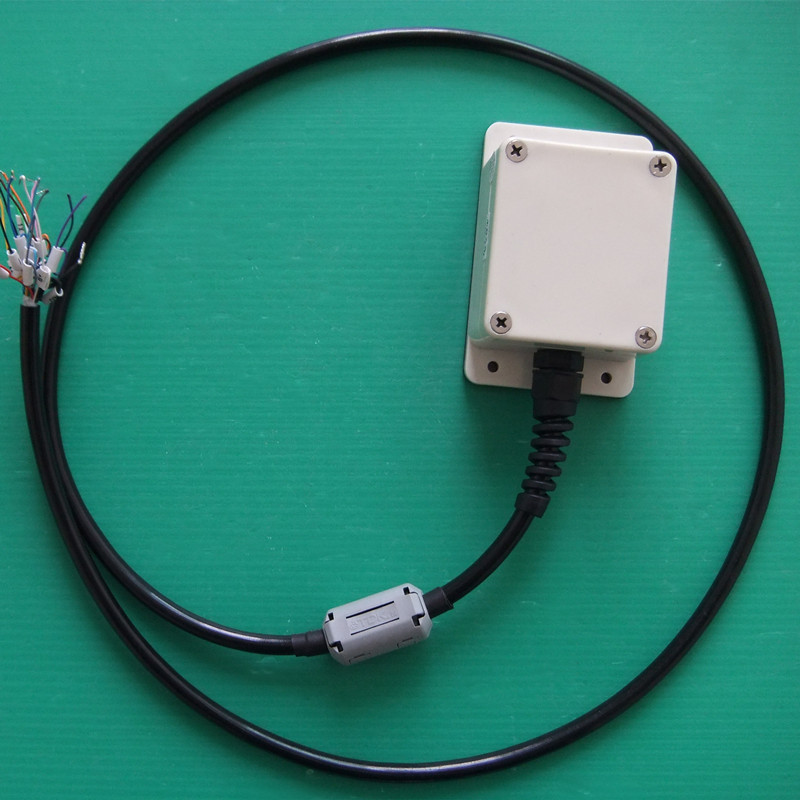

电子手轮（手摇脉冲发生器），分为有线系列和无线系列；有线系列采用5米弹簧线与机床进行连接，无线手轮通过无线传输给接收器，接收器通过15芯弹簧线，与机床连接，实现无线功能。中科六合系列手轮具有如下特点：

◆手轮采用进口编码器，手感好，使用寿命长，齿位清晰

◆带LCD显示X轴，Y轴，Z轴，4轴的坐标值，分辨率1微米

◆具有倍率显示1X，10X，100X；具有轴选显示X，Y，Z，4

◆弹簧线为14芯输出，分别为编码器输出；轴选输出，倍率输出

◆弹簧线耐磨性好，拉伸长度：5500毫米

◆手轮具有电源开关键，显示清零键，分中键，手轮开启键

◆手轮开启键：当按住手轮开启键，再摇动手轮，手轮才有效果，否则，摇动手轮，不起作用

◆所有按键和轴选开关，倍率开关，都采用防水结构设计，防尘，防水，使用寿命长

◆无线手轮，传输距离远，空旷40米能稳定操作；能穿透15CM的水泥墙，正常使用

◆无线手轮具有信号强度显示，指示信号连接质量

◆无线手轮具有电池低电压告警，提示用户更换电池

◆无线手轮采用2节5号电池工作，采用低功耗设计，正常情况下，能使用2个月

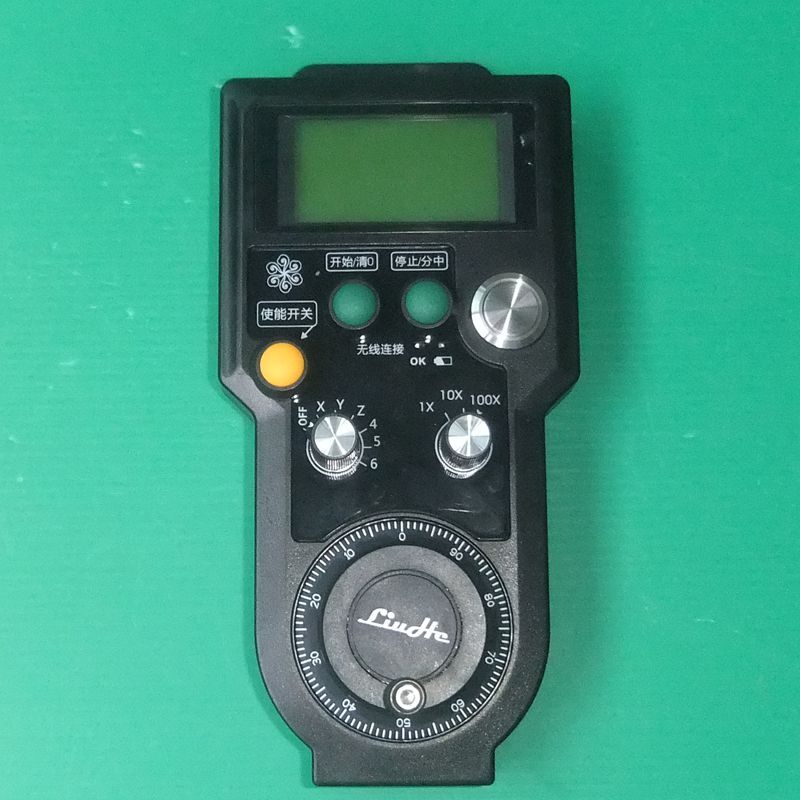

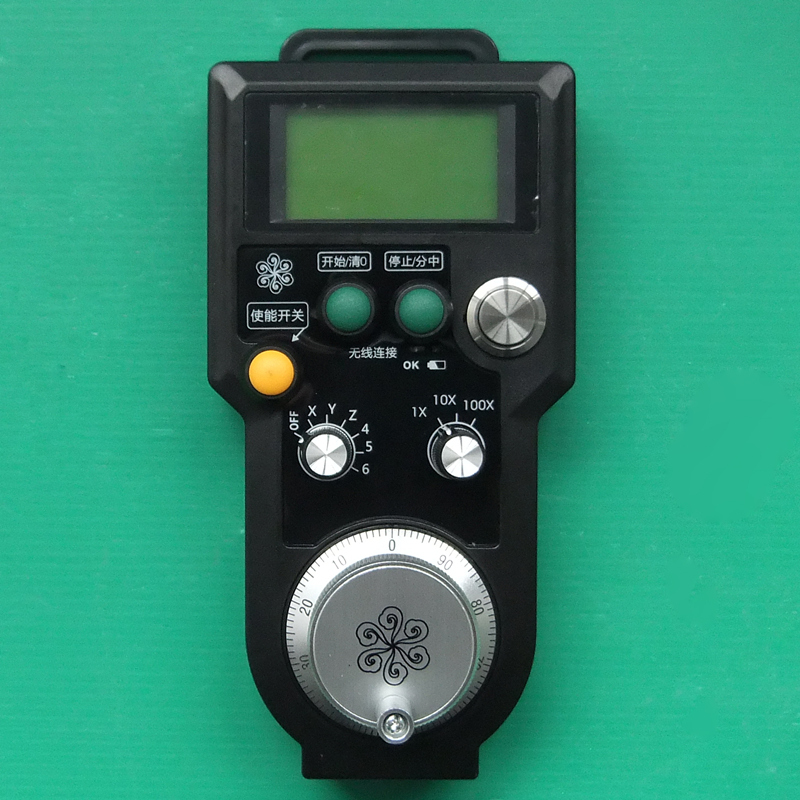

二．产品外观与功能说明：

结构功能说明：

三．使用说明：

    步：按照机床的接线图，将14芯的弹簧线与机床连接上

    第二步：打开手轮电源开关，手轮显示坐标值，轴选值，倍率值

    第三步：按下手轮保护开关，摇动手轮，手轮正常工作，LCD坐标跟着显示。

注意：为了信号的稳定，请将接收器安装在机箱外面（不能安装在机箱内部）

四．工作状态说明：

五．手轮接收器与机床接线图：

六．电子手轮规格与命名规则：

HPW–111–5-

                        ①   ② ③ ④   ⑤   ⑥

①      T  标准型

       P  普通型（分点对点和二进制）

       PE普通+致能型（分点对点和二进制）

       F  全功能型（分点对点和二进制）

   W无线型（分点对点和二进制）

②   1  电源：DC5V

2         电源：DC12V

3         电源：DC24V

③      1输出脉冲100PPR

2         输出脉冲25PPR

④   1  输出相位A、B

2         输出相位A、B；/A、/B

⑤   5  轴选为X、Y、Z、4、5 (默认/为空表示5轴)

          6  轴选为X、Y、Z、4、5、6

                说明：如果有客户要求多轴，请说明，不然以5轴出货

⑥  空  为点对点

       1N  为01N角度30度，二进制

       2N  为02N角度30度，反二进制

       3N  为03N角度30度，格雷码

       4N  为04N角度30度，

1J  为01J角度15度，二进制

       2J  为02J角度15度，反二进制

       3J  为03J角度15度，格雷码

 七．型号规则

八．选型指南：
