KGBB系列高压无功补偿装置直接应用于机械制造、冶金、采矿、建材、石化、给排水等行业需要无功补偿的场所，能够提高功率因数、改善供电质量，调整电压、降低网络损耗的容性无功功率补偿装置。提高电气设备的使用效率。
电力系统中的负载大部分是感性的，加工各工矿企业越来越多的使用电力电子设备，是电网功率因数很底。较底的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备寿命，增加了线损。
为了改善电网功率因数很底带来得这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差交大，功率因数较底。并联电容器后电压与电流的相位差变小，使功率因数提高。

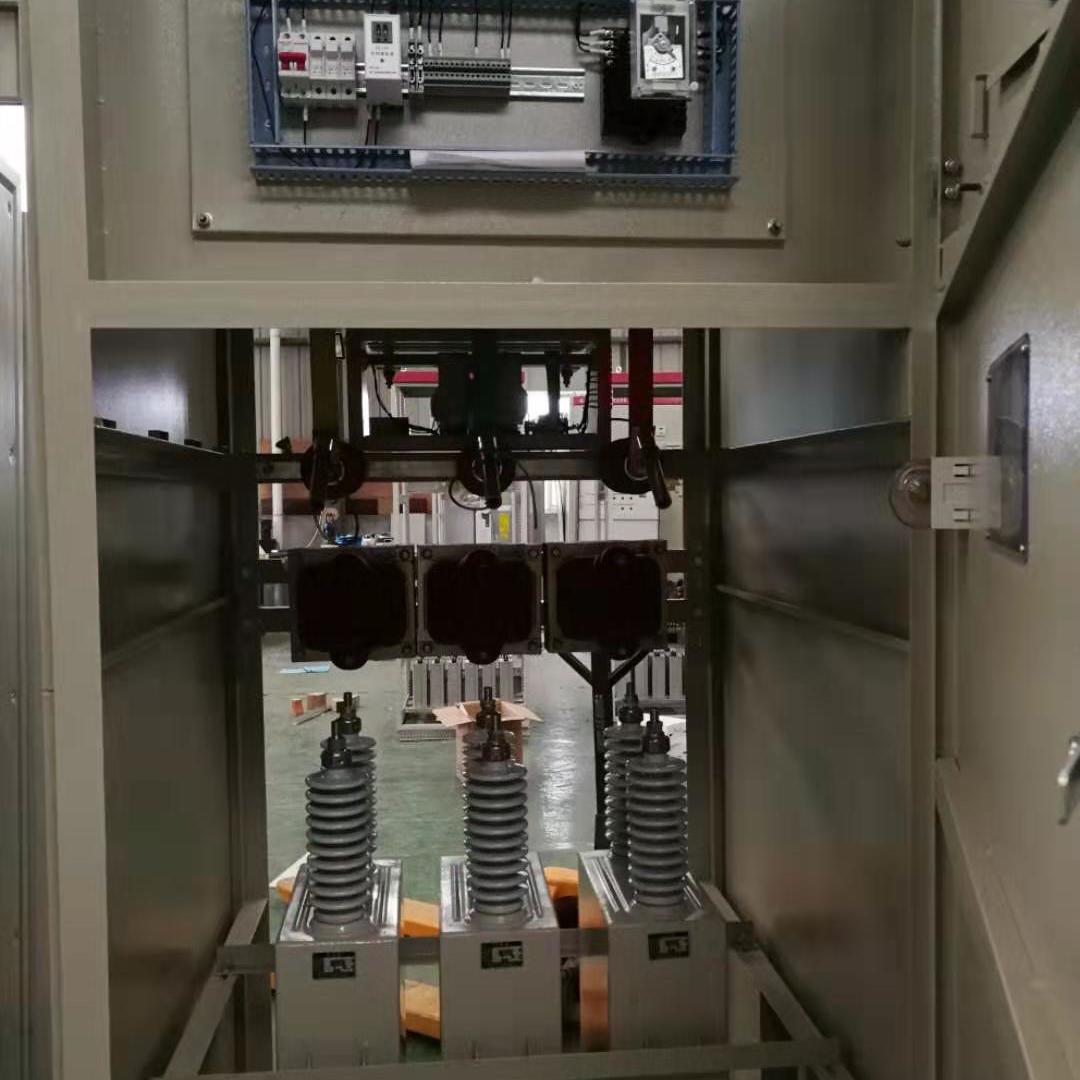

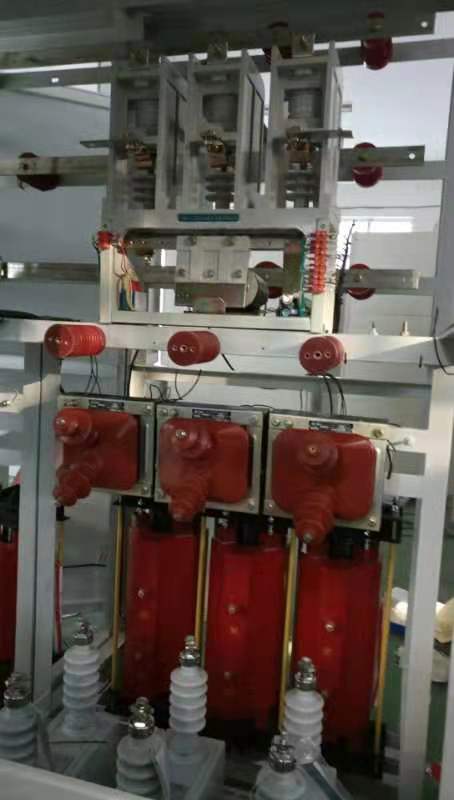

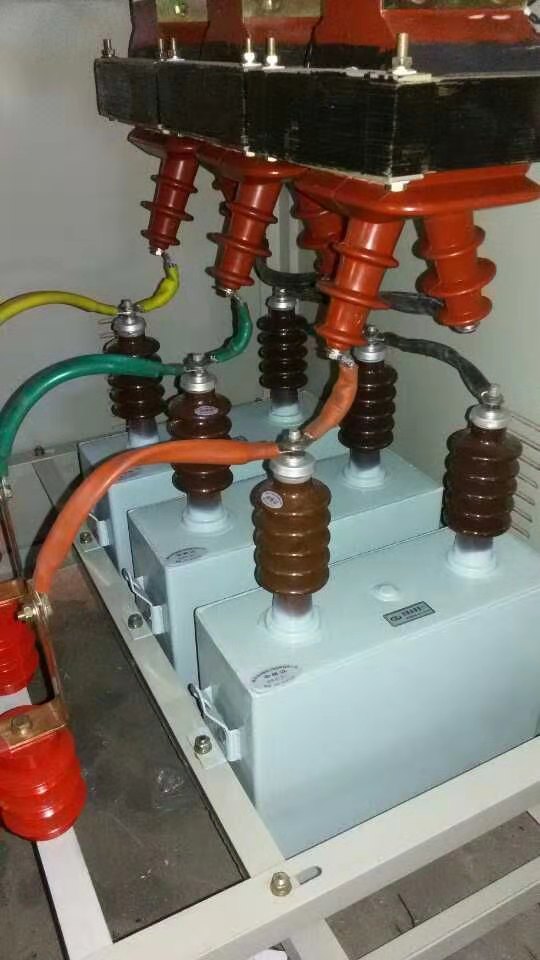

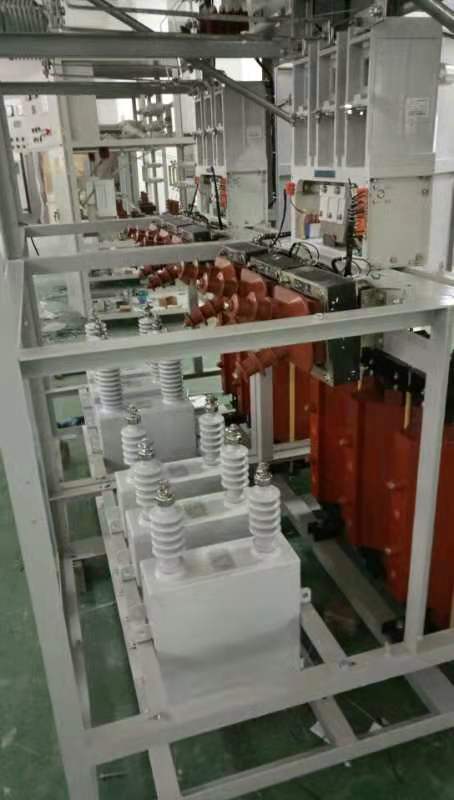

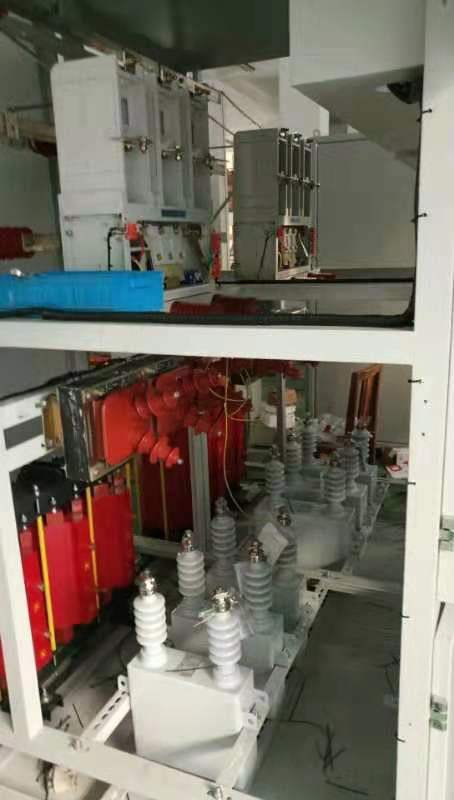

高压无功功率补偿柜

1. 概述

■高压无功功率补偿装置主要用于3KV-10KV电力系统中，作为一种改善功率因数、调整电压、降低电网损耗的容性无功功率补偿装置。其应用范围极为广泛，适用于冶金、矿山、建材、石化、机械、市政、电力等行业的大功率高压电动机就地补偿和配电系统集中补偿。

2. 性能特点
   9632. 采用国外或国内高品质高压补偿电容器，对3-10KV感性负载用电设备直接进行无功就地补偿，有效地提高电动机功率因数（可提高到0.95以上），节能效果明显；
   9632. 降低用户无功损耗，改善电压质量，降低线损；
   9632. 提高变压器负载率和电气设备的效率；
   9632. 采用了先进工艺生产的真空电镀膜金属化聚丙薄膜并联电容器，它体积小、容量大、重量轻；
   9632. 采用高压喷逐式熔断器作为短路保护，确保设备安全运行；
   9632. 采用过流、过载保护，设备运行安全可靠。
   9632. 装置脱离电网后，可在5分钟将残留电压降至50V以下；
   9632. 自动投入和切除，无操作部件，使用安全，维护方便。

3. 可解决的问题

■  当您遇到下述问题时，高压无功功率补偿装置能为您很好地解决，使您获得满意的效果。

■  电网电压出现时高时低的情况，影响用电设备的运行。

■  企业功率因数低，经常被供电部门罚款，需提高功率因数。

■  企业输电线路线损过大，需减少线损、节约输送电线路成本。

■  旧电容装置更新，需更换高压用民补偿设备。

■  变压器输电系统中感性负荷（如电机）比较多，需补偿设备。

■  功率因数低于0.92以下需要集中补偿设备。

■  负载增加，而原有变压器容量有限。

■  负载增加，而原有输配电线路的线径无法满足要求。

4.  符合标准

    ■  IP21

5.  选型方法

■  选型时首先要确定所需补偿容量，然后根据使用地点的电网电压确定补偿装置的型号。

■  补偿容量的确定有以下几种方法；

1、理论计算法

2、系数法

6.  使用环境条件

■  户内使用，通风良好；

■  户内安装，海拔高度不超过1000m，无剧烈机械振动、无有害气体和灰尘、无导电性及爆炸性尘埃；

■  长期过电压（24小时中不超过4小时）不超过1.1Un，长期过电流（包括谐波）不超过1.35IN

■  环境温度：周围空气温度不高于+40℃电容投入时空气温度的下限为-5℃

■  大气条件：相对温度在+40℃时不超过50%，在较低温度时允许有较高相对温度，并考虑到由于温度变化而能产生凝露。

■  安装倾斜度不超过5°；

■  安装地点无雨雪侵袭，无严重霉菌存在，无腐蚀性气体存在；

■  周围无易燃易爆危险，无剧烈的冲击及震动，无大量尘埃；

7. 订货须知

订货时应提供下列资料：

■  补偿装置的型号、电压等级、容量以及其它技术要求；

■  补偿装置进行出线方式；

■  使用场合及相关技术要求；

■  若用户有特殊要求，请与我公司协商订货。
