1, 聚氯乙烯绝缘电缆

1.1简介

我公司生产的额定电压450/750V及以下的聚氯乙烯绝缘电缆是按照中华人民共和国国家标准GB/T5023.1-5023.7-2008和机械行业标准JB/T8734.1-8734.5-2016设计制造。同时也满足国际电工委员会标准IEC60227的要求，也可根据企业标准生产用户特殊要求的中低压电线电缆。

1.2聚氯乙烯绝缘电缆的特性

1.2.1额定电压

额定电压是电缆设计和电性试验用的基准电压。用U0/U, 单位为V。

U0为任一绝缘导体和“地”（电缆的金属护层或周围介质）之间的电压有效值。

U为多芯电缆或单芯电缆系统任何两相导体之间的电压有效值。

当用于交流系统时，电缆额定电压至少等于使用电缆系数的标称电压。该条件均适用于U0和U值。当用于直流系统时，该系统的标称电压不应大于电缆额定电压的1.5倍。

1.2.2 工作温度除型号为60227IEC 07（BV-90）及60227 IEC 08（RV -90）两类产品外，所有聚氯乙烯绝缘电缆的长期允许工作温度应不超过70度。

型号为227IEC 07（BV-90）及227 IEC 08（RV -90）两类产品在正常使用时，导体温度应为90度。

当电缆使用环境可防止热塑流动和容许减小绝缘电阻的情况下，能连续在90度使用的PVC混合物，在缩短总工作时间的前提下，其工作温度可提高到105度。

1.2.3 电缆的敷设温度应不低于0度。

1.2.4 电线电缆敷设时，电缆外径（D）小于25MM时其弯曲半径不低于电线电缆产品外径的4倍；电缆外径（D）为25MM及以上时其弯曲半径不低于电线电缆产品外径的6倍；

1.3 不延燃试验

所有电线和护套电缆均应符合国家标准GB/T18380.12—2008《电缆和光缆在火焰条件下的燃烧试验第12部分：单根电线电缆火焰垂直蔓延试验1KW预混合型火焰试验方法》规定的试验并符合GB/T19666-2005《阻燃和耐火电线电缆通则》规定。

3. 聚氯乙烯绝缘电缆的额定电压等级、芯数及载面范围表

?

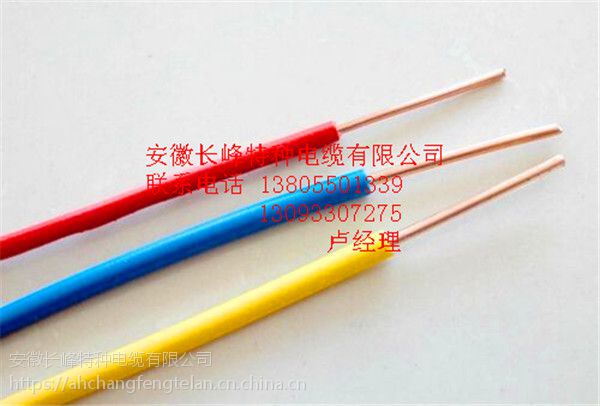

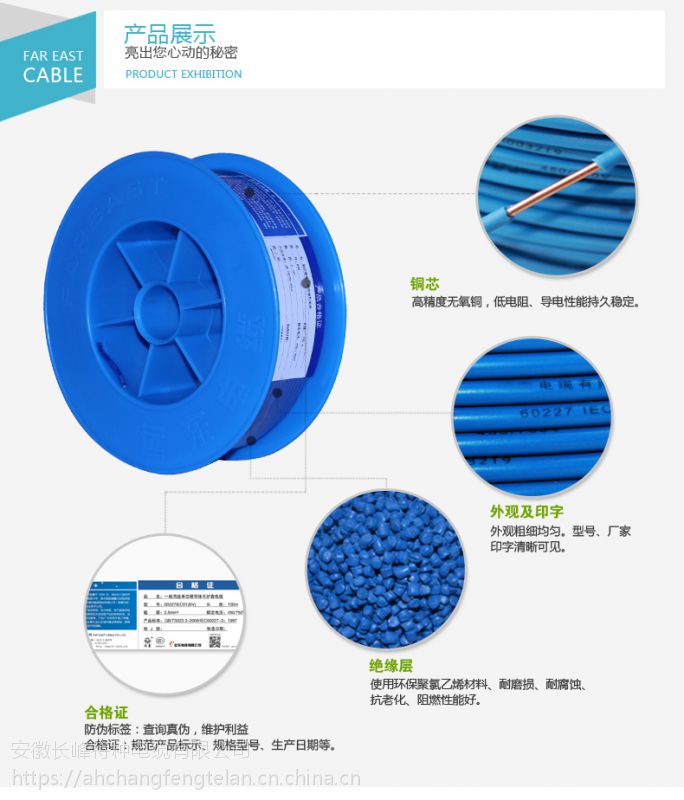

1、铜芯BV电线产品规格：


型号及命名：

BV --- 聚氯乙烯绝缘布电线

ZR-BV --- 聚氯乙烯绝缘阻燃型布电线

NH-BV --- 聚氯乙烯绝缘耐火型布电线

WDZ-BV --- 聚氯乙烯绝缘低烟无卤阻燃型布电线

WDZN-BV --- 聚氯乙烯绝缘低烟无卤阻燃耐火型布电线

特性及注意事项：

(1)通过电线的电流不应超过电线的安全载流量；

(2)不要使电线受潮、受热、受腐蚀或碰伤、压伤，尽可能不让电线通过温度高、湿度大、有腐蚀性蒸气和气体的场所，电线通过容易碰伤的地方要妥善保护；

(3)定期检查维修线路，有缺陷要立即修好，陈旧老化的电线必须及时更换，确保线路的安全运行。

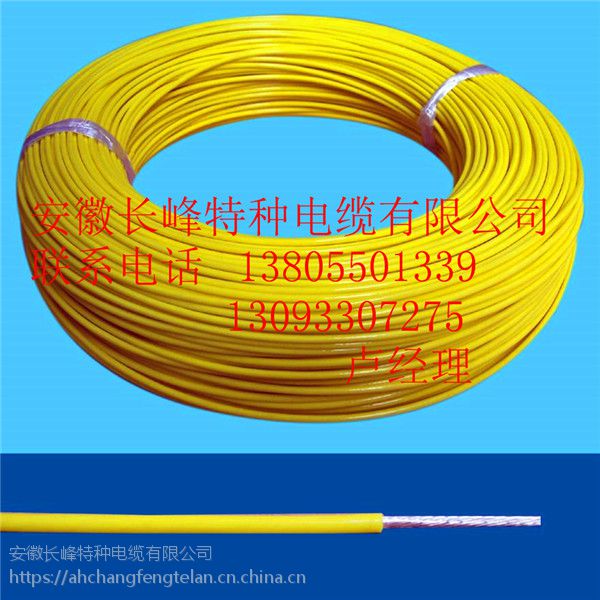

2、铜芯耐火电线额定电压：


额定电压：450/750v

注：如家装照明、日用电器、仪器仪表等线路，且多用于各种机械设备当中，弯曲性较强。固定布线可用于室内明敷、穿管等场合。


3、国标铜芯电线规格：


本产品标称截面：2.5平方

铜芯电线的常用规格有：1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方等。


4、铜芯BV电线耐火电线适用范围：

适用于交流额定电压450/750V及以下的动力装置中可移动的连接。
