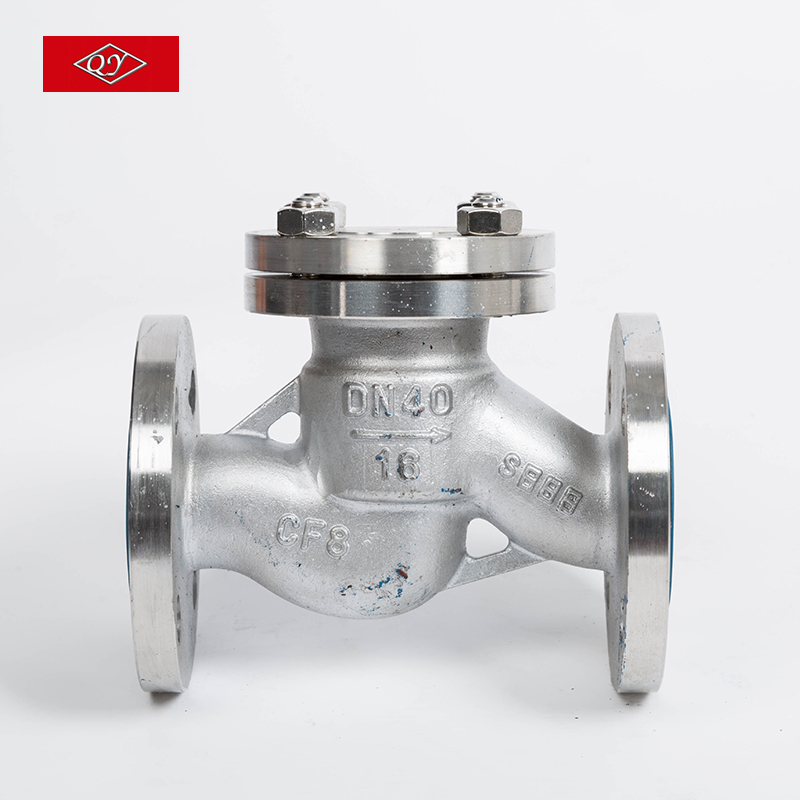

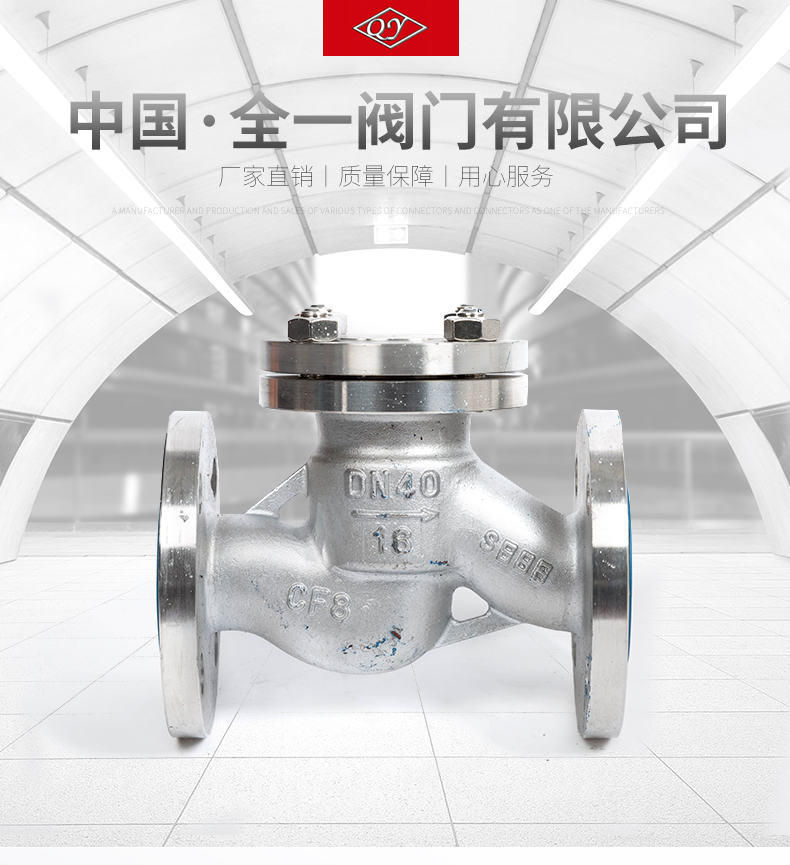

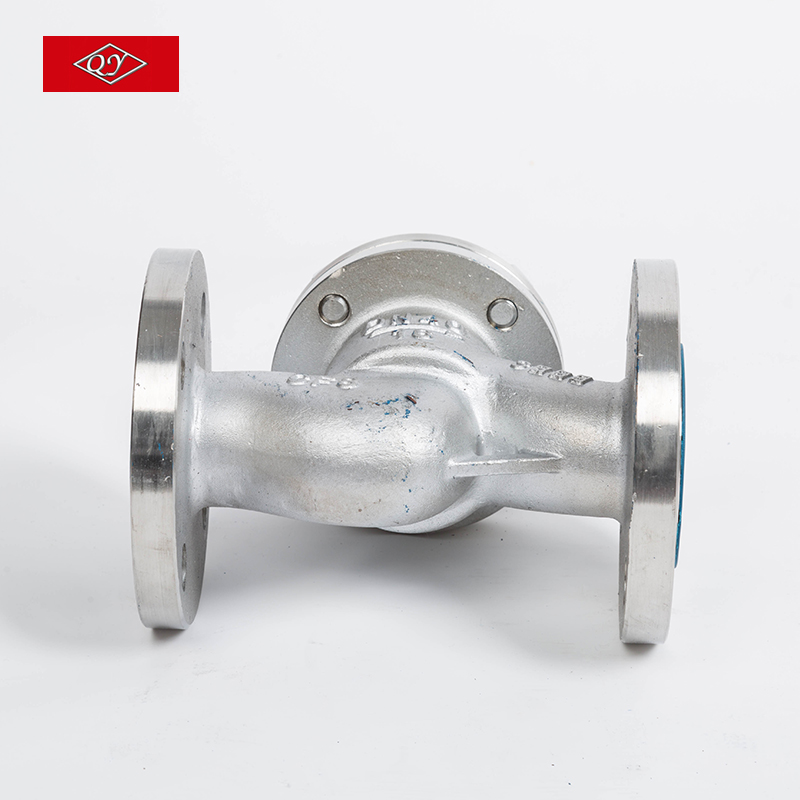

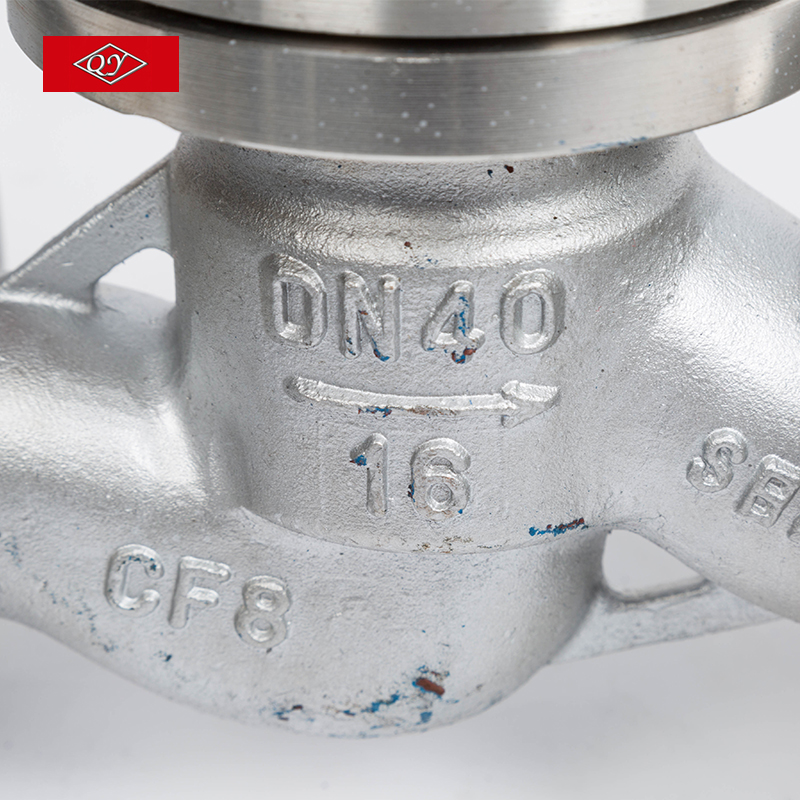

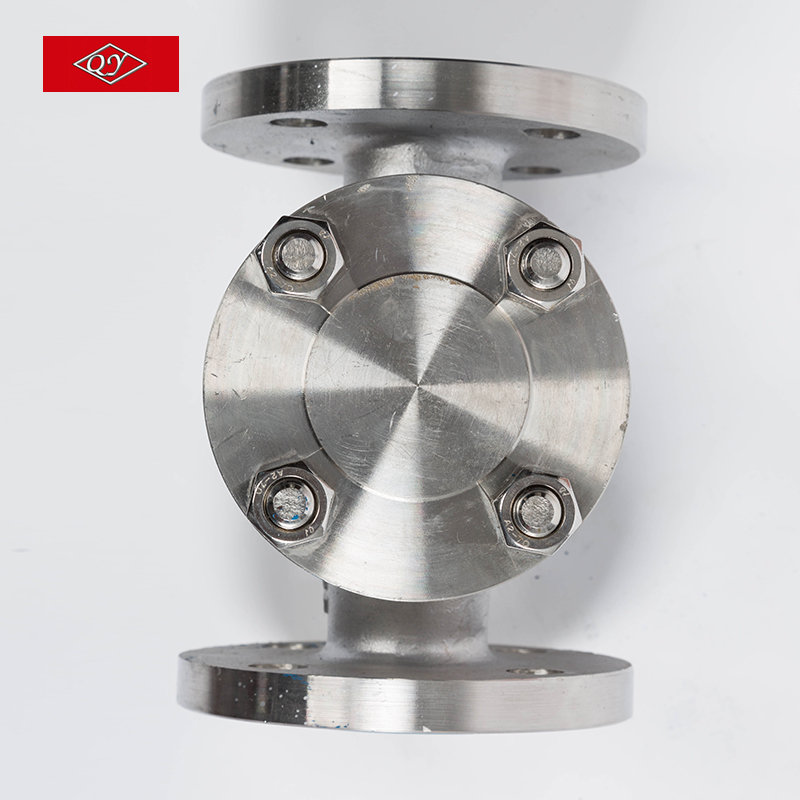

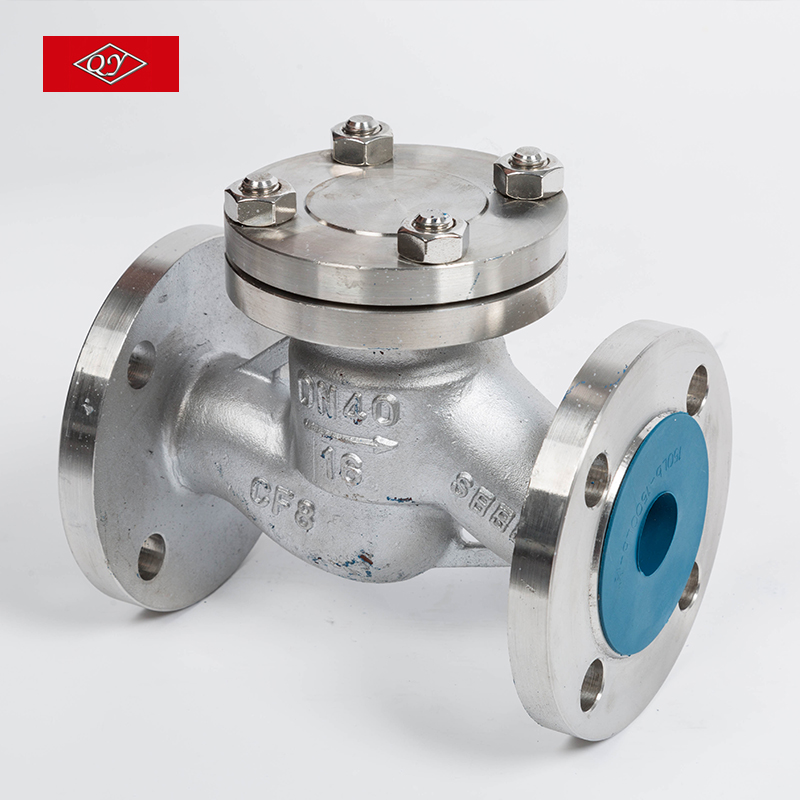

H41W-16P不锈钢止回阀304，法兰逆止阀，法兰单向阀 ,卧式逆止阀,不锈钢升降式止回阀止回阀,法兰止回阀,法兰升降式止回阀,逆止阀,单向阀

^{一、H41W不锈钢止回阀概述：}

^{升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。}

^{二、H41W不锈钢止回阀工作原理：}

^{升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，依靠阀瓣自重和流体压差实现自动阻止流体介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。}

^{三、H41W不锈钢止回阀应用范围：}

^{法兰连接升降式止回阀适用于公称压力PN1.6～16.0 Mpa，工作温度-29～550℃的石油、化工、火力电站等各种中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置。适用介质为：水、油品、蒸汽等。}

^{四、H41W不锈钢止回阀结构与特点：}

^{1、选材考究，符合国内、外相关标准，材料的全面质量高。}

^{2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。}
^{3、产品按国家标准GB/T12235设计制造。}
^{4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。}
^{5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。}
^{可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。}

^{五、H41W不锈钢止回阀主要性能规范：}

^试验压力	^{公称压力（ MPa ）}
^试验压力	^1.6	^2.5	^4.0	^6.4	^10.0
^壳体试验	^2.4	^3.8	^6.0	^9.6	^15.0
^密封试验	^1.8	^2.8	^4.4	^7.1	^11.0
^阀体材料	^WCB(C)	^CF8(P)	^{CF 8M (R)}	^WC6	^WC9
^工作温度	^{≤ 425}	^{≤ 100}	^{≤ 100}	^{≤ 550}	^{≤ 550}
^适用介质	^{水、蒸汽、油品}	^硝酸类	^醋酸类	^水、蒸汽	^水、蒸汽

^{设计制造： GB12235}

^{结构长度： GB12221}

^{连接法兰： JB/T79-1994}

^{试验与检验： JB/T9092-1999}

^{六、H41W不锈钢止回阀主要连接尺寸：}

公称通径	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
公称通径	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400
