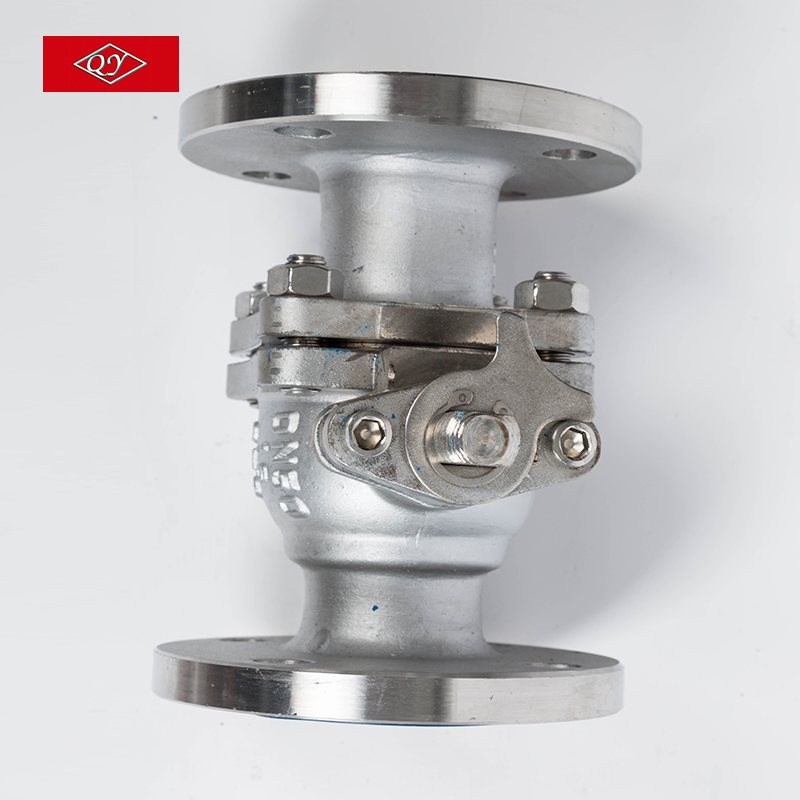

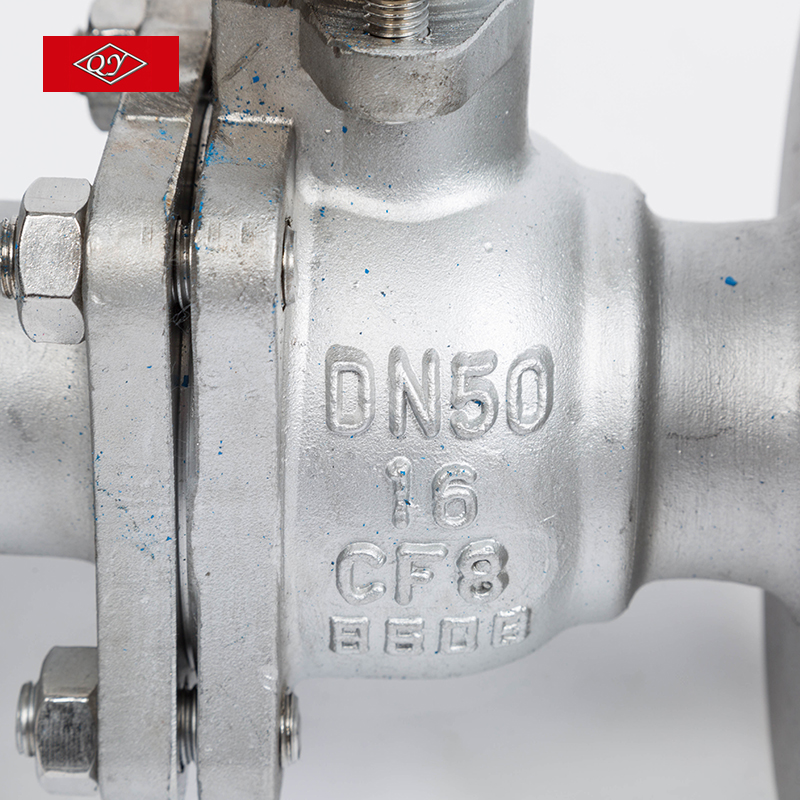

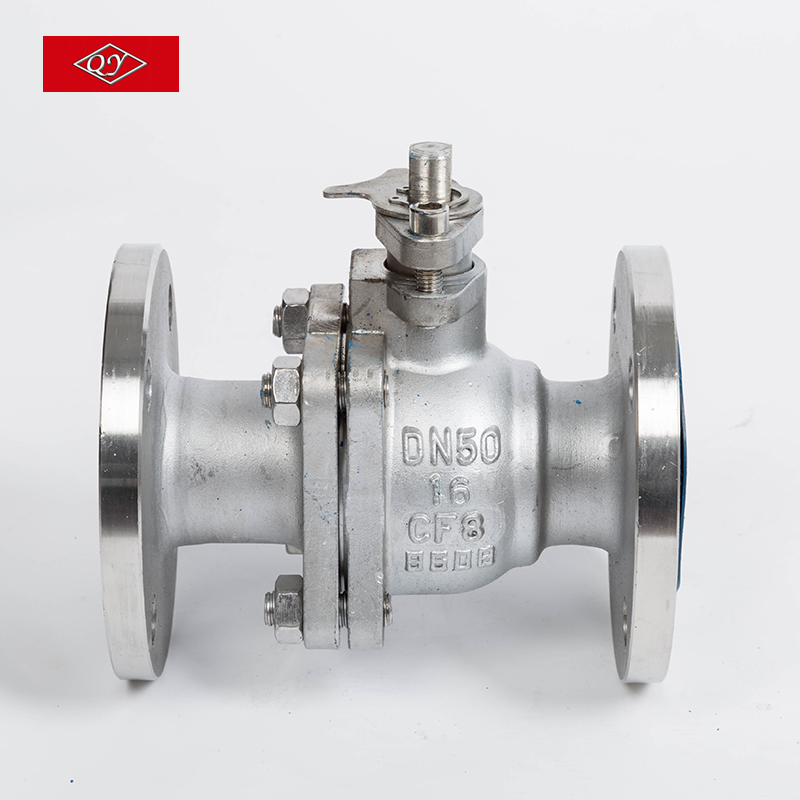

Q41F-16RL高品质不锈钢法兰球阀，16压力浮动球阀CF3M材质316L 球阀,法兰球阀,不锈钢法兰球阀,防腐蚀球阀,直通式球阀

Q41F法兰不锈钢球阀产品概述：

是一种转角为90°的旋转类阀门，密封性能优良、流量系数大、流阻系数小、结构简单、使用寿命长、便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

Q41F法兰不锈钢球阀产品简介：

主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，与其它阀类相比，具有以下一些优点：

1、流体阻力小、Q41浮动式球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、的阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5、由于内件聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故使用寿命长。

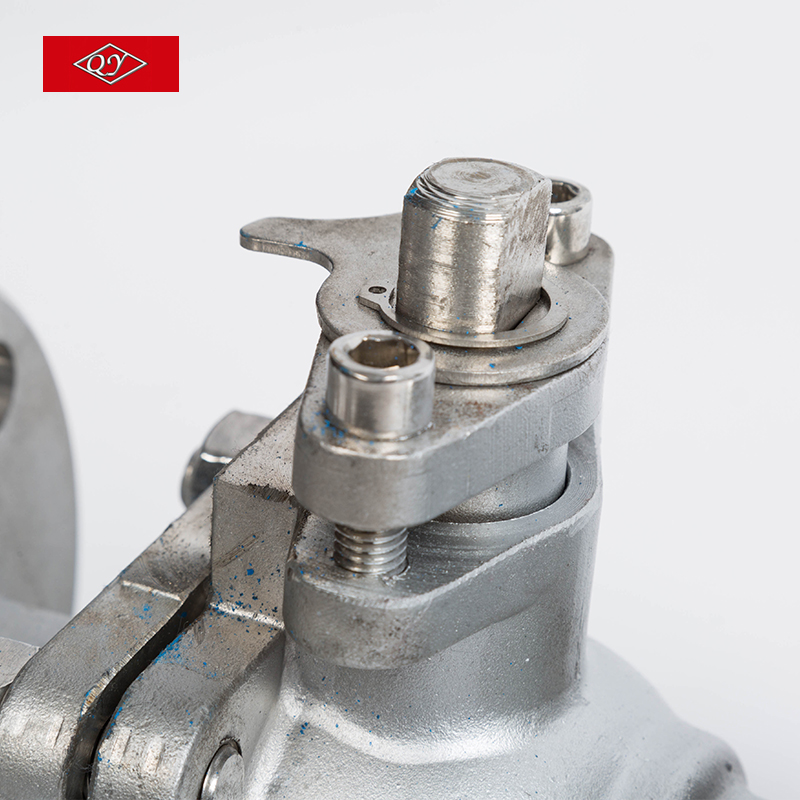

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

Q41F法兰不锈钢球阀性能参数:

公称通径	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯（常温）、特制PPL（高温）、硬质合金（高温）

Q41F法兰不锈钢球阀技术参数：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

Q41F法兰不锈钢球阀主要零件及材质；

序号 NO	零件名称	材质
序号 NO	零件名称	GB	ASTM
1	阀体	316L	A2116-WCB
2	密封圈	PTFE	PTFE、RPP
3	球体	CF3M	SS304
4	螺母	201	A194-2H
5	螺柱	201	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料压盖	316L	A2116-WCB
10	定位片	201	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	316L	A276-410
14	螺钉	304	A193-B7
15	止推垫片	PTFE	PTFE

Q41F法兰不锈钢球阀实验压力：

压力等级		试验压力(MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0
