上海卓曙自动化设备有限公司

全新原装，质量保证，保修一年，提供技术服务，价格合理

本公司长期供应：德国西门子PLC可编程控制器。触摸屏，直流调速器 软启动器。数控系统。NCU数控主板。DP接头，DP电缆，伺服电机，CP5611网卡，诚信经营 价格优惠，质量保证，质保一年人为损坏除外，选择上海凯台用的放心，买的安心，合作双赢，24销售恭候您的来电，



【产品库存】 现货销售
【产品价格】电议（含17%增值税）
【产品质量】原装现货、
【产品包装】全新原装、现货销售。
【售后服务】质保一年，货到后有任何质量问题7天内包换（人为除外）



西门子（SIEMENS）公司的PLC产品包括LOGO、S7-200、S7-1200、S7-300、S7-400等。 西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。西门子股份公司是全球领先的技术企业，创立于1847年，业务遍及全球200多个国家，专注于电气化、自动化和数字化领域。作为大的高效能源和资源节约型技术供应商之一，西门子在海上风机建设、联合循环发电涡轮机、输电解决方案、基础设施解决方案、工业自动化、驱动和软件解决方案以及医疗成像设备和实验室诊断等领域占据领先地位。

西门子最早在中国开展经营活动可以追溯到1872年，当时西门子公司向中国出口了***台指针式电报机，并在20世纪来临前夕交付了中国首台蒸汽发电机以及***辆有轨电车。1985年，西门子与中国政府签署了合作备忘录，成为***家与中国进行深入合作的外国企业。140多年来，西门子以创新的技术、卓越的解决方案和产品坚持不懈地为中国的发展提供全面支持，并以出众的品质和令人信赖的可靠性、领先的技术成就、不懈的创新追求，在业界独树一帜。

西门子见证了中国改革开放带来的巨大变化，同时也顺应时代潮流，不断积极进行自身的改革与发展。2014财年（2013年10月1日——2014年9月30日），西门子在中国的总营收达到64.4亿欧元，实现稳健增长。西门子已在中国建立了77家运营企业，拥有超过32000名员工，是中国***的外商投资企业之一。







列表价（不含增值税） 显示价格   您的单价（不含增值税） 显示价格   PDF 格式的数据表 下载 服务和支持 (手册，认证，问答...) 下载 更多图片 产品 商品编号(市售编号) 6ES7321-1BL00-0AA0 产品说明 SIMATIC S7-300，数字输入 SM 321，电位隔离 32 个数字输入，24V DC，1个 40针 产品家族 SM 321 数字量输入模块 产品生命周期 (PLM) PM300:有效产品 价格数据 价格组 / 总部价格组 TC / 231 列表价（不含增值税） 显示价格 您的单价（不含增值税） 显示价格 金属系数 无 交付信息 出口管制规定 AL : N / ECCN : EAR99H 工厂生产时间 1 天 净重 (Kg) 0.301 Kg 产品尺寸 (W x L X H) 未提供 包装尺寸 13.10 x 14.60 x 5.10 包装尺寸单位的测量 CM 数量单位 1 件 包装数量 1 其他产品信息 EAN 4025515060772 UPC 662643175493 商品代码 85389091 LKZ_FDB/ CatalogID ST73 产品组 4031 原产国 德国 Compliance with the substance restrictions according to RoHS directive RoHS 合规开始日期: 2008.03.31 产品类别 A: 问题无关，即刻重复使用 电气和电子设备使用后的收回义务类别 没有电气和电子设备使用后回收的义务

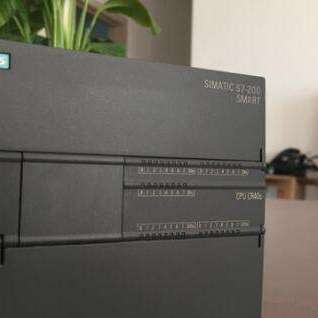

西门子S7-200 小型可编程控制器

西门子S7-200针对低性能要求的摸块化小控制系统，它多可有7个模块的扩展能力，在模块中集成背板总线，它的网络联接有rs-485通讯接口和profibus两种，可通过编程器pg访问所有模块，带有电源、cpu和i/o的一体化单元设备。其中的扩展模块(em)有以下几种：数字量输入模块(di)——24vdc和120/230vac;数字量输出(do)——24vdc和继电器;模拟量输入模块(ai)——电压、电流、电阻和热电偶;模拟量输出模块——电压和电流。还有一个比较特殊的模块-通讯处理器(cp)——该块的功能是可以把s7-200作为主站连接到as-接口(传感器和执行器接口)，通过as-接口的从站可以控制多达248个设备，这样就可以显着的扩展s7-200的输入和输出点数。

西门子S7-300 中型可编程控制器

西门子S7-300相比较s7-200，s7-300针对的是中小系统，他的模块可以扩展多达32个模块，背板总线也在模块内集成，它的网络连接已比较成熟和流行，有mpi、工业以太网，使通讯和编程变得简单，选择性也比较多，并可借助工具进行组态和设置参数。s7-300的模块稍微多一点，除了信号模块(sm)和200的em模块同类型之外，它还有接口模块(im)——用来进行多层组态，把总线从一层传到另一层;占位模块(dm)——为没有设置参数的信号模块保留一个插槽或为以后安装的接口模块保留一个插槽;功能模块(fm)——执行特殊功能，如计数、定位、闭环控制相当于对cpu功能的一个扩展或补充;通讯处理器(cp)——提供点对点连接、profibus和工业以太网。针对cpu设计模式选择器有：mres=模块复位功能;stop=停止模式，程序不执行;run=程序执行，编程器只读操作;run-p=程序执行，编程器可读写操作。状态指示器：sf，batf=电池故障;dc5v=内部5vdc电压指示;frce=表示至少有一个输入或输出被强制;run=当cpu启动时闪烁，在运行模式下常亮;stop=在停止模式下常亮，有存储器复位请求时慢速闪烁，正在执行复位时快速闪烁。mpi接口用来连接到编程设备或其它设备，dp接口用来直接连接到分布式i/o。

西门子S7-400系列可编程控制器

西门子S7-400同300的区别主要在于热启动(wrst)这一部分，其他基本一样。它还有一个外部的电池电源接口，当在线更换电池时可以向ram提供后备电源。编程设备主要有pg720pg740pg760——可以理解成装有编程软件的手提电脑;也可以直接用安装有step7(siemens的编程软件)的pc来完成。而实现通讯(要编程首先要和plc的cpu通讯上)的要求主要在于接口：1.可以在pc上装cp5611卡——上面有mpi口，可用电缆直接连接。2.加个pc适配器，把mpi口转换成rs-232口后接到pc上。3.plc加cp343卡，使它具有以太网口。

西门子S7-1200 小型可编程控制器

西门子SIMATIC S7-1200是一款紧凑型、模块化的PLC，可完成简单逻辑控制、高级逻辑控制、HMI 和网络通信等任务 。
单机小型自动化系统的完美解决方案。 对于需要网络通信功能和单屏或多屏HMI的自动化系统，易于设计和实施。
具有支持小型运动控制系统、过程控制系统的高级应用功能
新的模块化SIMATIC S7-1200控制器是我们新推出产品的核心，可实现简单却高度***的自动化任务。SIMATIC S7-1200 控制器实现了模块化和紧凑型设计，功能强大、投资安全并且完全适合各种应用。

可扩展性强、灵活度高的设计，可实现标准工业通信的通信接口以及一整套强大的集成技术功能，使该控制器成为完整、全面的自动化解决方案的重要组成部分。

使用完全集成的新工程组态 SIMATICSTEP 7 Basic，并借助 SIMATIC WinCC Basic 对 SIMATIC S7-1200 进行编程。SIMATIC STEP 7 Basic 的设计理念是直观、易学和易用。这种设计理念可以使您在工程组态中实现效率。一些智能功能，例如直观编辑器、拖放功能和“IntelliSense”（智能感知）工具，能让您的工程进行的更加迅速。这款新软件的体系结构源于对未来创新的不断追求，西门子在软件开发领域已经有很多年的经验，因此 SIMATIC STEP 7 的设计是以未来为导向的 。

SIMATIC S7-1200 系统有五种不同模块，分别为 CPU 1211C、CPU 1212C 、 CPU 1214C、CPU1215C和CPU1217C。其中的每一种模块都可以进行扩展，以完全满足您的系统需要。可在任何 CPU 的前方加入一个信号板，轻松扩展数字或模拟量 I/O，同时不影响控制器的实际大小。可将信号模块连接至 CPU 的右侧，进一步扩展数字量或模拟量 I/O 容量。CPU 1212C 可连接 2 个信号模块，CPU 1214C 、CPU1215C和CPU1217C可连接 8 个信号模块。，所有的 SIMATIC S7-1200 CPU 控制器的左侧均可连接多达 3 个通讯模块，便于实现端到端的串行通讯。

西门子S7-1500可编程控制器

新型的SIMATICS7-1500控制器除了包含多种创新技术之外，还设定了新标准，提高生产效率。无论是小型设备还是对速度和准确性要求较高的复杂设备装置，都一一适用。SIMATICS7-1500无缝集成到TIA博途中，极大提高了工程组态的效率。

性能：没有快，只有更快！SIMATIC S7-1500卓越的系统性能极大缩短了系统响应时间，进而优化了控制质量并提高了系统性能。

处理速度：SIMATIC S7-1500 的信号处理速度更为快速，极大缩短系统响应时间，进而提高了生产效率。

高速背板总线：新型的背板总线技术采用高波特率和高效传输协议，以实现信号的快速处理。

通信：SIMATIC S7-1500带有多达3个PROFINET接口。
其中，两个端口具有相同的IP地址，适用于现场级通信；第三个端口具有独立的IP地址，可集成到公司网络中。
通过 PROFINET IRT，可定义响应时间并确保高度的设备性能。
集成：无需亲临现场，即可通过Internet浏览器随时查看CPU状态。过程变量以图形化方式进行显示，同时用户还可以自定义网页，这些都极大地简化了信息的采集操作。

西门子SIMATIC HMI 操作面板

西门子操作面板也叫西门子触摸屏，简称西门子HMI，特点显著，能满足用户所有需要，并且所有显示尺寸都有全集成功能，支持的高效率。



电源电压
额定值 (DC)
● DC 24 V		是
负载电压 L+
● 额定值 (DC)		24 V
● 允许范围，下限 (DC)		20.4 V
● 允许范围，上限 (DC)		28.8 V
输入电流
接通电流，大值		10 A; 28.8 V 时
来自电源电压 L+，大值		450 mA; 80 至 450 mA
传感器供电
24 V 传感器供电
● 24 V		是; 允许范围：15.4 至 28.8 V
● 短路保护		是; 电子的，在 600 mA 时
● 输出电流，大值		180 mA
功率损失
功率损失，典型值		3 W
存储器
存储器模块数量（可选）		1; 插拔式存储器模块，内容与集成 EEPROM 一致，另外还可以分类存放配方、数据记录和其它文件。
工作存储器
● 集成（用于程序）		4 kbyte
● 集成（用于数据）		2 kbyte
缓冲
● 存在		是; 程序：整个程序位于集成 EEPROM 中，免维护，可通过 CPU 编程；数据：整个从 PG/PC 下载的 DB 1 位于集成 EEPROM 中，免维护，DB 1 的即时数值位于 RAM 中，剩余标记、计时器、计数器等通过高效电容器免维护；可选择用于长时间缓冲的电池
蓄电池
缓冲器电池
● 缓冲器时间，大值		50 h; （40 °C 下至少 8 小时）；200 天（典型值）附带可选择的电池模块
CPU-处理时间
对于位运算，大值		0.22 μs
计数器、定时器及其剩磁
S7 计数器
● 数量		256
剩磁
— 可调整		是; 关于高效电容器或电池
— 下限		1
— 上限		256
计数范围
— 下限		0
— 上限		32 767
S7 时间
● 数量		256
剩磁
— 可调整		是; 关于高效电容器或电池
— 上限		64
时间范围
— 下限		1 ms
— 上限		54 min; 4 个计时器：1 ms 至 30 s；16 个计时器：10 ms 至 5 min；236 个计时器：100 ms 至 54 min
数据范围及其剩磁
标记
● 数量，大值		32 byte
● 存在剩磁		是; M 0.0 至 M 31.7
● 在带电池的情况下保留		0 至 255，关于高效电容器或电池，可调整
● 在不带电池的情况下保留		0 至 112 在 EEPROM 中，可调整
硬件扩展
可连接的编程设备/PC		SIMATIC PG/PC，标准 PC
数字输入
数字输入端数量		6; 集成
源型输入/漏性输入		是; 可选择，每组
输入电压
● 额定值 (DC)		24 V
● 对于信号“0”		0 至 5 V
● 对于信号“1”		小值 15 V
输入电流
● 对于信号“1”，典型值		2.5 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化		是; 全部
— 从“0”到“1”时，小值		0.2 ms
— 从“0”到“1”时，大值		12.8 ms
对于报警输入端
— 可参数化		是; E 0.0 至 E 0.3
用于技术功能
— 可参数化		是; （E 0.0 至 E 0.5）30 kHz
导线长度
● 屏蔽，大值		500 m; 标准入口： 500 m，快速计数器： 50 m
● 未屏蔽，大值		300 m; 不用于高速信号
数字输出
数字输出端数量		4; 晶体管
短路保护		否; 外部预设
感应式关闭电压的限制		1 W
输出端的通断能力
● 电阻负载时的大值		0.75 A
● 照明负载时的大值		5 W
输出电压
● 对于信号 “1”，小值		DC 20 V
输出电流
● 对于信号“1”的额定值		750 mA
● 针对信号“0”的剩余电流，大值		0.1 mA
电阻负载时的输出延迟
● 从 “0” 到“1”，大值		15 μs; 标准输出，大值（A 0.2 至 A 0.3）15 μs；脉冲输出，大值（A 0.0 至 A 0.1）2 μs
● 从 ”1” 到“0”，大值		130 μs; 标准输出，大值（A 0.2 至 A 0.3）100 μs；脉冲输出，大值（A 0.0 至 A 0.1）10 μs
两个输出端并联
● 用于增加功率		是
开关频率
● 电阻负载的脉冲输出端，大值		20 kHz; A 0.0 至 A 0.1
输出端的总电流（每组）
所有安装位置
— 高可达 40 ℃，大值		3 A
水平安装位置
— 高可达 55 ℃，大值		3 A
继电器输出端
● 继电器输出端数量，集成		0
导线长度
● 屏蔽，大值		500 m
● 未屏蔽，大值		150 m
模拟输入
模拟电位计数量		1; 模拟电位计；分辨率 8 位
传感器
可连接传感器
● 双线传感器		是
— 允许的闭路电流（双线传感器） 大值		1 mA
1. 接口
接口类型		集成 RS 485 接口
物理组成		RS 485
协议
● MPI		是; 作为 MPI 从站，用于和 MPI 主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部 CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s
● PPI		是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s
● 串行数据交换		是; 作为可自由编程的接口，使用附带 ASCII 协议波特率的外部设备用于串联数据交换： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps；PC/PPI 电缆也可用作 RS 232/RS 485 变换器
MPI
● 传输速率，小值		19.2 kbit/s
● 传输速率，大值		187.5 kbit/s
集成功能
计数器数量		4; 快速计数器（每 30 kHz），32 位（包括符号），可用作正向或反向计数器或用于连接 2 个附带 2 个旋转 90° 的脉冲序列的增量编码器（大 20 kHz（A/B）计数器）；释放和复位输入可参数化；当达到额定值时有中断可能（包括任意内容的子程序的调用）；转换计数方向等
计数频率（计数器），大值		30 kHz
报警输入端的数量		4; 4 个上升脉冲和/或 4 个下降脉冲
脉冲输出端的数量		2; 快速输出端，20 kHz，有中断可能；脉冲波长和频率可调制
极限频率（脉冲）		20 kHz
电位隔离
数字输入电位隔离
● 在通道之间		是
● 在通道之间，分组点数		2 和 4
数字输出电位隔离
● 在通道之间		是; 光电耦合器
● 在通道之间，分组点数		4
允许的电位差
在不同电路之间		DC 500 V 在 DC 24 V 和 DC 5 V 之间
防护等级和防护类别
防护等级符合 EN 60529
● IP20		是
环境要求
运行中的环境温度
● 水平安装，小值		0 °C
● 水平安装，大值		55 °C
● 垂直安装，小值		0 °C
● 垂直安装，大值		45 °C
气压符合 IEC 60068-2-13 标准要求
● 允许范围，下限		860 hPa
● 允许范围，上限		1 080 hPa
相对空气湿度
● 操作，小值		5 %
● 操作，大值		95 %; RH 应力强度 2 符合 IEC 1131-2
组态
编程
● 操作备用装置		二进制运算、比较运算、时间运算、计数运算、时钟运算、传输运算、表格运算、逻辑运算、移动和旋转运算、转换运算、程序控制运算、中断和通讯运算、堆叠运算、固定点运算、浮点运算、数字功能
● 程序编辑		自由循环 (OB 1)，报警控制，时间控制（1 至 255 ms）
● 程序组织		1 OB，1 DB，1 SDB 子程序有/无参数传输
● 子程序数量，大值		64
编程语言
— KOP		是
— FUP		是
— AWL		是
技术保护
● 用户程序保护/密码保护		是; 3 级密码保护
连接技术
插拔式 I/O 端子		否
尺寸
宽度		90 mm
高度		80 mm
深度		62 mm
重量
重量，约		270 g
