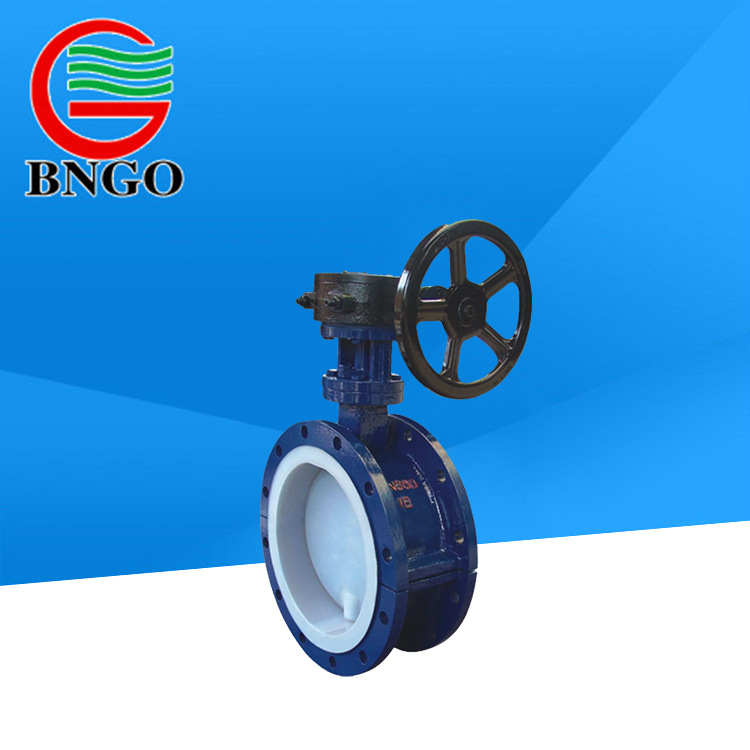

D341F国标衬氟法兰蝶阀 铸钢衬氟法兰蝶阀 双向密封法兰蝶阀 温州衬氟蝶阀 滨工(永嘉阀门制造)有限公司
品牌:其他品牌
型号:D341F
货期: 期货 7天内发货
联系我时,请告诉我是在易卖工控网看到的,谢谢!
联系热线: 13311691260 021-60646975
滨工(永嘉阀门制造)有限公司
8年
描述5.0 服务5.0 物流5.0
——— 宝贝详情 ———
衬氟法兰蝶阀

![]()
温馨提示
以上部分产品属性价格仅供参考,详情请来电咨询,谢谢您的配合!

衬氟法兰蝶阀
一、D341F衬氟蝶阀概述:
蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。
蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
二、D341F衬氟蝶阀结构特点:
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2.四级加载弹性密封,***保证了阀门内、外的零泄漏;
a.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
b.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c.轴的径向采用O型圈与金属垫的组合;
d.阀座镶在有弹性条的阀体的槽内;
3.采用可调弹性弹子定位。定位准确,结构简单。
三、D341F衬氟蝶阀基本型号:
手 | DA41F/P 半衬 | 蜗 | DA341F/P 半衬 |
DA41F3 全衬里 | DA341F3 全衬里 | ||
DA41F4 全衬里 | DA341F4 全衬里 | ||
DA41F46 全衬里 | DA341F46 全衬里 | ||
气 | DA641F/P 半衬 | 电 | DA941F/P 半衬 |
DA641F3 全衬里 | DA941F3 全衬里 | ||
DA641F4 全衬里 | DA941F4 全衬里 | ||
DA641F46 全衬里 | DA941F46 全衬里 |
四、D341F衬氟蝶阀零件材料:
零件名称 | 材料 |
上下阀体 | 铸铁、铸钢、不锈钢、衬F46、F3 |
阀座 | 铸钢 |
带杆蝶板 | 铸钢、不锈钢、衬F46、F3 |
填料 | F4 |
衬垫 | 硅橡胶 |
蜗轮手柄 | 球墨铸铁 |
五、D341F衬氟蝶阀解剖图:

六、D341F衬氟蝶阀连接尺寸:

衬氟法兰蝶阀
![]()
