变电所运维云平台

一、云平台建设背景

  2015年3月25号，国务院发布《中共中央、国务院关于进一步深化电力体制改革的若干意见》（中发[2015]9号），简称“电改9号文”。而本次新电改的重点是“三放开一独立三强化”：输配以外的经营性电价放开、售电业务放开、配电业务放开、公益性和调节性以外的发供电计划放开，交易平台独立。本次电改将有利于还原电力的商品属性，实现电力交易市场化，从而激发电力企业的市场活力，重塑电力工业价值链，并将带动以下业务的发展：

●售电业务

  计量、结算

●运维业务：平台为运维公司提供线上数据服务

  巡检、故障抢修、无人值守、动环（变压器温度、铜排温度、线缆温度、环境温湿度、水浸、烟雾）、安防（门禁、报警、视频、火灾探测）、照明控制、给排水控制等；

●用能管理

  需求响应、需量申报、谐波治理、节能诊断、综合用能报告等；

●新能源接入业务

  分布式光伏、充电桩、储能、微网等；

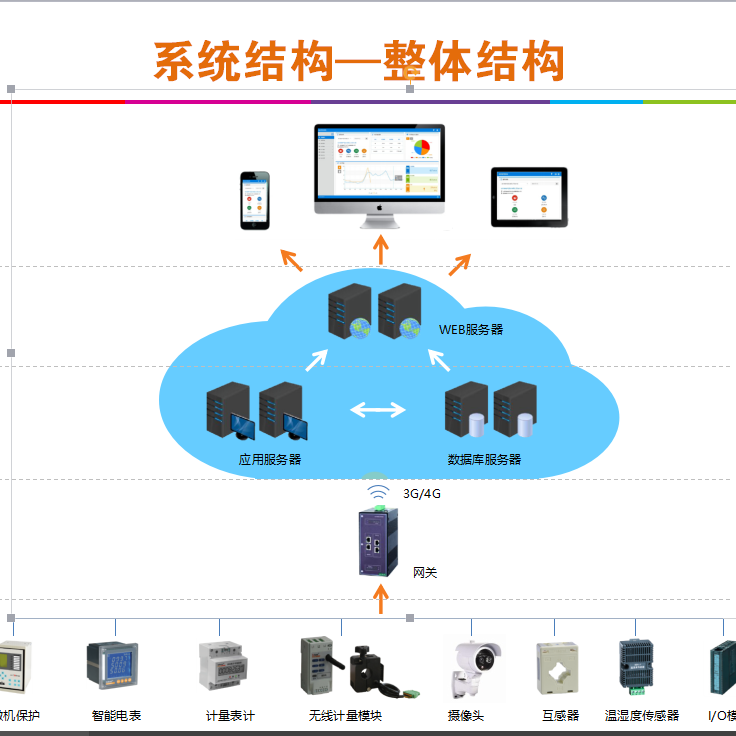

二、云平台整体结构

三、云平台功能

●基础数据配置

用户管理

权限管理

测量装置配置

●设备管理

设备档案（配电线缆、变压器、配电设备）

设备检修、维修档案

●在线监测

一次配电图

通讯状态图

越限、故障告警

需量监测

●历史数据查询

电气参数

环境参数

报警信息

●变电所运维管理

巡视计划

故障检修

派工、交接班

为运维公司提供线上数据服务

●报表、统计数据

分时段用电统计

功率因素分析

事件统计、故障统计

分项能耗

地图导航

结合电子地图显示变电所的分布情况，并汇总变电所数量、累计装机容量、累计运行容量等信息，点击图标可跳转至变电所详细信息；

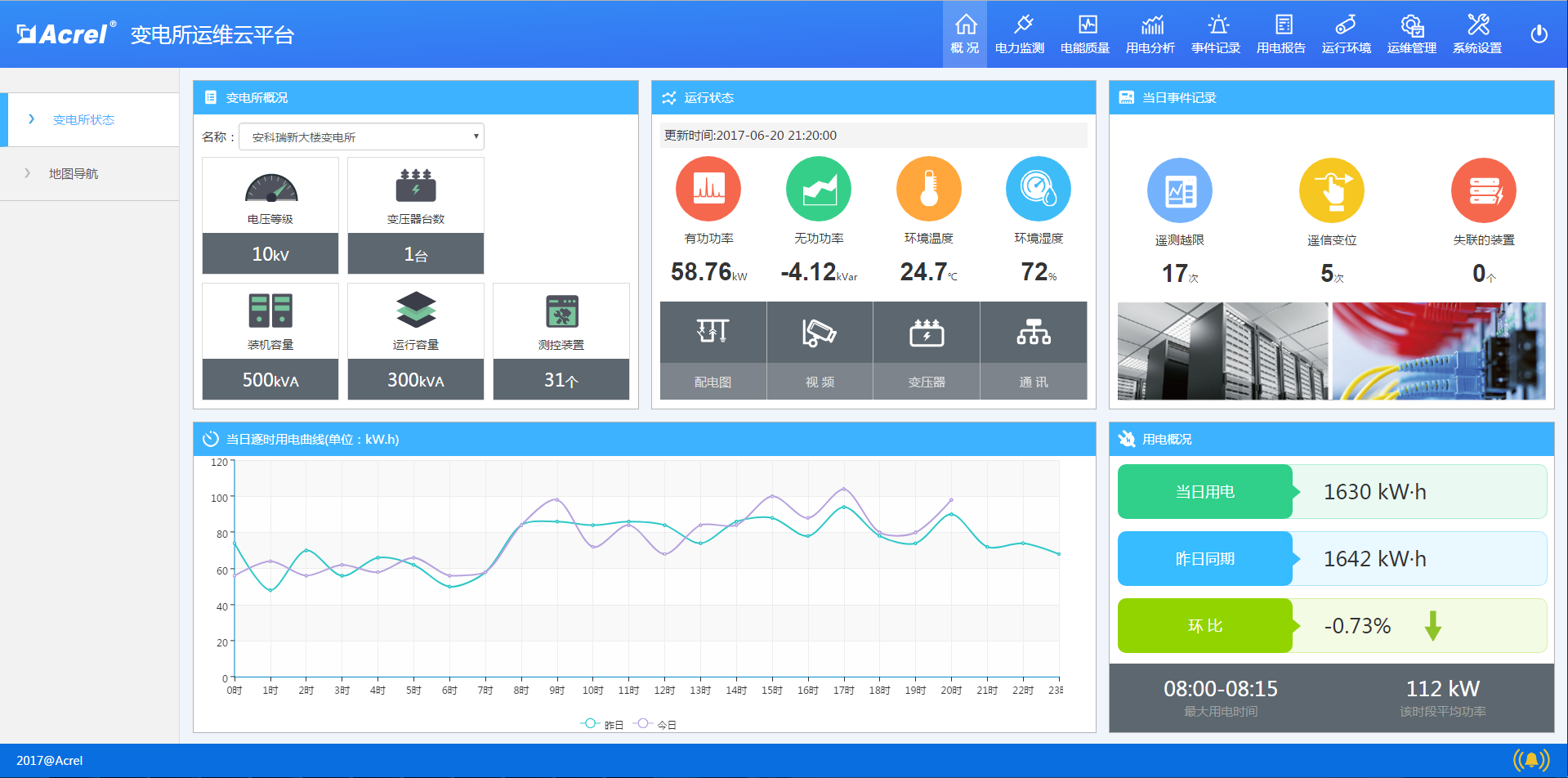

变电所概况

显示某个变电所的基本信息（电压等级、变压器台数、装机容量、运行容量）、运行状态（功率、环境温湿度等）、事件信息（遥信事件、遥测事件）、当日用能情况（逐时用能趋势、环比用能情况）；

电力参数查询

可查询电力仪表的某天的电力数据（电流、电压、功率、频率、谐波等），并以图表和表格的形式显示，数据可导出至EXCEL；

用能报表

可统计每一块电力仪表每小时、每天、每月的用电情况，并进行同比、占比分析，相关数据可导出至EXCEL；

运行环境

显示某个变电所的仪表通讯状态、环境信息（温度、湿度、水浸、烟雾等）、视频信息等；

事件及报警信息

当系统监测到遥测越限、遥信变位事件时，主动以声音、短信的形式告知用户，并记录相关事件供今后查询统计；

变电所巡检

通过系统编制巡检计划，经审核后生成巡检任务推送到巡检人员的手机上，巡检人员执行巡检任务并登记巡检内容；

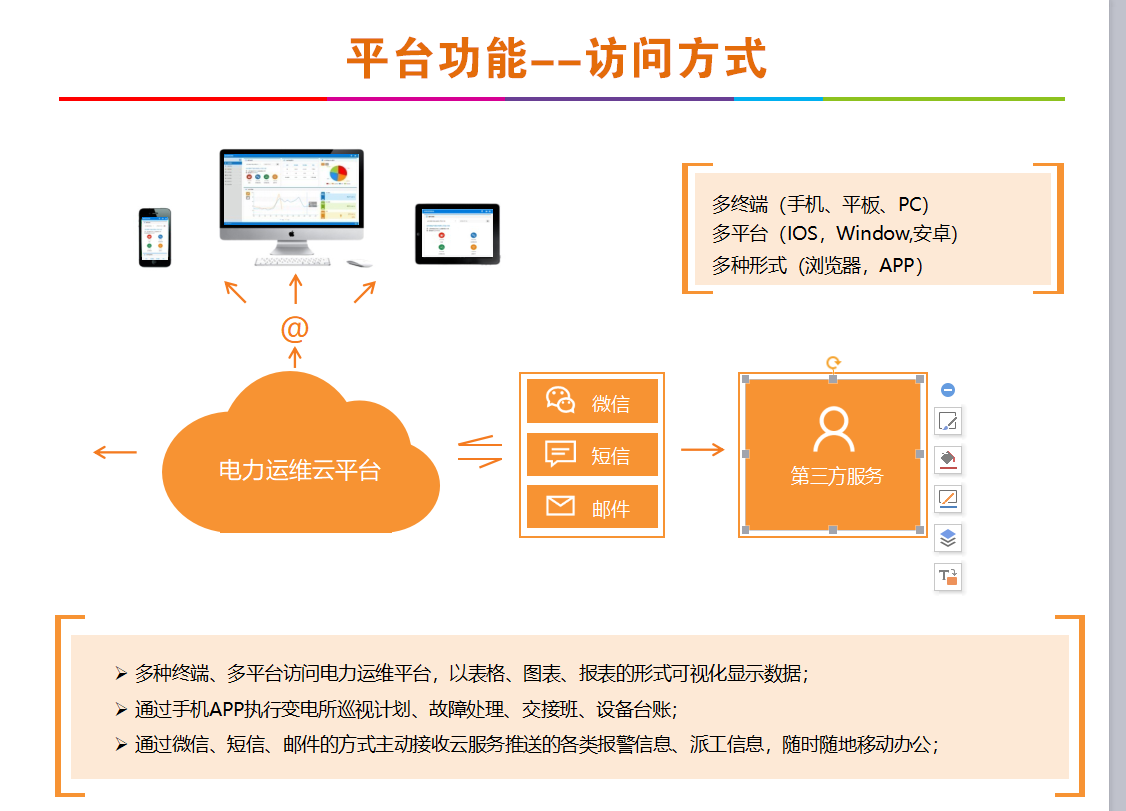

四、云平台访问方式

五、变电所改造

1、系统结构

2、改造清单

六、合作模式

1、硬件+服务费模式

硬件包含与变电所改造有关的多功能电表、综合保护装置、无线测量模块、非电量传感器（烟雾、门禁、水晶、摄像头等）、网关，服务费根据变电所接入仪表的数量收取（例如某个变电所安装有仪表50个，每个仪表每年收取50元的服务费，则该变电所每年需交2500元的服务费），客户不需要再购买软件。

此种模式下，电力运维公司将数据托管在我司云平台里，我司给电力运维公司分配用户名，使其可访问与权限相匹配的数据。

费用构成：硬件费+服务费

2、硬件+平台费模式

硬件与模式1相同，此模式可将云平台部署在客户指定的服务器中，作为客户企业级电力运维云平台使用，数据存放在客户自己的服务器里。

此模式客户需要一次性购买平台软件，如果客户没有技术力量维护运维平台，则还需每年支付一定的服务费用。

费用构成：硬件费+平台费+服务费（如需）

3、硬件模式

硬件与模式1相同，此模式可将云平台部署在第三方运维平台，安科瑞公司提供变电所改造方案，通过网关将数据上传至第三方运维平台。

费用构成：硬件费

• • 多种终端、多平台访问电力运维平台，以表格、图表、报表的形式可视化显示数据；
  • 通过手机APP执行变电所巡视计划、故障处理、交接班、设备台账；
  • 通过微信、短信、邮件的方式主动接收云服务推送的各类报警信息、派工信息，随时随地移动办公；
