Acrelcloud-6000安全用电管理平台访问地址：
safe.acrelcloud.cn 用户名：acrel002  密码：无

智慧消防云平台

　　前言：据公安部消防局数据公布，2016年全国共发生火灾31.2万起，亡1582人，伤1065人，直接财产损失37.2亿元，因违反电气安装使用规定等引发的火灾占总量的30.4%。智慧用电监测预警系统通过物联网技术对电气引发火灾的主要因素(导线温度、电流、电压和漏电流)进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患(如：线缆温度异常、短路、过载、过压、欠压及漏电等)，有效防止电气火灾的发生。

　　相关报告：人口密集的五小场所相关火灾新闻

　　新闻1：2017年2月5日17时26分，位于天台县赤城街道春晓花园5幢5-1号的足馨堂足浴中心发生火灾。现场发现8人死亡，10人经抢救无效死亡。另有20人陆续到医院检查，其中18人留院治疗。

　　火灾造成18人死亡，18人受伤，相关责人被追究责任。

　　新闻2：北京大兴，2017年11月18日晚18时15分，北京市119指挥中心接到报警，大兴区新建二村新康东路8号发生火灾。经全力施救，共营救搜救出被困人员73人，其中19人遇难，8人受伤。受伤人员被迅速送往医院进行救治。当晚21时06分，地下冷库明火被扑灭。

　　经初步调查勘验，起火建筑东西长80米，南北宽76米，占地面积6080平方米，建筑面积约20000平方米，地下一层，地上两层，局部三层。地下一层为冷库区，共有6个冷库间，总面积5000平方米，目前正处于设备安装调试阶段。地上一层为餐饮、商店、洗浴、广告制作、生产加工储存服装等商户，总面积约6600平方米;地上二层、局部三层均为出租房，总面积约8300平方米，共305间房、租住400余人。该建筑是典型的集生产经营、仓储、住人等于一体的“三合一”、“多合一”建筑。

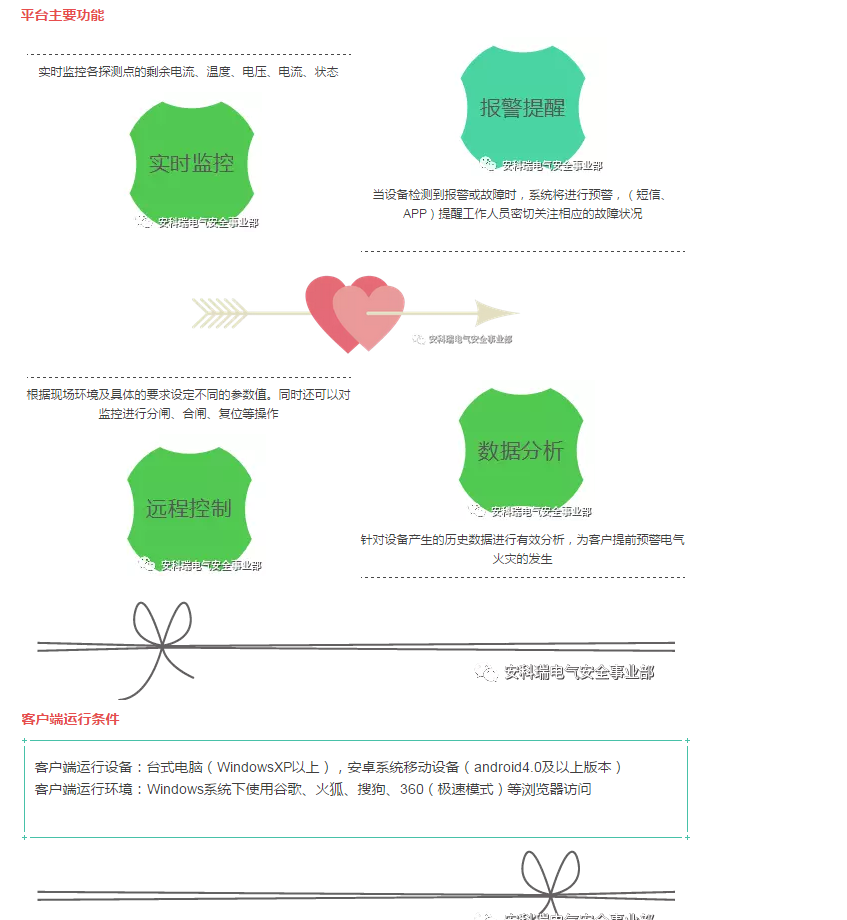

　　一、安全用电实现的项目意义

　　1、数据监控

　　系统对过剩余电流、短路、过温度、过载、过压、欠压等电气故障进行实时监控、报警、记录。

　　2、云端远程控制

　　便捷地对设备进行远程控制。通过手机或网站能够远程对具体设备实施紧急拉闸、设置报警参数等控制指令

　　3、数据和隐患分析

　　数据分析结果可以为用户提供参考价值，及早发现问题、杜绝隐患。

　　4、消息提醒

　　一旦发生任何电气报警，用户APP或手机短信将在5-10秒内到达用户手机端(视运营商网络状况)。

　　5、权限管理

　　三级金字塔管理权限。每个数据上传节点可指定管理员。金字塔型的权限管理保障了管理、运营、使用的安全和便捷性。

　　6、大数据存储

　　云平台提供超大容量的信息储存及稳定的服务，提升了服务质量，能够追溯至几年前的数据。

　　7、集中监控

　　数据通过每个节点的2G/3G网络传输至云端集中式管理和监控，主控端布置于城市消防大队或运维单位，数据可存储至***云。

　　8、成本降低

　　每个项目节点仅需配置探测器和无线传输模块，无需配置主机和数据库，插电自动连接云端，大大节约硬件成本和安装调试成本。

　　二、应用场景

　　三、技术标准

　　本平台遵循以下标准开发：

　　GB 13955-2005《剩余电流动作保护装置的安装和运行》

　　GB 14287-2014《电气火灾监控系统》

　　GB 50016-2006《建筑设计防火规范》

　　GB 50045-1995《高层民用建筑设计防火规范》

　　GB 50116-2013《火灾自动报警系统设计规范》

　　JG J16-2008《民用建筑电气设计防火规范》

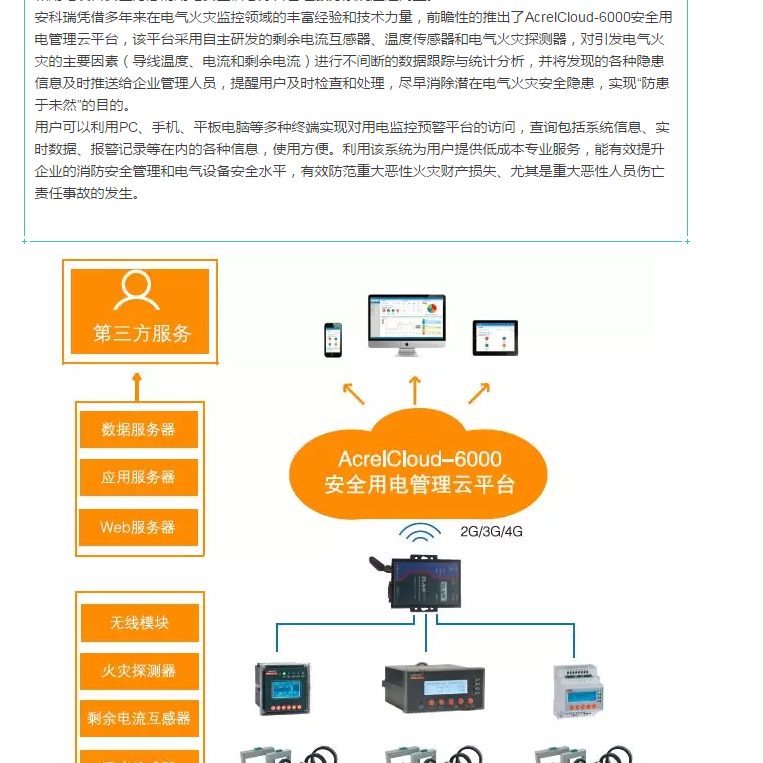

　　四、安全云平台整体结构

　　1、硬件型号配置列表

ARCM200L为例：

　　2、无线模块介绍

　　AF-GSM100和AF-GSM200模块是一款2G无线模块，仅支持GSM网络，即仅支持移动和联通的上网卡。该模块有一个RS-485接口和一个RS-232接口，这两个通讯接口都可以当做调试口，但只有RS-485接口可以接仪表作为数据采集接口。另外该模块还配有一个RJ45接口(网口)，该接口无实际功能，不能用作调试。

　　该无线模块为消防火灾云平台专用模块。

　　目前AF-GSM200模块将作为未来主要出货的模块。

　　AF-GSM100每月需要流量70-80MB左右，而AF-GSM200仅需要20MB，因此100即将淘汰。

　　目前我司自制的无线一体化的火灾表已经初步测试完成，预计两个月内能开始出货。

　　另外，如果客户指定使用电信流量卡的话，可以选用NB-LOT的无线模块设备方案。

　　五、主要功能介绍

　　1、首页介绍

　　(一)消息提醒

　　显示需要处理的任务及报警消息;点击“查看”按钮跳转到报警确认界面或任务处理界面;支持批量确认和删除报警信息

　　(二)隐患统计

　　以曲线图的方式展示当月隐患数量

　　(三)地图查询

　　地图查询项目信息

　　2、实时监控

　　(一)地图查询

　　地图查询项目信息

　　(二)设备监控

　　可以按监控设备识别号、省、市、区县筛选，显示设备图片、设备识别号、设备详情、报警记录

　　a、点击“设备详情”后在弹出界面显示项目识别号、监控设备号、省、市、区县、详细地址

　　b、点击“报警记录”后在弹出界面显示设备相关报警记录，包括报警时间、报警描述、处理进度

　　(三)探测器监控

　　可以按监控设备识别号、探测器ID、探测器型号、区域筛选，显示设备图片、设备识别号、探测器ID、DI、DO实时状态

　　a、点击“设备详情”后在弹出界面显示项目识别号、监控设备号、探测器ID、区域、位置、实时信息、历史信息

　　b、点击“报警记录”后在弹出界面显示设备相关报警记录，包括报警时间、报警描述、处理进度

　　(四)事件查看

　　可以按时间、监控设备识别号、探测器ID、探测器型号、区域筛选，显示事件记录

　　3、隐患管理

　　隐患管理包括隐患巡查、隐患处理、隐患记录、隐患提醒、工单处理和隐患批量处理等功能

　　可以实现数据汇总;系统体检;分析报告;能耗统计;能耗报表。
