SDSB-5KVA/50KV工频耐压试验装置工频耐压试验装置厂家,工频耐压试验装置报价,工频耐压试验装置直销
一、产品概述

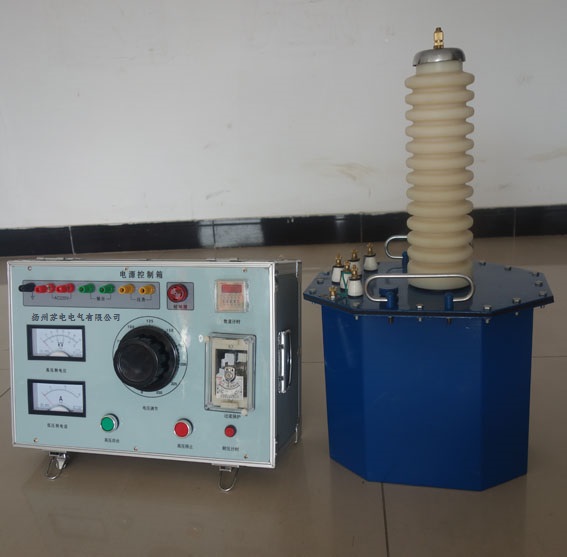

SDSB-5KVA/50KV工频耐压试验装置是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。

SDSB工频耐压试验装置系列轻型高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

二、产品结构

SDSB铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的耦合损耗。高压硅堆用特殊工艺封装在

套管内，产品的外壳制成与器芯配合较佳的八角形结构，整体外型美观大方。

三、工作原理

1、SDSB为单相变压器，联结组标号II。单台高压试验变压器的工作过程，用交流220V（10KVA（含10KVA）以上为380V）电压接入电源控制箱（台），经电源控制箱（台）内自藕调压器（50KVA以上调压器外附）调节0~200V（10KVA以上0~400V）电压至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压

四、技术指示

1、使用环境条件
环境温度不高于+45℃、不低于—20℃；
空气相对湿度不大于90%；
海拔高度不超过2000米；
2、工作电压
电源控制箱（台）输入电压为工频220V或380V、相对误差不超过±10%；（具体使用电压根据用户所定试验变压器规格选取）
3、SDSB（J）-5KVA/50KV参数；
额定容量：5KVA

高压输出电压：50KV 高压输出电流：100mA

输入电压：0-200V

输入电流：25A

SDKZ-5KVA/220V控制台（操作箱）
额定容量：5KVA

输入电压：220V 50HZ ±10%

输出电压：0-230连续可调

输出电流：25A

仪表电压：100V

仪表指示：AC50KV

仪表电流：0-25A

本控制箱（台）具有零位保护、过流调节、过流保护、时间调节、时间报警等功能。
