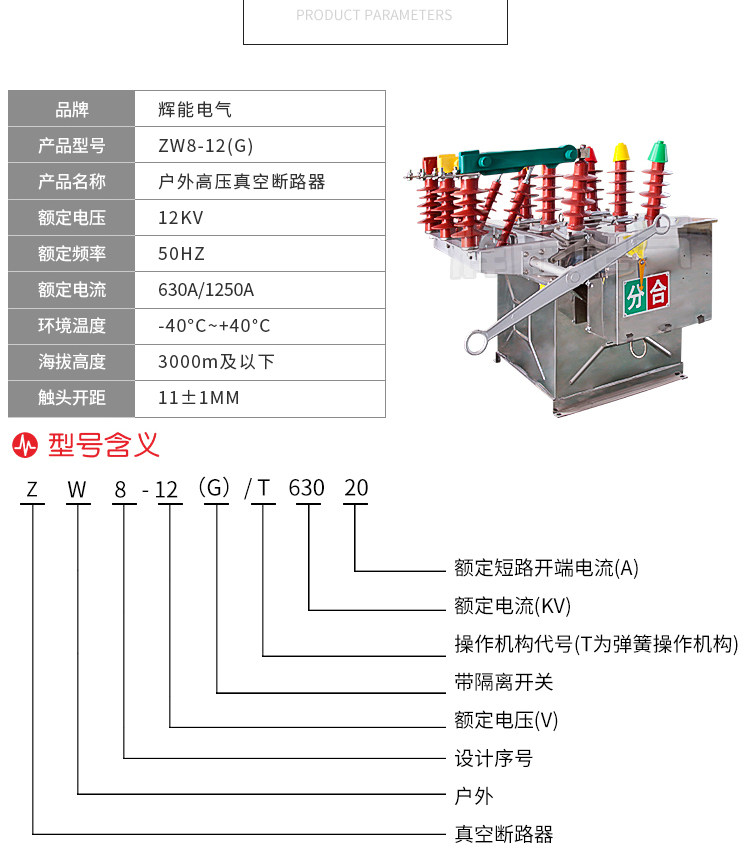

ZW8-12G户外高压真空断路器

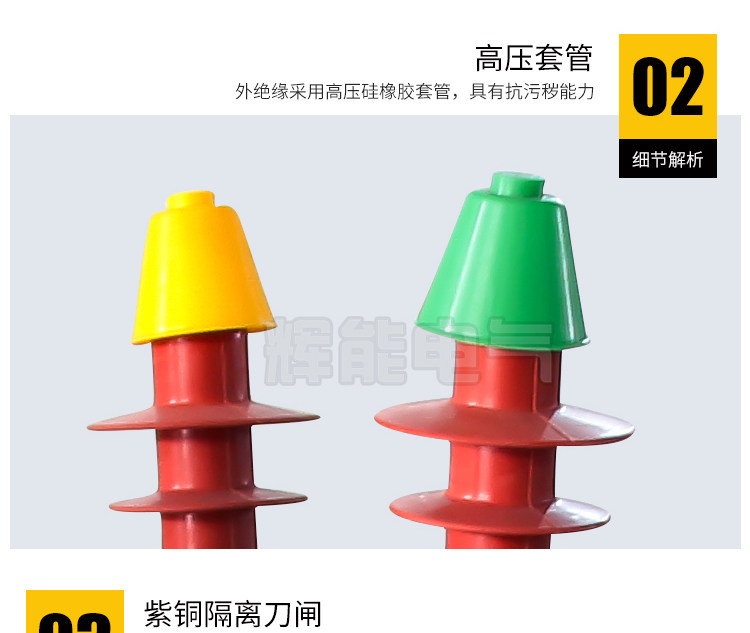

     ZW8-12G户外高压真空断路器系三相交流50Hz户外高压开关设备，主要用于12kV农网和城网的电力系统，作为分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所。断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。

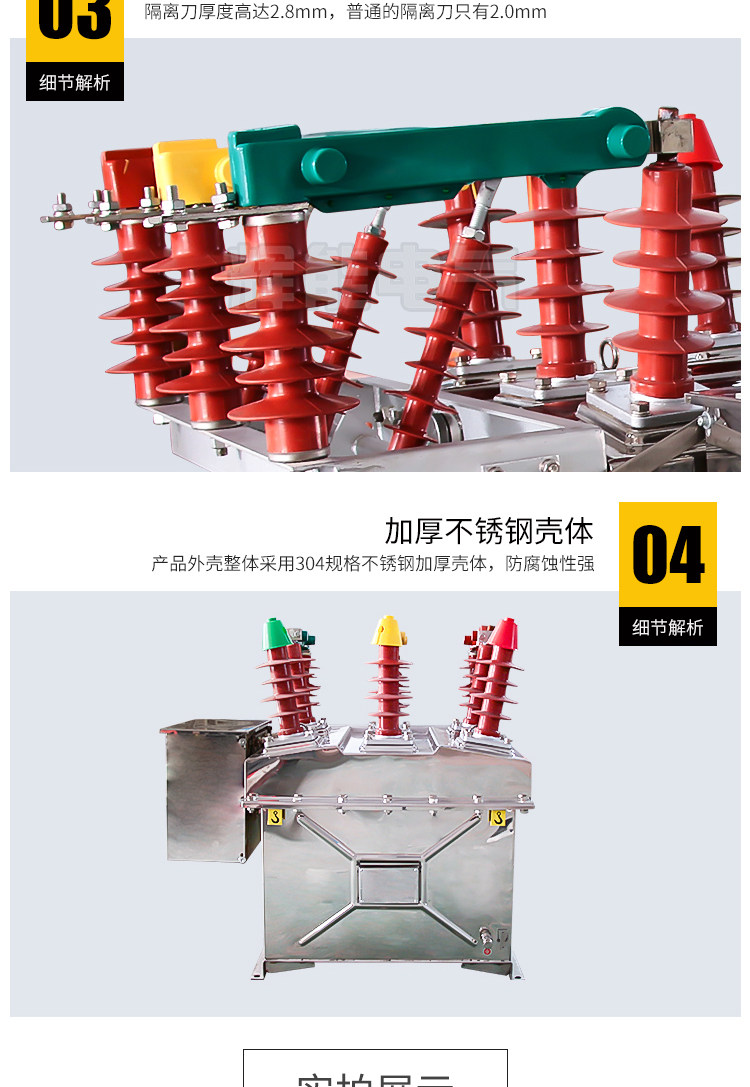

     ZW8-12G户外高压真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。
使用条件 
    ZW8-12G户外高压真空断路器正常使用条件 
a) 周围空气温度: -40℃～+40℃； 
b) 海拔高度: 不超过2000m; 
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； 
d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； 
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；

安装、维护 
 1 操作人员应初步了解产品的性能及安装调整、维护知识，对运行中问题应予以记录，必要时通知制造厂家。 
 2 产品在安装前要进行外观检查。观察一下产品的绝缘套管是否有损伤，分合指示、储能指示是否有漏装现象，箱体是否有变形等。检查完毕后，产品要装    在高4m以上的柱子上使用。带隔离开关的断路器安装时应认真检查隔离开关与断路器之间的机械联锁装置动作的准确性。 
 3 产品在投入运行前，就仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构进行操作，以检查各种动作是否正确。 
 4 断路器的各项参数在出厂检验时就已经调整好，用户不必开机检查；按要求进行耐压试验后，即可安装。 

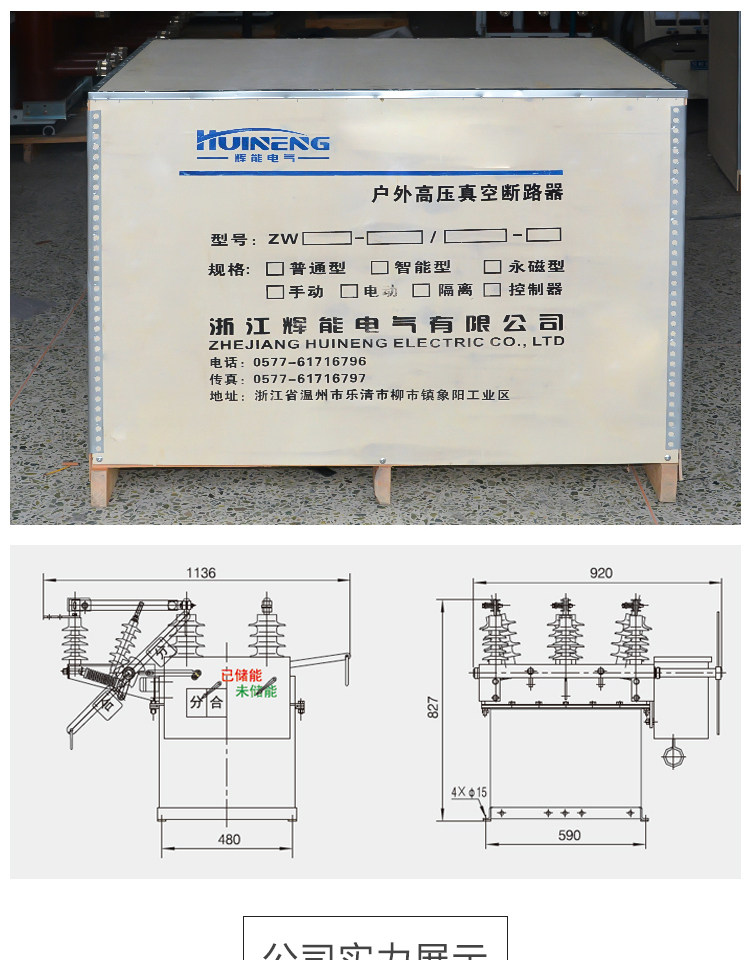

 5 断路器可以单杆架设，也可以双杆架设。断路器应平稳、牢固地安装在专用钢架上。安装示意图见图9。
 6 产品定期进行小检，主要检查断路器的动作是否正常。带隔离开关的断路器，隔离开关每年检查2次，内容有检查隔离开关与断路器之间的机械联锁动作   是否正常，并在活动部件注入一些润滑脂。 
 7 断路器底部的干燥剂为细孔硅胶，在其颜色变成浅黄时需更换。也可根据当地的气候条件定期更换。 
运输、验收及贮存 
 1 运输 
运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
 2 验收 
用户收到断路器后应进行如下验收工作： 
 1)检查包装是否损坏；
 2)对照产品装箱单检查文件、附件是否齐全；
 3)检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。
3 贮存 
  本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。 
 
随机文件及备品配件 
  1 产品合格证；
  2 断路器使用说明书；
  3 出厂检验报告； 
  4 装箱单；
  5 二次配线图； 
  6 操动机构使用说明书；
  7 随机备品配件。
