￥价格面议 库存：111 举报

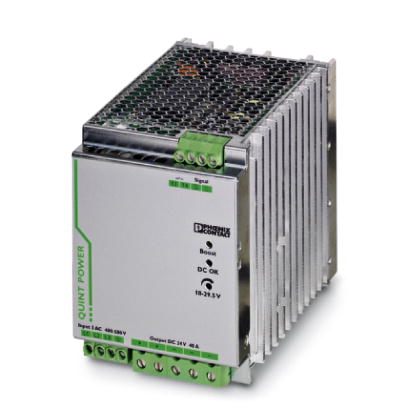

菲尼克斯Phoenix电源 端子 交换机电源 - QUINT-PS-3X400-500AC/24DC/20 - 2938
品牌：菲尼克斯电源
型号：QUINT-PS-3X400-500AC/24DC/20 - 2938727
货期： 现货 1天内发货
联系我时，请告诉我是在易卖工控网看到的，谢谢！
联系热线： 13636387606 021-56503715-8051
上海桂伦自动化设备有限公司张伟
7年
描述5.0 服务5.0 物流5.0
——— 宝贝详情 ———
| | | |
 结构框图 |
| 宽度 | 160 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 125 mm |
| 备用端子宽度 | 122 mm |
| 备用端子高度 | 130 mm |
| 备用装配视图 | 163 mm |
| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的***相对湿度（操作） | 95 % (25°C时，无冷凝) |
| 气候等级 | 3K3（符合EN 60721标准） |
| 污染等级 | 2 |
| 额定输入电压范围 | 3x 400 V AC ... 500 V AC |
|---|---|
| 输入电压范围 | 3x 320 V AC ... 575 V AC (适用所有的三相电网) |
| 450 V DC ... 800 V DC | |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| PE放电电流 | < 3.5 mA |
| 电耗量 | 约 3x 1.1 A (400 V AC) |
| 3x 1 A (480 V AC) | |
| 额定功耗 | 526 W |
| 冲击电涌电流 | < 15 A (典型) |
| 电源缓冲 | > 23 ms (400 V AC) |
| > 25 ms (480 V AC) | |
| 选择合适的保险丝 | 3x 6 A ... 16 A (特性B、C、D、K) |
| 保护名称 | 瞬态电涌保护 |
| 保护电路/组件 | 压敏电阻 |
| 额定输出电压 | 24 V DC ±1 % |
|---|---|
| 输出电压（USet）的设置范围 | 22.5 V ... 28.5 V |
| 额定输出电流（IN） | 20 A (高达60 °C) |
| POWER BOOST (IBoost) | 27 A |
| 衰减 | 60 °C (2.5%/K) |
| 并连 | 是，用于冗余和增加容量 |
| 串连 | 是 |
| 主动电流限制 | IBOOST约为27A（短路情况下） |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) |
| < 2 % (负载的变化，动态10 % ... 90 %) | |
| < 0.1 % (输入电压的变化范围为±10 %) | |
| 残波 | < 10 mVSS (额定值) |
| 输出功率 | 480 W |
| 典型响应时间 | < 1 s |
| 峰值切换电压额定负载 | < 60 mVSS (20 MHz) |
| ***空转功耗 | < 7 W |
| ***额定负载功率损耗 | < 47 W |
| 净重 | 1.93 kg |
|---|---|
| 工作电压显示 | 绿色LED |
| 效率 | > 91 % (400V AC和额定值时) |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
| 2 kV AC (常规测试) | |
| 绝缘电压输入／PE | 3.5 kV AC (类型测试) |
| 2 kV AC (常规测试) | |
| 绝缘电压输出／PE | 500 V DC (常规测试) |
| 保护等级 | I (带PE连接) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距50 mm |
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线***横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线***横截面 | 4 mm² |
| 最小导线横截面AWG | 24 |
| ***导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 连接方式 | 螺钉连接 |
|---|---|
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线***横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线***横截面 | 10 mm² |
| 最小导线横截面AWG | 20 |
| ***导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
