概述

应用

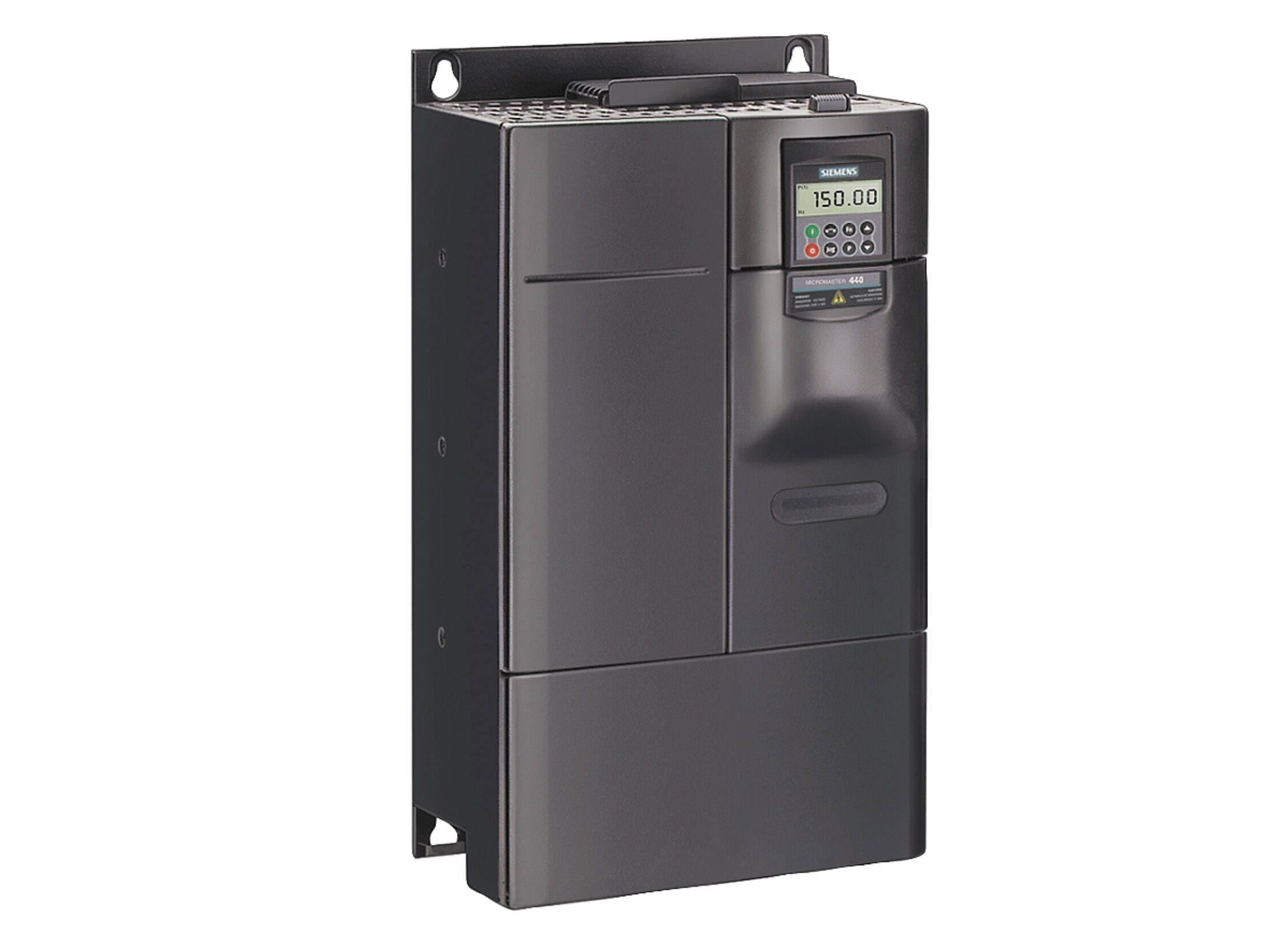

MICROMASTER 430 变频器适用于多种变速驱动应用。其灵活性使之具有极为广泛的应用范围。它特别适合与工业泵和风机一起使用。

此变频器具有以用户为导向的性能和易于使用的特性。它比 MICROMASTER 420 （即带人工和自动切换的优化的操作员面板）有更多的输入和输出，并且有适配软件的功能。

设计

MICROMASTER 430 变频器采用模块化设计。操作员面板和通讯模块很容易更换。

主要特性

引导调试简单
模块化结构允许组态的***灵活性
六个可编程的独立数字量输入
两个可量测的模拟量输入(0 V 到 10 V， 0 mA 到 20 mA) 也可以被用作第 7 个 / 第 8 个数字量输入
两个可编程模拟量输出（0 mA 到 20 mA）
三个可编程继电器输出
30 V DC/5 A，阻性负载
250 V AC/2 A，感性负载
因高脉冲频率而获得低噪音电机运转,可调节（如果必要，可降额运行）。
电机和变频器保护
在 PID 控制（电机分级）的基础上，最多可以控制 3 台附加驱动
接在主电源（带外部旁路电路）上运行驱动
低能量方式
检测泵的干运转状态（皮带故障检测）

选件（概述）

线性换向扼流圈
输出扼流圈
LC 滤波器和正弦滤波器
密封盘
基本操作员面板 2（BOP-2），用于参数化变频器
通讯模块
- PROFIBUS
- DeviceNet
- CANopen
PC 连接套件
装配套件，用于在控制柜门上安装操作员面板
PC 启动工具，可在 Windows 98/NT/2000/ME/XP Professional 系统中执行
通过 Drive ES 实现 TIA 集成

国际标准

MICROMASTER 430 变频器符合欧盟低压电器规范的要求。
MICROMASTER 430 变频器带有 CE 标记。
符合 u_L 和 cu_L认证
c-tick

机械特点

模块化设计
工作温度： –10 °C to +40 °C (+14 °F to +104 °F)
功率密度高，外壳结构紧凑
简单的分离电缆连接，电源和电机连接，获取最优电磁兼容性
可拆卸式操作面板
可拆卸式 I/O 板上无螺丝控制端子

性能特点

最新 IGBT 技术
数字式微处理器控制
磁通电流控制(FCC)，用于提高动态响应以及优化电机控制
线性V/f 特性曲线
平方 V/f 特性曲线
多点特性曲线（可编程 V/f 特性曲线）
快速重启
滑动补偿
电源失灵或故障之后自动重启装置
节能模式 （例如：使低速运行的泵停机）
电机分级（连接或断开另外的电机，把一台逆变器用作泵串级中的控制驱动）
手动 / 自动模式
负载转矩监控（皮带故障检测, 检测泵的干运转状态）
高级内置 PID 控制器，用于简单过程控制
可编程加/减速，0 s 到 650 s
斜坡平滑
用于无脱扣操作的快速电流限制(FCL)
快速，可重复数字量输入响应时间
使用两个高分辨率 10 位模拟量输入的精密调节
用于快速控制制动的复合制动器
四个跳越频率
用于 IT 系统的可移动式“Y” 电容器(带不接地电源，此“Y”电容器必须被拆掉，并且要安装一个输出电抗器)。

保护特征

过载能力
- 7.5 kW 到 90 kW：
  过载电流 1.4 x 3 s 额定输出电流（即 140 % 过载能力）以及  1.1 x 60 s 额定输出电流（即 110 % 过载能力）, 周期时间 300 s
- 110 kW 到 250 kW：
  过载电流 1.5 x 1 s 额定输出电流（即 150 % 过载能力）以及  1.1 x 59 s 额定输出电流（即 110 % 过载能力）, 周期时间 300 s
过电压 / 欠电压保护
逆变器过热保护
用于 PTC 或者 KTY 的特殊直接连接，以保护电机
接地故障保护
短路保护
I²t 电机热保护
锁定电机保护
停止防护
参数互锁

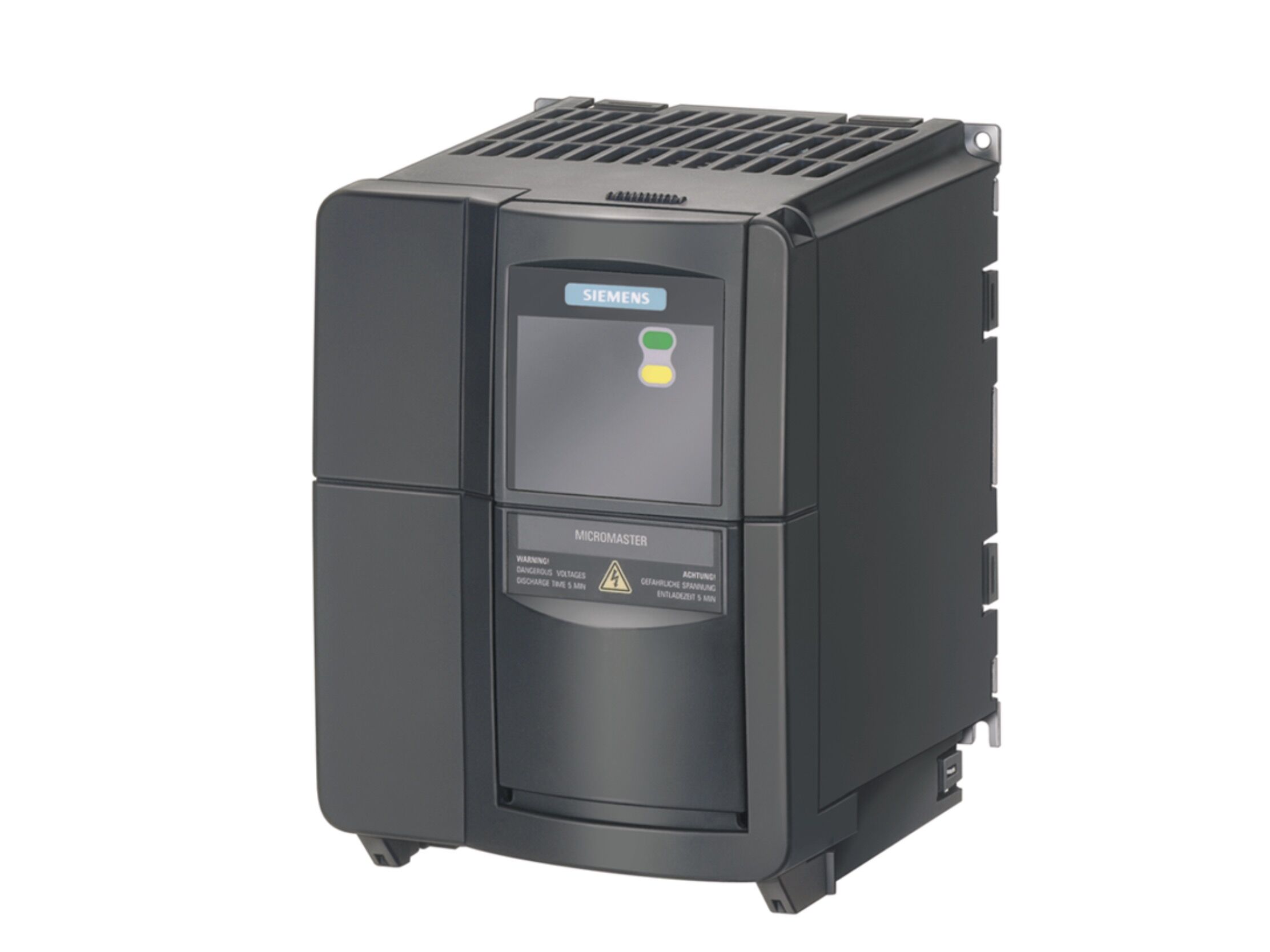

西门子MICROMASTER 430 6SE6430-2UD41-3FB0 西门子变频器,M430,SIEMENS变频器,晟锐西门子,晟锐变频器

技术规范

技术数据	MICROMASTER 430
电源电压和功率范围	380 V 到 480 V 3 AC ±10 %			7.5 kW – 250 kW （变转矩）
电源频率	47 Hz ~ 63 Hz
输出频率	适用于 7.5 kW 到 90 kW 的变频器			0 Hz ~ 650 Hz
输出频率	适用于 110 kW 到 250 kW 的变频器			0 Hz ~ 267 Hz
功率因数	≥ 0.95
变频器效率	适用于 7.5 kW 到 90 kW 的变频器			96 % 到 97 %
	适用于 110 kW 到 250 kW 的变频器			97 % 到 98 %
	(更多内容可登录以下网址： http://support.automation.siemens.com/WW/view/en/22978972)
过载能力	适用于 7.5 kW 到 90 kW 的变频器			过载电流 1.4 x 额定输出电流(即 140 % 过载能力) ，可以过载 3 s 和 1.1 x 额定输出电流 (即 110 % 过载能力) ，可以过载 60 s，循环时间 300 s
过载能力	适用于 110 kW 到 250 kW 的变频器			过载电流 1.5 x 额定输出电流(即 150 % 过载能力) ，可以过载 1 s 和 1.1 x 额定输出电流 (即 110 % 过载能力) ，可以过载 60 s，循环时间 300 s
冲击电流	低于额定输入电流
控制方法	线性 V/f 特性曲线；平方V/f特性曲线；多点特性曲线（可编程）V/f；磁通电流控制（FCC）；节能方式
脉冲频率	适用于 7.5 kW 到 90 kW 的变频器			4 kHz (标准型）  2 kHz – 16 kHz （2-kHz 为一档）
脉冲频率	适用于 110 kW 到 250 kW 的变频器			2 kHz (标准型）  2 kHz – 4 kHz （2kHz 为一档）
固定频率	15，可编程
跳跃频率范围	4，可编程
设定值分辨率	0.01 Hz 数字  0.01 Hz 连续  10 bit 模拟
数字量输入	6 个完全编程隔离的数字量输入模块；可切换 PNP/NPN
模拟量输入	2 个可编程模拟量输入 0 V - 10 V, 0 mA - 20 mA 和 –10 V - +10 V （AIN1） 0 V - 10 V 和 0 mA - 20 mA （AIN2）二者可用作第 7 / 8 数字量输入
继电器输出	3，可编程， 30 V DC/5 A（阻性负载）， 250 V AC/2 A（感性负载）
模拟量输出	2，可编程（0/4 mA – 20 mA）
串行接口	RS-485，选件 RS-232
电机电缆长度	适用于 7.5 kW 到 90 kW 的变频器		无输出扼流圈		* 50 m（屏蔽） * 100 m（未屏蔽）
	适用于 7.5 kW 到 90 kW 的变频器		有输出扼流圈		参见各型号选件
	适用于 110 kW 到 250 kW 的变频器		无输出扼流圈		* 200 m（屏蔽） * 300 m（未屏蔽）
	适用于 110 kW 到 250 kW 的变频器		有输出扼流圈		参见各型号选件
电磁兼容性	适用于 7.5 kW 到 90 kW 的变频器				提供有带内置 Class A 滤波器的变频器
	适用于无滤波器的变频器		7.5 kW - 15 kW		EMC 滤波器 Class B，符合 EN 55 011，作为选件提供
			18.5 kW - 90 kW		Schaffner Class B EMC 滤波器，符合 EN 55 011，作为选件提供
			110 kW - 250 kW		Class A EMC 滤波器，作为选件提供
制动	DC 制动，复合制动
防护等级	IP20
工作温度范围	适用于 7.5 kW 到 90 kW 的变频器				-10 °C 到 +40 °C (+14 °F 到 +104 °F)
工作温度范围	适用于 110 kW 到 250 kW 的变频器				0 °C to +40 °C (+32 °F to +104 °F)
贮存温度	-40 °C 到 +70 °C (-40 °F 到 +158 °F)
相对湿度	95 %（无冷凝）
安装高度	适用于 7.5 kW 到 90 kW 的变频器				***到海拔 1000 m ，无额定值降低
安装高度	适用于 110 kW 到 250 kW 的变频器				***到海拔 2,000 m，无额定值降低
标准 SCCR ( 短路电流额定值) ¹⁾	FSC: 10 kA FSD, FSE, FSF, FSFX, FSGX:42 kA
保护性能，用于	欠电压、过电压、过载，接地故障、短路、失速防止、锁定电机保护、电机过热、变频器过热、参数更改保护
符合标准	适用于 7.5 kW 到 90 kW 的变频器				U_L, cU_L, CE, c-tick
符合标准	适用于 110 kW 到 250 kW 的变频器				U_L 不久将可供货, cU_L不久将可供货, CE
CE 标记	符合欧盟低压指令 73/23/EEC

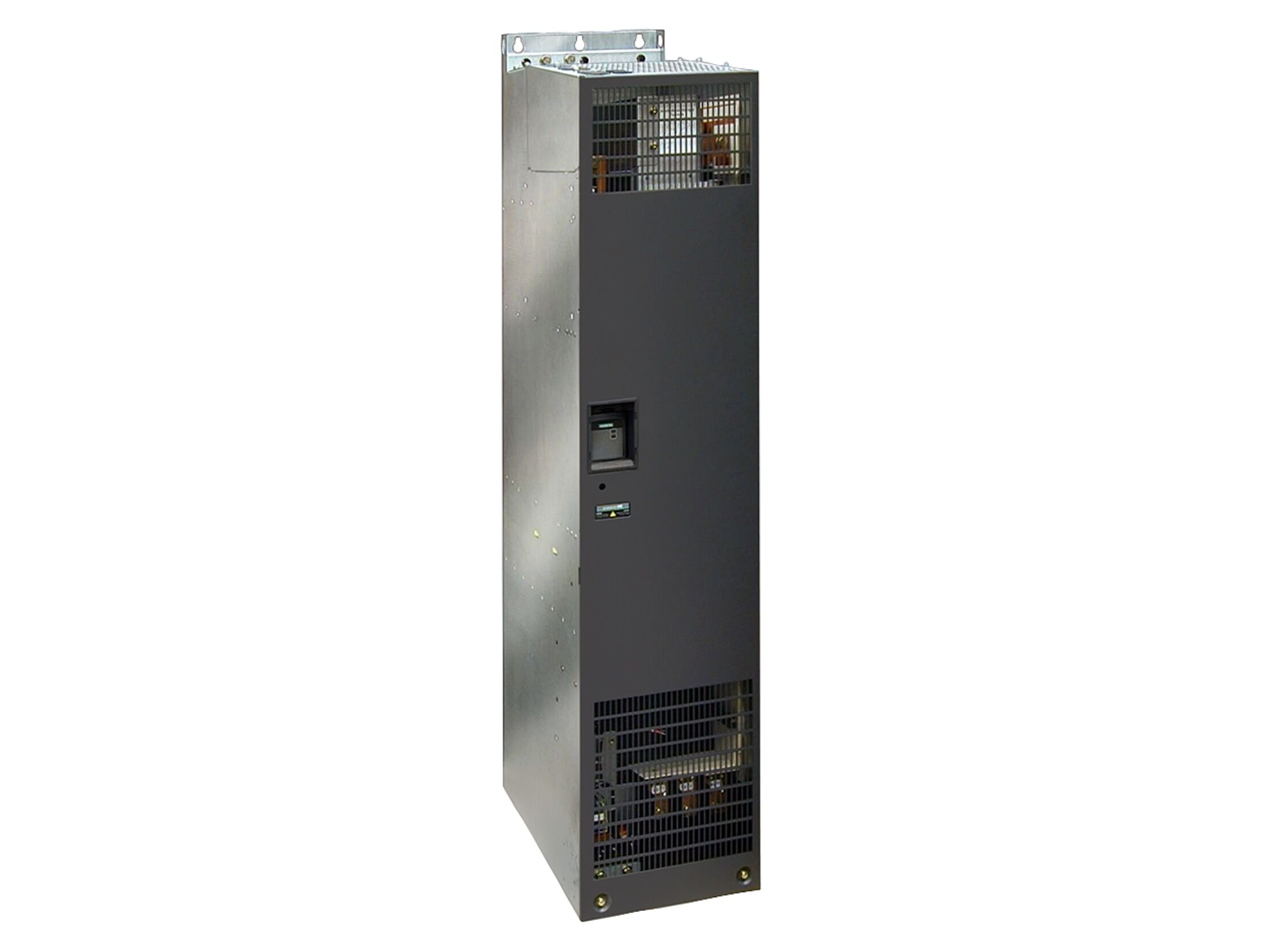

所需冷却空气体积流量、尺寸和重量（无选件）	机座号 (FS)	所需冷却空气体积流量(l/s)/(CFM)		H x W x D (mm)		重量，约（kg）
	C	54.9/116.3		245 x 185 x 195		5.7
	D	2 x 54.9/2 x 116.3		520 x 275 x 245		17
	E	2 x 54.9/2 x 116.3		650 x 275 x 245		22
	F 无滤波器	150/317.79		850 x 350 x 320		56
	F 带滤波器	150/317.79		1150 x 350 x 320		75
	FX	225/478.13		1400 x 326 x 356		116
	GX	440/935		1533 x 326 x 545		174
		CFM：立方英尺/分钟

1）适用于工业控制柜安装，符合 NEC 标准 409/UL 508A。
详细信息请浏览网址：
http://support.automation.siemens.com/WW/view/en/23995621

降额数据

脉冲频率

输出（400 V 3 AC 时）	额定输出电流，[A] 用于脉冲频率
[kW]	2 kHz	4 kHz	6 kHz	8 kHz	10 kHz	12 kHz	14 kHz	16 kHz
7.5	19.0	19.0	17.1	15.2	13.3	11.4	9.5	7.6
11.0	26.0	26.0	24.7	23.4	20.8	18.2	15.6	13.0
15.0	32.0	32.0	28.8	25.6	22.4	19.2	16.0	12.8
18.5	38.0	38.0	36.1	34.2	30.4	26.6	22.8	19.0
22	45.0	45.0	40.5	36.0	31.5	27.0	22.5	18.0
30	62.0	62.0	55.8	49.6	43.4	37.2	31.0	24.8
37	75.0	75.0	71.3	67.5	60.0	52.5	45.0	37.5
45	90.0	90.0	81.0	72.0	63.0	54.0	45.0	36.0
55	110.0	110.0	93.5	77.0	63.3	49.5	41.3	33.0
75	145.0	145.0	123.3	101.5	83.4	65.3	54.4	43.5
90	178.0	178.0	138.0	97.9	84.6	71.2	62.3	53.4
110	205.0	180.4	-	-	-	-	-	-
132	250.0	220.0	-	-	-	-	-	-
160	302.0	265.8	-	-	-	-	-	-
200	370.0	325.6	-	-	-	-	-	-
250	477.0	419.8	-	-	-	-	-	-

符合标准

CE 标记

MICROMASTER 变频器符合低压指令 73/23/EEC。

低压规程

变频器符合欧盟官方期刊发布的以下标准：

EN 60 204

机械设备及机器电气设备安全

EN 61,800-5-1

电动传动系统，调速，Part 5-1：电气、热和能量安全要求

机器规程

变频器适合在机器内安装。机器规程 89/392/EEC 需要单独的合格证。必须由工厂建设单位或机器安装单位提供。

EMC 规程

EN 61,800-3

变速电气传动
Part 3： EMC 产品标准包括特殊的测试程序。

全新 EMC 产品标准 EN 61 800-3 适用于电气传动系统（从 2005 年 7 月 1 日开始）。先前标准 EN 61 800-3/A11 的过渡期自 2001 年 2 月起，至 2007 年 10 月 1 日结束。以下解释适用于西门子 6SE6 系列变频器：

EMC 产品标准 EN 61 800-3 不直接适用于变频器，但适用于 PDS（电力传动系统）,该系统由全套的电路、电机、电缆和变频器组成。
通常，变频器只能由有资质的合格专业人员负责在机器或设备内安装。因此，变频器仅能作为没有经过 EMC 产品标准 EN 61 800-3 认证的部件使用。但变频器使用手册中规定了在哪些条件下如果变频器扩展成为 PDS，即可符合产品标准。对于 PDS，由于遵循变速传动系统产品标准 EN 61 800-3，所以也符合欧盟 EMC 指令。根据 EMC 指令，变频器本身不需要标记。
全新 EN 61 800-3（2005 年 7 月版）不再区分“一般适用”和“限制适用”。然而，不同类别 C1 和 C4 需根据适用场地的 PDS 环境进行定义：
- 类别 C1：
  额定电压 < 1000 V 的传动系统，可在***环境中使用
- 类别 C2：
  额定电压 < 1000 V 、通过插入式设备连接的固定位置传动系统，如果用在***环境中，其安装和启动必须由合格的 EMC 人员来完成。报警信息必须提供。
- 类别 C3：
  额定电压 < 1000 V 的传动系统，只能在第二环境中使用。报警信息必须提供。
- 类别 C4：
  额定电压 ≥ 1000 V 或额定电流 ≥ 400 A 的传动系统，可在第二环境中的复杂系统中使用。还必须制定 EMC 方案
EMC 产品标准 EN 61 800-3 中，有关对传导干扰电压和辐射干扰的限制的指示，用于所谓的“第二环境”（=工业供电系统，非民用）。这些限制低于 EN 55 011 标准中有关 A 类滤波器的限制。如果未滤波变频器作为系统的一部分，上位馈电一侧配备有电源滤波器，则该变频器可以应用于工业环境。
符合 EMC 产品标准 EN 61 800-3 的 PDS 可通过 MICROMASTER 进行安装（参见产品安装指南）。标题为“MICROMASTER 部件和 PDS 类别概述”的表格以及 MICROMASTER 订货资料中说明了哪些部件可支持相应 PDS 直接安装。
一般来说，符合 EN 61 800 系列标准的电气传动系统产品标准（第 3 部分涵盖了EMC 主题）和设备/系统/机器的产品标准必须有所区分，以避免变频器在实际使用过程中出现任何变化。变频器总作为 PDS 的一部分，而 PDS 又是机器的一部分，因此，机器制造必须按照机器和环境的类型遵守各类标准，例如有关电源谐波的 EN 61 000-3-2 标准以及无线电干扰的 EN 55 011 标准。因此，只根据 PDS 产品标准是不够的。
对于电源谐波的限制，PDS 遵循 EMC 产品标准 EN 61 800-3，表明也符合 EN 61 000-3-2 和 EN 61 000-3-12 标准。
不考虑 MICROMASTER 和其部件的配置，机器制造厂商还应该以其他方式对机器进行修改，以符合欧盟批准的 EMC 规格。通常，由于 EMC 产品标准适用于机器，所以符合欧盟批准的 EMC 规格。如果不适用于机器，则采用一般标准，如 DIN EN 61 000-x-x。主要的是，电源连接点和机器外侧的传导干扰和辐射干扰电压应不超出相应的限制。采用何种技术来保证这点，是不确定的。

MICROMASTER 部件和 PDS 类别概述


***环境（住宅、商业）	C1 类未滤波设备和带低漏电流的外置 Class B 滤波器
***环境（住宅、商业）	C2 类集成 Class B 滤波器设备或集成 Class A 滤波器设备和外置辅助 Class B 滤波器或集成 Class A 滤波器设备和报警信息或未滤波设备、外置 Class A 滤波器设备及报警信息
第二环境（工业）	C2 类集成 Class B 滤波器设备或集成 Class A 滤波器设备和外置辅助 Class B 滤波器或集成 Class A 滤波器设备或未滤波设备和外置 Class A 滤波器设备注: 若使用 Class B 滤波器，可超出 EN 61 800-3 标准要求。
	C3 级集成 Class A 滤波器设备或未滤波设备和外置 Class A 滤波器设备报警信息是必要的注：若使用 Class A 滤波器，可超出 EN 61 800-3 标准要求。
	C4 级未滤波设备和外置 Class A 滤波器设备必须制定 EMC 方案注：若使用 Class A 滤波器，可超出 EN 61 800-3 标准要求。

电磁兼容性

如果遵照特定产品的安装指南进行安装，则不会产生不允许的电磁辐射。

下表列出有关 MICROMASTER 变频器干扰产生及抗干扰的测量结果。

依据规格，变频器安装使用屏蔽电机电缆和屏蔽控制电缆。

EMC 现象标准/测试		相关标准	限值
辐射干扰 EN 61 800-3	通过电源电缆	150 kHz － 30 MHz	未滤波设备，未测试。所有设备配有内置/外置滤波器依据滤波器的类型和 C1 级：限值符合 EN 55 011, Class B C2 级：限值符合 EN 55 011, Class A, Group 1。此外,带内置/外置滤波器的所有设备符合 C3 级安装的限值。限值符合 EN 55 011, Class A, Group 2。
辐射干扰 EN 61 800-3	传动系统产生	30 MHz 到 1 GHz	所有设备。限制符合 EN 55 011, Class A, Group 1。
ESD 抗干扰性符合 EN 61 000-4-2	ESD，通过空气放电	测试严重等级 3	8 kV
ESD 抗干扰性符合 EN 61 000-4-2	ESD，通过接触放电	测试严重等级 3	6 kV
电场抗干扰性符合 EN 61 000-4-3	装置电场	测试严重等级 3 80 MHz 到 1 GHz	10 V/m
抗冲击干扰性符合 EN 61 000-4-4	适用于所有电缆端接	测试严重等级 4	4 kV
抗浪涌性符合 EN 61 000-4-5	适用于电源电缆	测试严重等级 3	2 kV
抗 RFI 辐射性，传导符合 EN 61 000-4-6	适用于电源电缆、电机电缆和控制电缆	测试严重等级 3 0.15 MHz 到 80 MHz 80 % AM (1 kHz)	10 V
