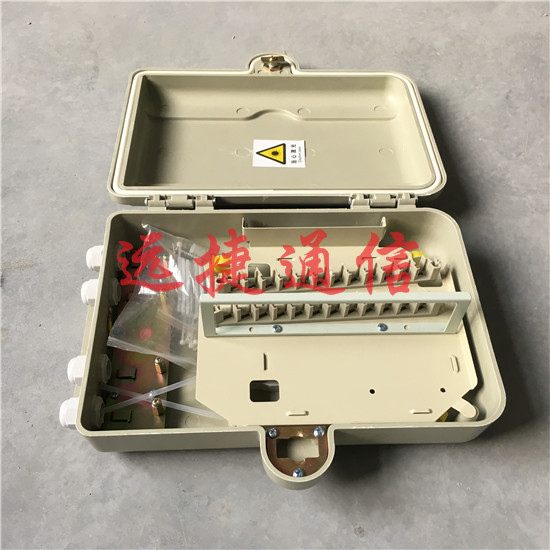

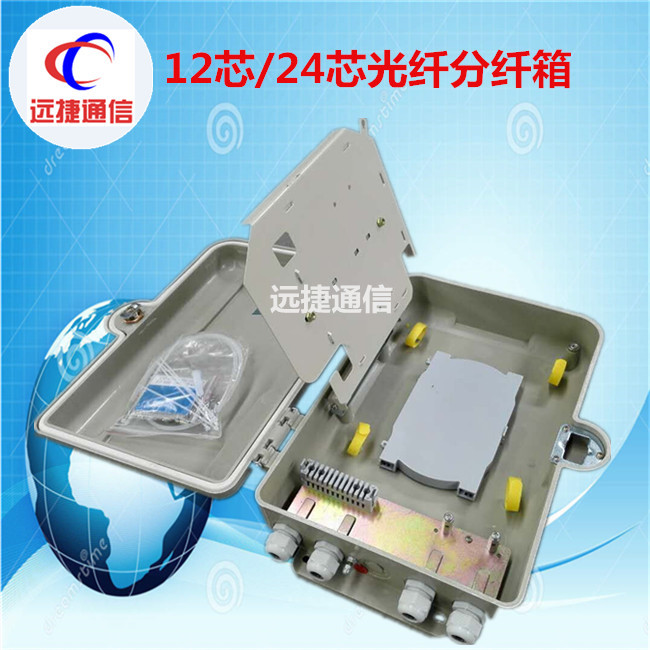

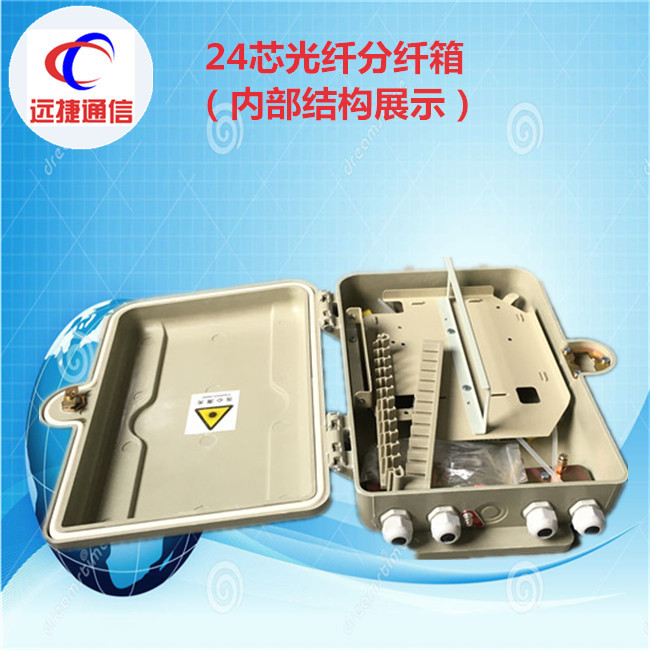

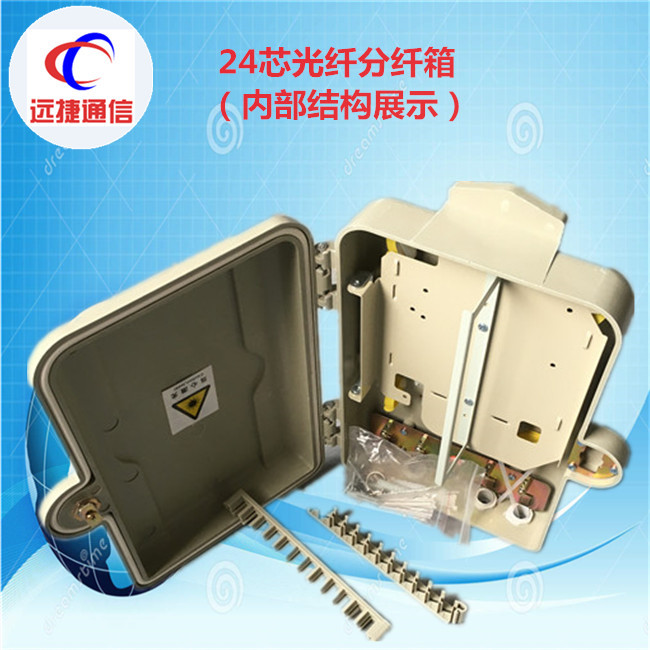

24芯分光分纤箱图文详细介绍


结构说明：

1.箱体材料采用冷轧钢板1.2mm及以上厚度材料制作，使用寿命达到20年以上；

2.门锁采用推荐户外防水锁，箱体挂墙安装；


3.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

4.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性；　　

5.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配；


6.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直；

7.用户引入光缆未开剥时，接续固定件对光缆的的较小拉脱力不小于100N。

8.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。

9.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。

10.提供一定数量理线环或其它绑扎线配件，方便绑扎线的本要求。

11.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。

12.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。

13.模塑箱体，安装背板设计，造型美观小巧，安捉便快捷，便于大规模施工。

14.系列化插片可积木化组合，扩容方便，投资节省。

15.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

光纤配线箱主要技术参数：

符合标准：　YD/T988-2007；

工作环境温度：－40℃～ 60℃；

环境湿度：≤95％( 40℃)；

大气压力：70 kPa～106kPa；

光缆进入数量：多根，按型号款式（下进缆）；

皮纤进入数量：多根，按型号款式（下进纤）；

可装适配器：FC/SC光纤适配器；

接地排耐电压水平：≥3000V(DC)/10mA/1min；

绝缘电阻：≥2×104MΩ/500V ；


。

光缆分纤箱操作：

1.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

2.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

3.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

4.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

5.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；

6.进行光缆加强芯接地，将接地线从光缆入口引出接地；

7.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

光缆分纤箱结构说明：

1.箱体材料采用台湾进口PC合金料制作.

2.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；

3.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性。

光缆分纤箱应用范围：

 光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。

壁挂式：145×630×800MM 产品重量：22KG

技术参数：

工作环境温度：－40℃～＋60℃

环境湿度：≤95%（＋40℃）

大气压力：70kPa～106 kPa

箱门开启角度：180°

接地排耐电压水平：≥3000V（DC）/10mA/1min

绝缘电阻：≥2×1020MΩ500V

适用性指标:

1.标称工作波长850nm、1310nm、1550nm;

2.光纤光缆符合GB/T11819和GB/T7424规范;

3.光纤活动连接器符合GB12507以及相关标准规范.

4.前面操作、安装都相当迅速方便

5.分路器插座板可翻转，蝶形光缆可以实现存储，方便维护及光缆多次维护

6.配置2个标准插片式分光器安装槽位，可安装2台1：4/1：8插片式分光器
