￥18.00 库存：2000 举报

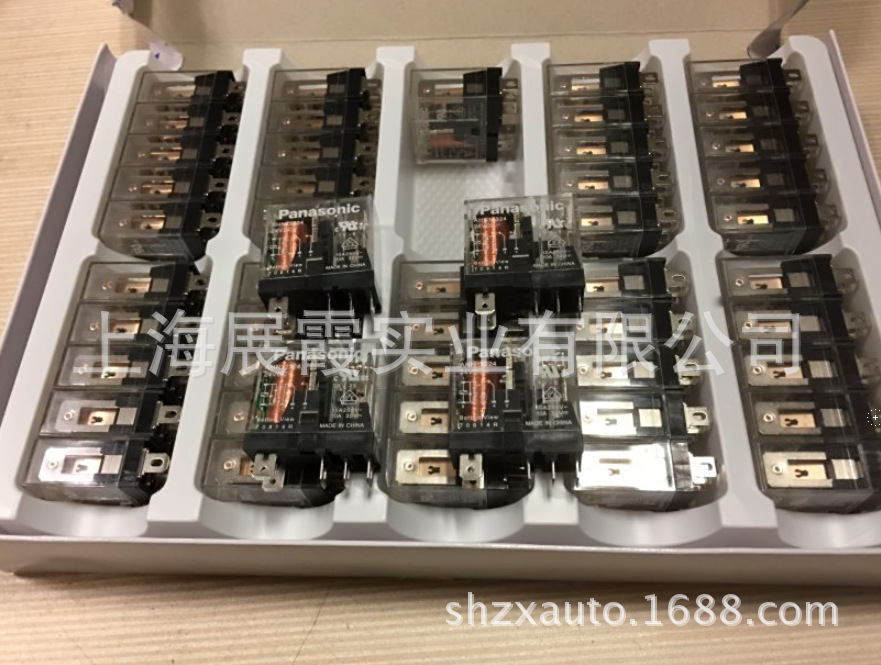

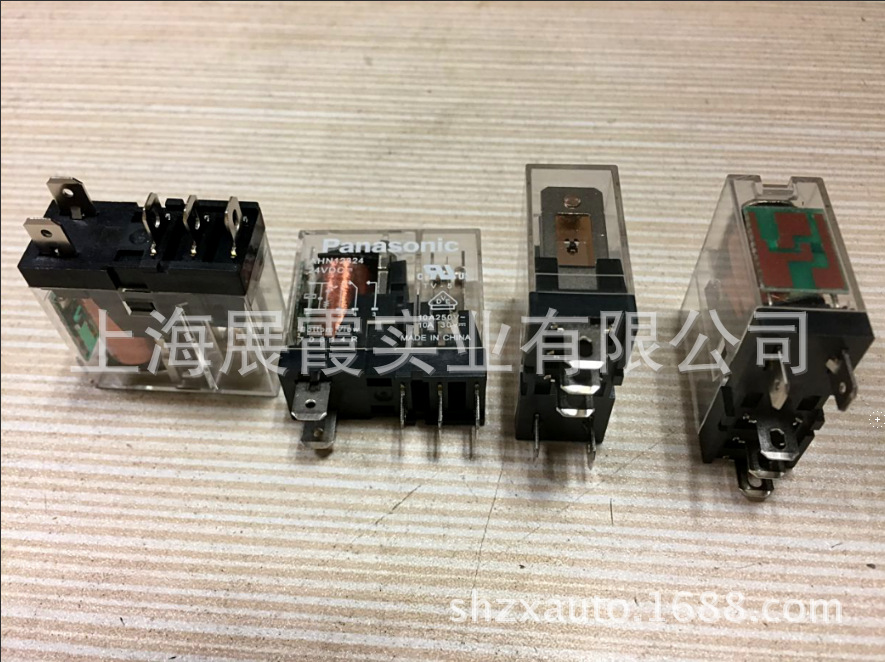

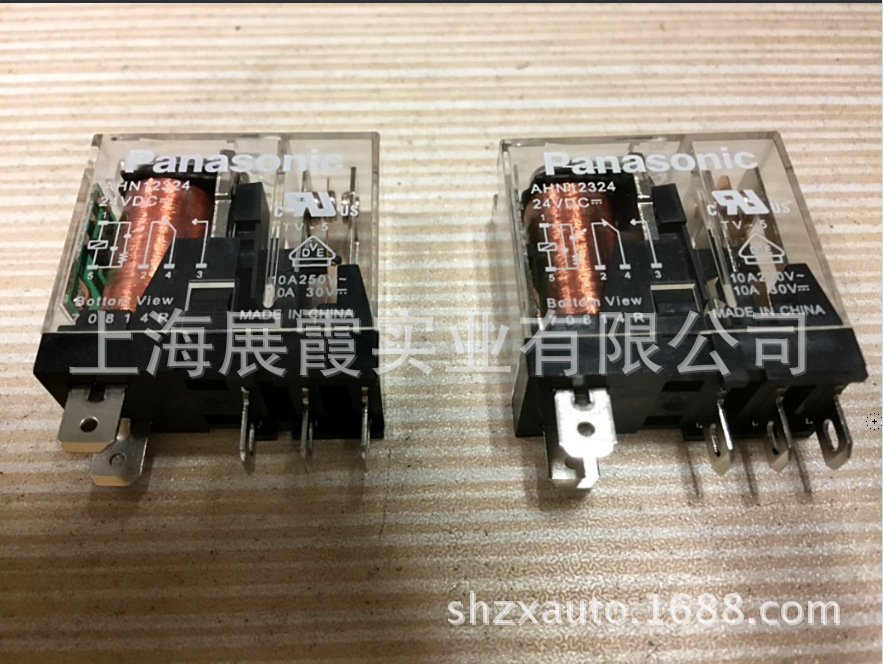

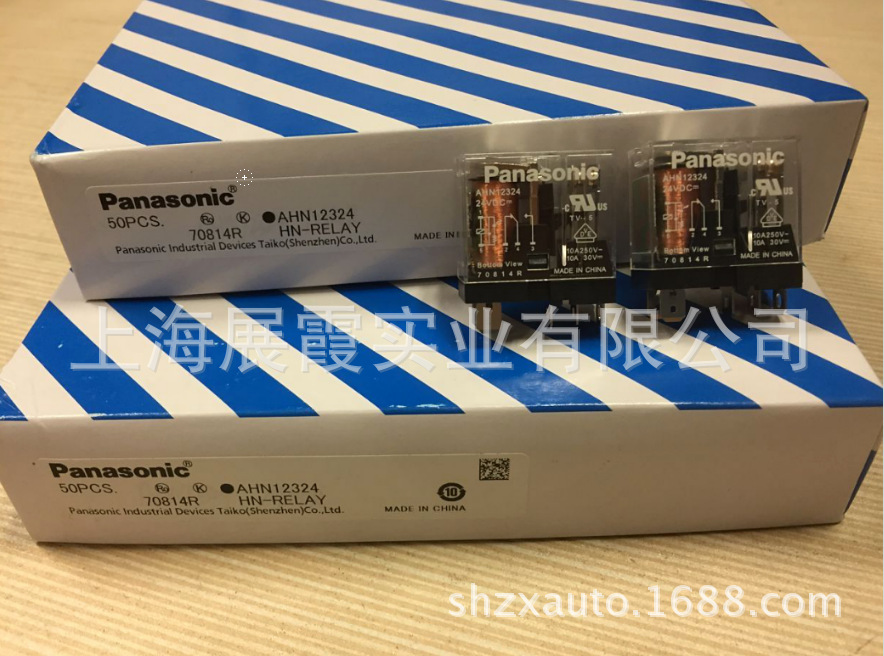

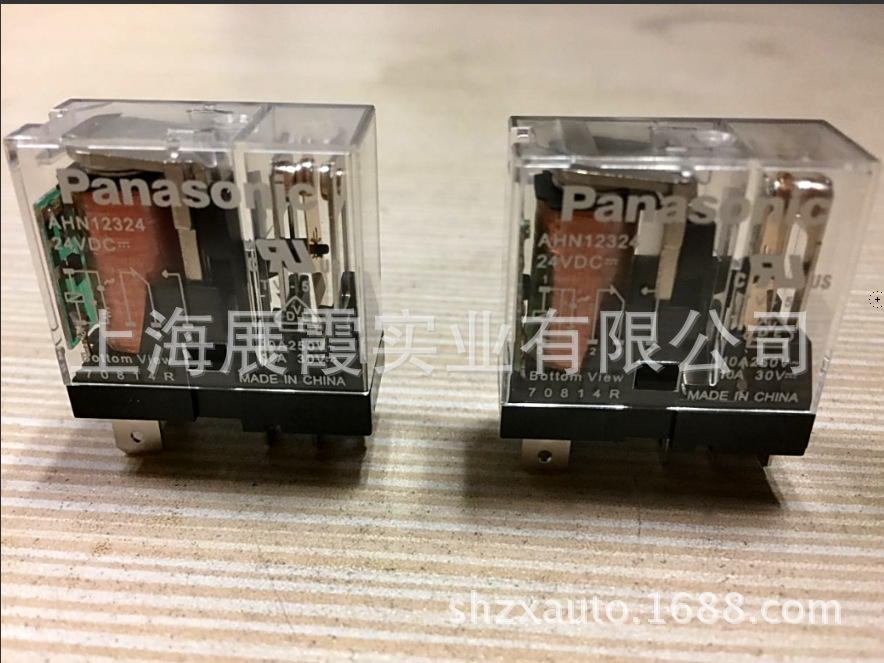

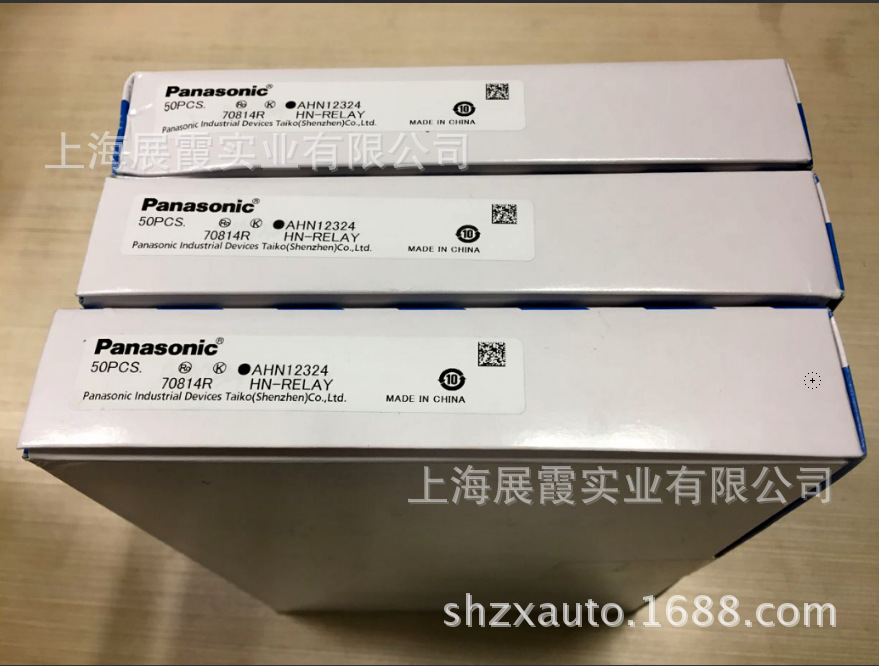

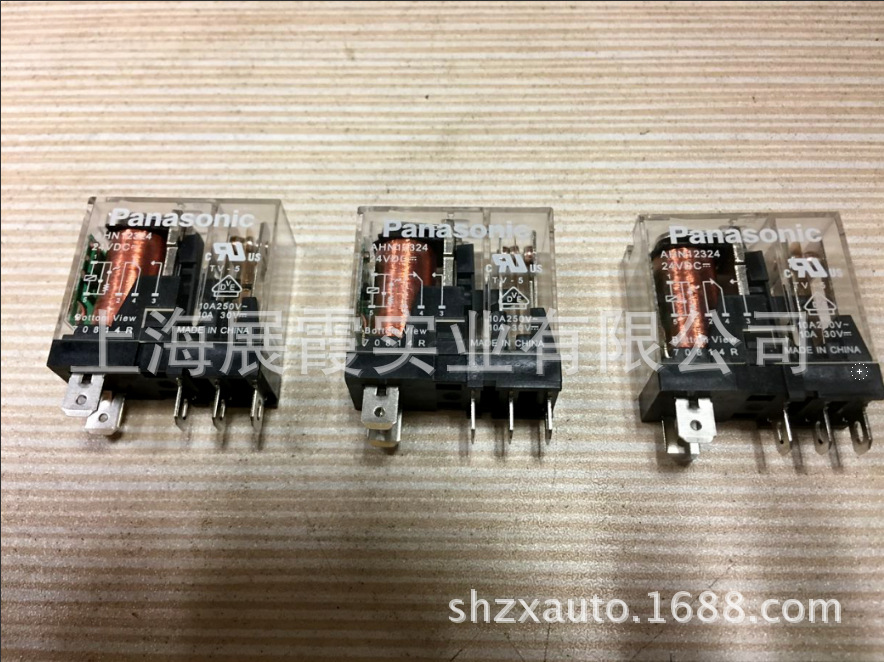

原装全新【松下继电器 AHN12324 AHN12024 DC24V电磁继电器】
品牌：松下
型号：AHN12324 AHN12024
货期： 期货 1天内发货
联系我时，请告诉我是在易卖工控网看到的，谢谢！
联系热线： 18221778937 021--69117296
上海展霞实业有限公司
8年
描述5.0 服务5.0 物流5.0
——— 宝贝详情 ———
| 规格 | 项目 | 性能概要 | |||
|---|---|---|---|---|---|
| 触点规格 | 触点构成 | 1c | 2c | 1a(直接安装型) | |
| 触点接触电阻(初始) | 100mΩ以下(通过DC6V 1A电压下降法) | 50mΩ以下(通过DC 6V 1A电压下降法) | 100mΩ以下(通过DC 6V 1A电压下降法) | ||
| 触点材料 | AgSnO2type | AgNi type | AgSnO2type | ||
| 额定 | 额定 控制容量(电阻负载) | 10A 250V AC、10A 30V DC | 5A 250V AC、5A 30V DC | 16A 250V AC、16A 30V DC | |
| 触点***允许功率(电阻负载) | 4,000VA、300W | 1,250VA、150W | 4,000VA、480W | ||
| 触点***允许电压 | 250V AC、30V DC | ||||
| 触点***允许电流 | 16A(AC负载)、10A(DC负载) | 5A | 16A | ||
| 额定消耗功率 | 0.53W、0.9VA | ||||
| 最小适用负载(参考値) ※1 | 100mA 5V DC | 10mA 5V DC | 100mA 5V DC | ||
| 电气性能 | 绝缘电阻 (初始) | 1,000MΩ以上(使用DC 500V绝缘电阻计，测量与耐电压项相同的位置) | |||
| 耐电压 (初期) | 触点间 | AC1,000V 1分钟(检测电流：10mA) | |||
| 异极触点相互间 | − | AC3,000V 1分钟(检测电流：10mA) | − | ||
| 触点与线圈间 | AC5,000V 1分钟(检测电流：10mA) | ||||
| 线圈温度上升值(at70℃) | 60℃以下(电阻法、施加额定操作电压时，在触点***允许电流下) | ||||
| 动作时间 (at20℃)※2 | 15ms以下(施加额定工作电压后，不含触点弹跳) | ||||
| 复位时间 (at20℃)※2 | 5ms以下(施加额定工作电压后，不含触点弹跳、无二极管)/20ms以下(有二极管) | ||||
| 机械性能 | 耐冲击性 | 误动作冲击 | 100m/s2以上{10G以上}(正弦半波脉冲：11ms、检测时间：10μs) | ||
| 耐久冲击 | 1,000m/s2以上{100G以上}(正弦半波脉冲：6ms) | ||||
| 耐振性 | 误动作振动 | 10～55Hz(双向振幅1.5mm)(检测时间：10μs) | |||
| 耐久振动 | 10～55Hz(双向振幅1.5mm) | ||||
| 寿命 | 机械寿命 | AC：1,000万次以上、DC：2,000万次以上(通断频率300次/分钟) | |||
| 电气寿命(在额定控制容量下) | 10万次以上(通断频率20次/分钟) | 10万次以上(通断频率10次/分钟) | |||
| 使用条件 | 使用的环境、运输、保管条件 ※3 | 温度：−40℃〜＋70℃、湿度：5～85%RH(应无结冰、凝露) | |||
| ***操作频率 | 20次/分(在额定控制容量下) | 10次/分(在额定控制容量下) | |||
| 重量 | 约19g | 约17g | 约19g | ||
| ※1 | 在微小负载水平下能够通断的下限目标值。该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变，因此在使用时，推荐在实际负载下进行确认。 |
|---|---|
| ※2 | 对于AC型，由于相位不同，其动作、复位时间也不同。 |
| ※3 | 使用环境温度的上限值是指可满足线圈温度上升值的最高温度。请浏览继电器使用注意事项［6］周围环境中的内容。 |
