产品概述：

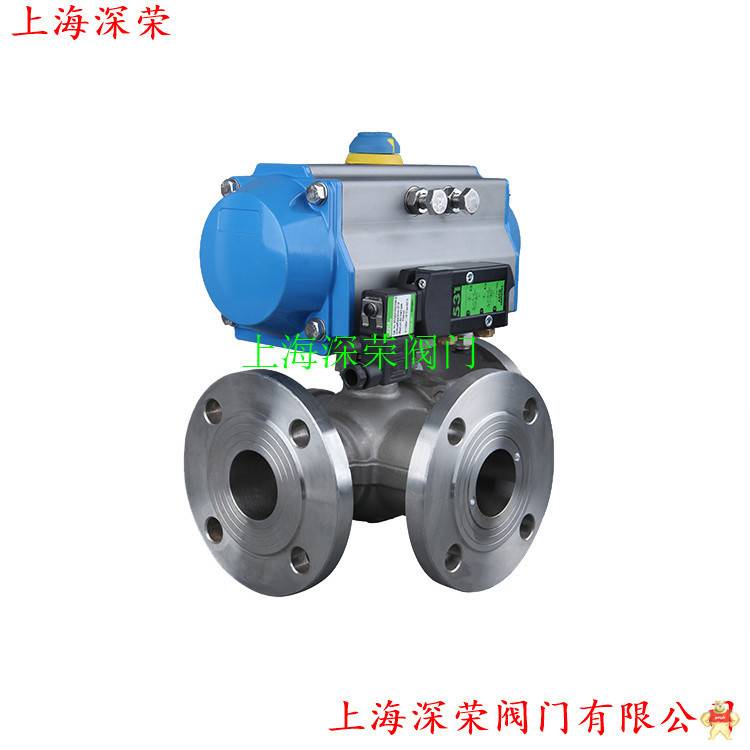

     气动三通球阀是阀门的一种，可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

产品特点：

1.防火结构设计

2.ISO 5211平台设计便于安装自动开关装置

3.阀杆与阀体之间防静电装置

4.阀杆防爆出装置设计


5、三通球阀使用寿命长，流通能力大，阻力小

6、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态

工作方式：

L型流道的三通4面阀座球阀，采用2面阀座。主要用于流路的换向。

T型流道的三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

技术参数：


技术规范
设计依据	GB标准	ANSI标准
设计标准	GB/12237	ANSI B16.34
连接法兰尺寸	GB/9113、JB/T79	ANSI B16.5
实验和检验	JB/T9092	API 598

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

参数技术
公称通径	DN15-200mm
链接方式	法兰
气缸选配	AT系列、AW系列、AT Series、AW Series
气缸形式	双作用、单作用（弹簧复位）
控制方式	开关型、调节型、三段式（开度可调）
公称压力	6、10、16bar（如需更高压力，请注明要求。）
气源压力	双作用：4-8bar、单作用：5-8bar
介质温度	W1：-40~180℃、W2：-40~300℃、W3/W4：-30~425℃
环境温度	标准型：-20~80℃
阀体材质	碳钢（C）、不锈钢（P4、P6）
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、


备注：其他特殊密封材质和特殊温度可根据客户要求设计选型
