涡轮流量计在管道中心安放一个涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮流量计叶片，对涡轮流量计产生驱动力矩，使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度，涡轮流量计的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮流量计的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮流量计的转速通过装在机壳外的传感线圈来检测。当涡轮流量计叶片切割由壳体内***磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
■特点
1、高***度，一般为±0.5%R，高精度型可达±0.2%R。
2、重复性好，短期重复性可达0.05%，正是由于具有良好的重复性，如经常校准或在线校准可得极高的***度，在贸易结算中是优先选用的流量计。
3、适用范围广，可以测量水、石油产品（较低粘度）、不腐蚀流量计的化学液体等。
4、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。
5、范围度宽，中大口径为10:1，小口径为6:1或5:1。
6、结构紧凑轻巧，安装维护方便，流通能力大。
7、可选耐磨硬质合金轴和轴承，用于无润滑性的液体，或含有悬浮物或腐蚀性的液体，提高流量计使用寿命。
8、缩小范围度，提高测量下限值，也可用于高粘度流通的测量（***配在线效验装置）。
9、多种输出、显示方式适应不同的客户需要。

涡轮流量计结构由以下两大部分组成。

1、外壳2、前导向件3、叶轮4、后导向件5、检出器6、压紧圈（涨圈）

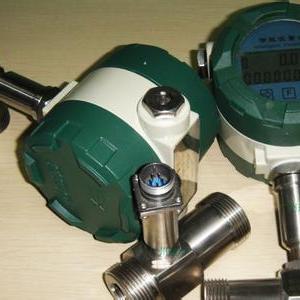

涡轮流量计类型

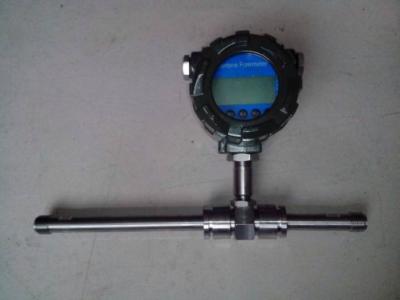

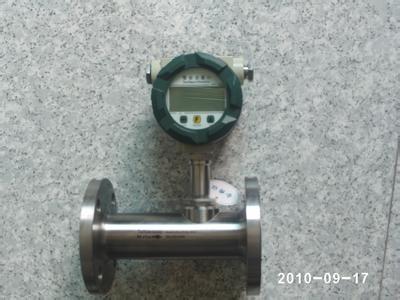

A、现场显示型
本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

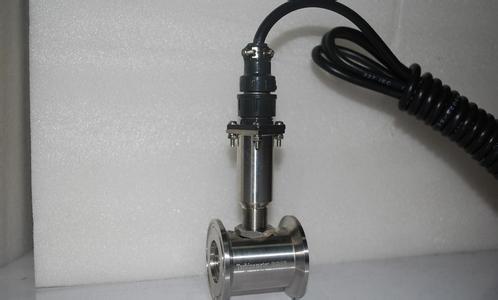

B、脉冲输出型
工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
C、4～20mA输出型
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器***流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。
D、分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接。

测量介质	水、轻质油、化学原料等
介质粘度	5mm²/s以下
介质温度	-20～120℃
公称通径	4～250mm
公称压力	PN1.6、2.5、4.0、6.3、2.0、5.0MPA
***度等级	0.2、0.5、1.0级
本体材料	耐酸不锈钢SUS304
轴承材料	普通型：石墨，宝石（DN4～25） 耐磨型：硬质合金，硬质合金轴+陶瓷轴承（DN4～25）
环境温度	-20～55℃
法兰标准	JB/T75-1994，GB/T9112-2000或按用户要求

液体涡轮流量计电气特性：
1、 显示方式：
　　 （1）LWGY 远传显示：脉冲输出（配显示仪表）；
　　 （2）LWY 现场显示：液晶显示累积流量，单位（m³）
液晶显示瞬时流量，单位（m³/h）
　　 （3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
　　 （1）LWGY 脉冲输出，p-p值由供电电源确定；
　　 （2）LWY 可带脉冲输出或4~20mA两线制电流输出；
　　 （3）LWGB 4~20mA两线制电流输出。
3、供电电源：
　　 （1）LWGY：DC5~24V；
　　 （2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；
　　 （3）LWGB：DC24V。

仪表结构及安装方式：

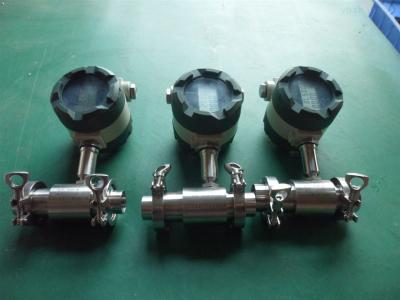

1、 仪表安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式，详见有关“使用说明书”。



工作原理

被测液体经传感器时，传感器内叶轮借助于液体的动能而旋转。此时，叶轮叶片使检出装置中的磁路磁阻发生周期性变化，因而在检出线圈两端就感应出频率与流量成正比的电脉冲信号，经放大器放大后远传输出。

在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数。用K表示。

K=3600X或K=

式中：f—流量信号频率（Hz）

 Q—脉冲数

V—体积总量（m3或L）

基本参数：（见表）

公称通径 （mm）	流量范围 （m3/h）	工作压力（MPa）	安装形式	准确度	材质
4	0.04~0.25	1.6 2.5 4.0 6.3 10 16 26 42	螺纹	0.5 1	304 316
6	0.1~0.6		螺纹	0.5 1
10	0.2~1.2		螺纹	0.5 1
15	0.6~6		螺纹、法兰	0.5 1
20	0.8-8		螺纹、法兰	0.5 1
25	1~10		螺纹、法兰	0.5 1
32	1.5-15		螺纹、法兰	0.5 1
40	2~20		螺纹、法兰	0.5 1
50	4~40		螺纹、法兰	0.5 1
65	7-70		法兰	0.5 1
80	10~100		法兰	0.5 1
100	20~200		法兰	0.5 1
150	30~300	1.6 2.5 4.0 6.3	法兰	0.5 1
200	80~800		法兰	0.5 1

涡轮流量计布线与接地注意事项
1、布线注意事项
-- 尽可能采用一根完整的电缆线。
-- 应尽可能远离电噪声源（如大功率变压器、电动机和强电源线），避免与动力电源线平行布线。
-- 建议在粗的电线末端采用非锡焊的夹紧式接线片。
-- 为防水和机械损伤，***将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的***功率大于流量计信号电缆输送的最小功率的10倍时，两者不能安装在同一根导管内）。
-- 对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。
-- 防爆型涡轮流量传感器电缆线的连接，必须严格遵守防爆放大器的有关标准。
2、接地问题
-- 屏蔽线只能一端接地，***在显示仪表端接地。
-- 接地应良好可靠，防爆型接地电阻需小于10Ω。

电流输出	电流信号	4～20mA标准电流信号（或1-5V用户特殊订货）
	输出电流基本误差限	0.3%F.S
	输出电流信号反应时间	≤0.5s
	负载电阻	250Ω
	恒流性能	≤±0.15%/△250Ω
RS485输出	（仅适用于TBS型）	MODBUS协议
防爆	防爆等级	dIIBT4

液体涡轮流量计外形尺寸图：

通径 （DN）	L （mm）			H （mm）
4	295			145
6	330			145
10	450			165
15	75			173
25	100			180
40	140			178
50	150			252
80	200			287
100	220			322
150	300			367
200	360			415

涡轮流量计选型：

型  号								说明
RF-LWGY-	□	/□	/□	/□	/□	/□	/□
公称通径	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
类型		N						传感器型:+12V或24V供电,输出三线制脉冲信号
		A						变送器型:+24V供电,输出二线制4～20mA
		B						智能型：锂电池供电,现场显示无信号输出
		C						智能型：+24V供电,现场显示并输出二线制4～20mA
		C1						智能型：+24V供电,现场显示并带有RS485通讯协议
		C2						智能型：+24V供电,现场显示并带有HART通讯协议
精度等级			5					0.5级
			10					1.0级
			2					0.2级(协商订货，生产周期较长)
涡轮类型				W				扩展测量范围
				S				标准测量范围
防  爆					S			304不锈钢
					L			316（L)不锈钢
材  质						N		非防爆型
						E		防爆型，ExdIIBT6
压力等级							N	常规(参照表2）
							H(x)	高压(参照表2）

注:DN15～DN40常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“(FL)”例如:选用一台法兰连接式防爆型涡轮流量计测量柴油,管道为DN40,现场需要显示并远传电流信号,要求精度0.5级,304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为:RF-LWGY-40(FL)/C/05/S/S/E/H16。
