管道式超声波流量计采用高能长寿命电池，配合微功耗电路，高效率电声转换器件，使得野外，户外和缺电场所的管路流量计量成为可能。RF-TUF也是一款工业级超声波流量计。它采用金属隔爆型外壳，具有高等级防护和密封，适应全天候甚至恶劣气候环境，也适用于高温潮湿和粉尘现场。它采用超声测流技术，无机械转动部件，可靠性高，维护量小，内置电池连续工作可达10年（兼具外部供电）。它无压力损失、低电能损耗、低始动流量（0.005m/s）、高准确度、抗大水流冲击、可长时间在***水流速下稳定运行，同时适合消防用水计量。它采用了先进的数字相关技术和智能自适应声波技术，使它在连续测量时的信号接收与品质上得到显著增强。
主机特点：
    1、全中文显示或英文显示；
    2、结构紧凑、坚固、国际先进的压铸铝机壳；
    3、重量2.5Kg；
    4、电源AC220V、DC24V两用。
主机性能：
    1、准确度优于1%，重复性为0.5%；
    2、测量周期为500ms；
    3、背光液晶可同时显示瞬时流量及累积量、瞬时热量及累计热量、流速、时间等数据；
    4、电流输出为4~20mA或0~20mA等，阻抗0~K，精度0.1%；
    5、可实现热量测量或一机两用；
    6、自动记录前64日、前64月、前5年的累计流量；
    7、自动记录前64次来电和断电时间及流量，可进行人工或自动补量，减少用户流量损失；
    8、自动记录前64日流量计的工作状态是否正常；
    9、数据接口的出厂配置为RS-232方式，选配RS-232/RS-485转换器后可变为RS-485方式。
专用电缆：
    型号为SEYV75-2屏蔽型，单根可加长到500米，同时注意不要与高压电缆并行，尽量避开变频器。
管道：
    1、管材：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里；
    2、管内径：15mm~6000mm；
    3、直管段：传感器安装点***满足上游10D，下游5D，距泵出口30D（D指管径）；
测量介质：
    1、种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体；
    2、温度：0℃~160℃；
    3、浊度：≤10000ppm，且气泡含量小；
    4、流速：0~±30m/s；
    5、流向：正、反向双向计量，并可计量净流量；
工作环境：
    1、主机温度：-30℃~80℃；
    2、流量传感器温度：-40℃~160℃；
    3、温度传感器温度：根据用户需要选定；
    4、主机湿度：85%RH；
    5、流量传感器湿度：可浸水工作，水深≤3m；
    6、固定挂式超声波流量电源：AC220V或DC8~36V或AC7~30V。
适用流体：
适用于单一液体介质，液体中无大量杂质、颗粒、悬浮物或气泡，而且是满管的流体测量。使用范围广，导声液体均可测量。
应用：
自来水
污水处理
工业循环水
冷却水和热水
自来水管网

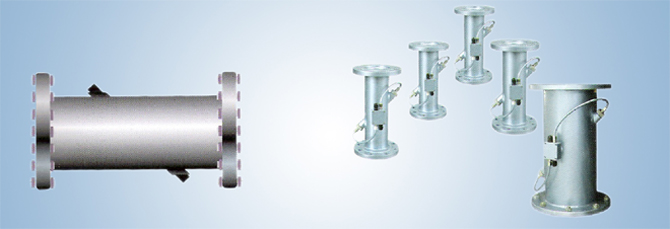

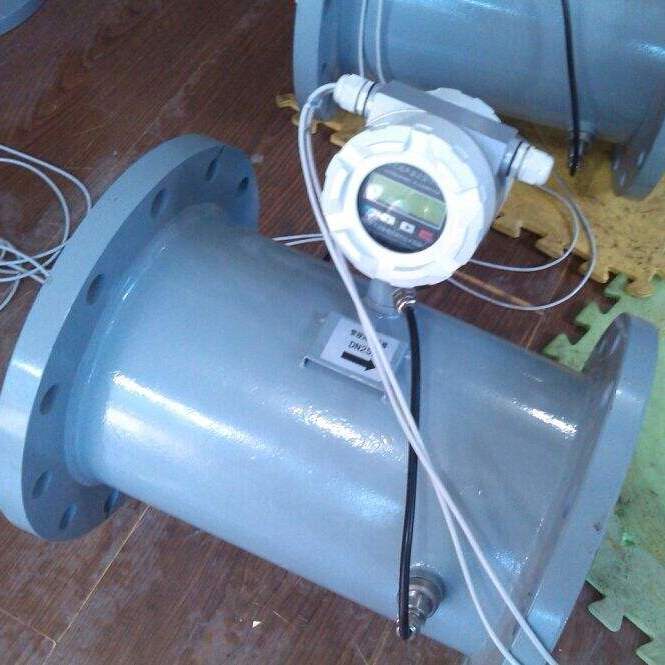

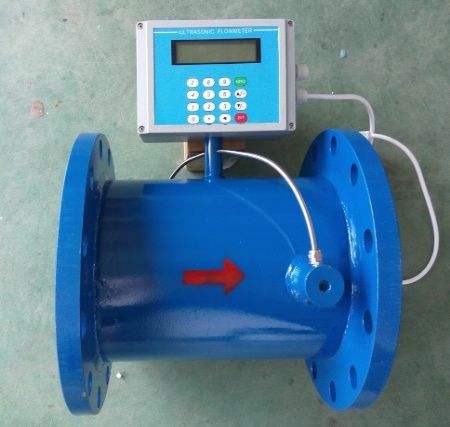

管道式超声波流量计标准管段式传感器

产品特点：

① 稳定性好，精度高
   线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%
② 测量范围广，三种探头可选
   选用不同型号的传感器,可实现口径 DN15 ～ DN6000mm 管道流量的测量
   测量流速范围可达-32m/s---+32m/s
   采用一体式结构，在测量点即可完成测量，符合绝大多数仪表的使用习惯，结构更合理；
③ 防护等级高，性价比高
   采用全灌胶防水工艺，防护等级IP68；体积小，具有防水、防爆（本安型）功能；
   本地显示；可选配所有种类传感器；
④ 多重显示，操作方便简捷
   可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单
⑤ 支持中英文菜单
   不同版本的流量计，可支持中文或英文菜单
⑥ 可靠性高
   采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性大幅提高
⑦ 抗干扰能力强
   采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源
⑧ 强大的自动记忆功能
   自动记忆前64日、前64月、前5年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前64日流量计的工作状态是否正常。
⑨ 组网快捷，传输距离远
  一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。
管道式超声波流量计技术指标：

项 目		性能/参数
测     量     主     机	准确度	1.0 %
	重复性	0.2%
	流速范围	0-64m/s
	测量周期	500mS (每秒2次，每个周期采集128组数据)
	测量原理	超声波时差原理，4字节IEEE754浮点运算
	显示接口	可连接2×10背光型汉字或者2×20字符型液晶显 示器
	操 作	外接16键轻触键盘以及PC计算机设参软件
	输 入	两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓 差法）
	输 出	电流信号 (可选模块)：4-20mA, 阻抗600Ω浮空，准确 度0.1% 。  频率信号 (可选模块)：1-9999Hz之间任选，OCT输出。  脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默 认200ms) 。  报警信号：双路OCT输出，可选近20种源信号。  数据接口：隔离RS485串行接口。
	通讯协议	MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS- RTU协议或者MODBUS-ASCII协议
	其它功能	自动记忆前512天，128个月，前10年的累积流量和工作状态 ； 自动记忆前16次上、断电时间和流量并可实现自动或手动补 加；  可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；  1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；  工作参数可固化到机内的FLASH存储器中，上电时自动调出；  用户能够通过E-mail传送来的代码文件实现软件升级  故障自诊断功能。  故障时间计时器。
	工作电流	50mA (不连接键盘显示和蜂鸣器不响的条件下)
	备用电池	使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
	环境温度	-10℃～70℃(大于此温度范围要求请与厂家联系)
	工作时间	连续

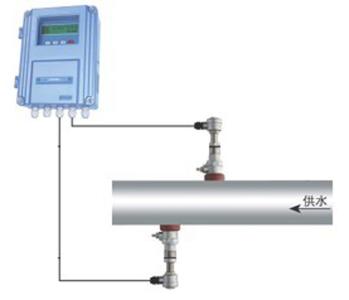

	插入式	测量管道材质不限（不停产安装）适用于管径DN80以上。
	管段式	π型管段式：适用于管径DN25-DN40，整机测量精度 ±0.5% 标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
	信号电缆	专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可 加长至500 米（不推荐）。
	防护等级	IP68(可浸水工作)
可测 管道	管材	钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管 道，允许有衬里。
	衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯 、硬质橡胶、胶木、聚四氟乙烯。
	内径	15mm～6000mm（π型管段式内径可小至2毫米）
	直管段长度	上游≥10D，下游≥5D，距泵出口处≥30D。
测量 介质	种 类	水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、 啤酒等能传播超声波的满管均匀液体。
	浊 度	≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定 测量。
	温 度	-40℃～160℃
	流 向	可对正反向流量分别计量，并可计量净流量。

选型编码：
RF-TUF - (传感器) - DN(管径) - M(电缆长度)
常温传感器：FS1:10~100mm（小型） FM1:50~1000mm（中型）  FL1:300~8000mm（大型）
高温传感器：FS2:10~100mm（小型） FM2:50~1000mm（中型）  FL2:300~8000mm（大型）
插入传感器：FC1：标准插入   FC2：水泥插入
管段传感器：请咨询厂家订货
选型举例： RF - TUF - FM1 - DN300 - M50
解    释：固定超声波流量计，配常温中型传感器，测量口径300mm，电缆线长50m
