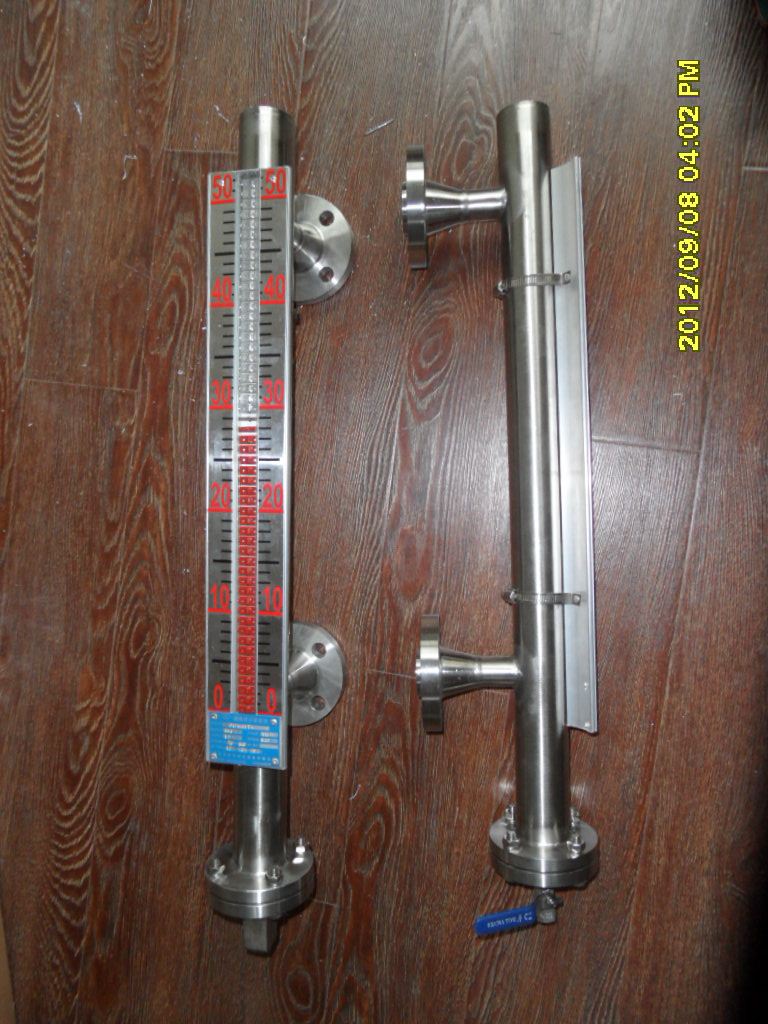

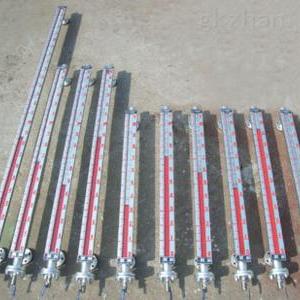

液化气液位计是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转，有液位时转示红色、无液位时转示黑色。红色和黑色色带的界线即代表液位高度。在指示器左侧配有醒目的刻度尺。从而使液位的指示显得更加清晰。
磁翻板液位计配件组装流程：
1. 本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液 位计的正常工作；
2. 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质 情况确定；
3. 磁翻板液位计安装必须垂 直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；
4. 介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
5. 使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6. 打开底法兰，装入磁性浮子(注意：重端带磁性一端向上，不能倒装。)；
7. 调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运 行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球 翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操 作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；
8. 应根据介质情况，不定期清洗主导管清除杂质；
9. 对超过一定长度(普通型>3米、防腐型>2米)的液位计，需增加中间加固法兰或耳攀 作固定支撑，以增加强度和克服自身重量；
10. 磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区 域的急速变化，影响液位测量的准确性；
11. 当配有远传配套仪表(UB或UK )时需做到如下几条：
a) 应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)；
b) 远传配套仪表上感应面应面向和紧贴主导管；
c) 远传配套仪表零位应与液位计零位指示处在同一水平线上；
d) 远传配套仪表与显示仪表或工控机之间的连线***单独穿保护管敷设或用屏蔽二芯电 缆敷设；
e) 接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能 正常工作，接线盒在检修或调试完成后应及时盖上。

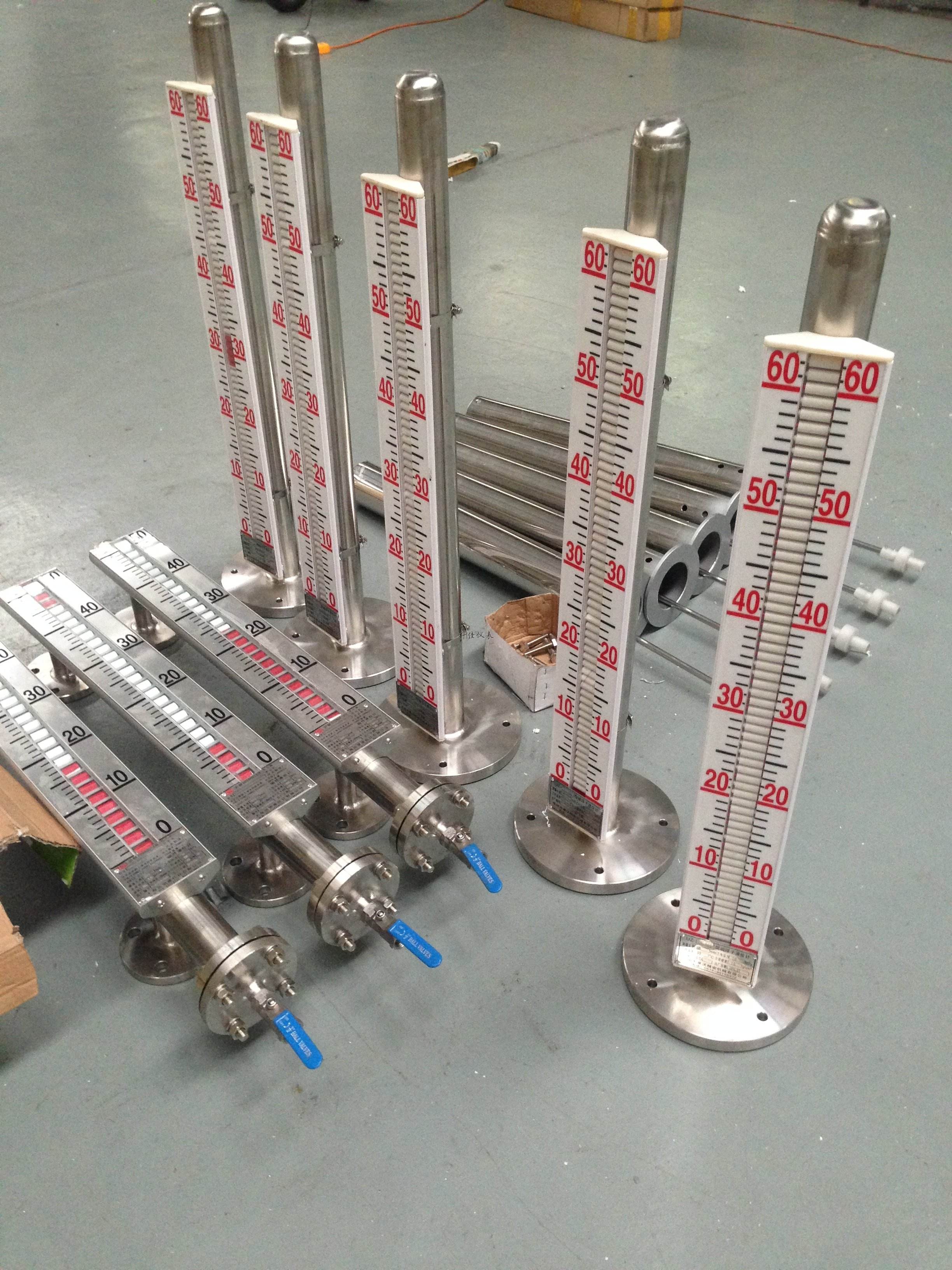

液化气液位计结构及工作原理
    1、基本型
    根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的***磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。液化气液位计系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆，上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体，最高表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地，用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。

特点

●翻柱外壳采用聚酯及高温陶瓷，不褪色、耐高温。

●适合容器内液体介质的液位、界面的测量。除现场指示外，还可配远传变送器、报警开关、控制开关，检测功能齐全。

●指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。

●测量范围大，不受贮槽高度限制。

●指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

●结构简单，安装方便，维护费用低。

●耐腐蚀、无需电源、防爆性能好。

●翻柱磁钢采用永不退磁的进口材料，可在高温、高压情况下长期可靠运行。

●测量范围300～15000mm

●准确度：±10mm，±20mm

●翻柱直径：9mm,16mm

●工作压力：≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa

●介质密度：≥0.45g/cm3

●介质密度差≥0.15g/cm3(测量界位)

●介质温度：-20～+250℃(特殊要求要达450℃)

●介质粘度：≤0.4Pa?S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。

●环境振动：频率≤25Hz，振幅≤0.5mm

●跟随速度：≤0.08m/s

●本厂出厂连接法兰尺寸：DN20，PN0.6(公制管)，也可根据用户要求订做。

●远传配套仪表的主要技术参数请参阅本样本中有关内容。

●如有特殊要求可在订货时商洽。

液化气液位计选型表：

型号

代 号

说 明

RF-UHZ

□

□

□

□－

□

□

□

□－

□

□－

□

□

□

磁翻板液位计

功能

A B

液面（可省略） 界面

显示方式

F G H I J K

翻板标准（可省略） 翻板上装 翻板下装 翻柱标准 翻柱上装 翻板下装

结构形式

R T V

普通（可省略） 夹套 防霜

压力

□

Mpa

使用温度

B C D

低温－40℃－150℃ 常温－20℃－150℃（可省略） 高温0℃－350℃

连接法兰

G H I J K L M X

DN10(按同等压力标准，法兰面为凸面) DN15(按同等压力标准，法兰面为凸面) DN20(按同等压力标准，法兰面为凸面) DN25(按同等压力标准，法兰面为凸面) DN32(按同等压力标准，法兰面为凸面) DN40(按同等压力标准，法兰面为凸面) DN50(按同等压力标准，法兰面为凸面) 其它

扰污阀

A B

无（可省略） 有

长度

□

mm

介质密度

□

g/cm3

材料

P V F G H I L R S T X

PP PVC 不锈钢衬四氟 不锈钢衬四氟 不锈钢衬PP 不锈钢衬PVC 玻璃钢衬PP 304(可省略) 321 316L 其它

控制

A B C D X

无（无省略） 上限（触点24V100mA） 下限（触点24V100mA） 上下限（触点24V100mA） 其它

报警

A B C D X

无（无省略） 上限（触点24V100mA） 下限（触点24V100mA） 上下限（触点24V100mA） 其它

●维护和保养
●对于正确安装与良好环境中的仪表，除了日常表面维护外，平时无需特殊维护保养。对于被测介质中含有杂质或粘滞物的建议安装过滤装置，或经常对浮子进行清洁处理，防止浮子卡死。拆装浮子时，要特别注意浮子的方向，如果装反，则仪表将不能正常工作。
●显示器的表面应定期进行清洁处理，以防止表面积累过量的污物或粉尘影响仪表正常显示。
●经长期使用的仪表在大修时应及时更换易损件。
●用户应根据介质的温度、流量和腐蚀性等因素经常检查仪表的腐蚀情况，定期更换易损件。
●装有过滤装置的仪表，应根据容器内介质的清洁程度，自行安排过滤装置的清洁周期。
●防爆型仪表，还应定爆期检测其防性能。
