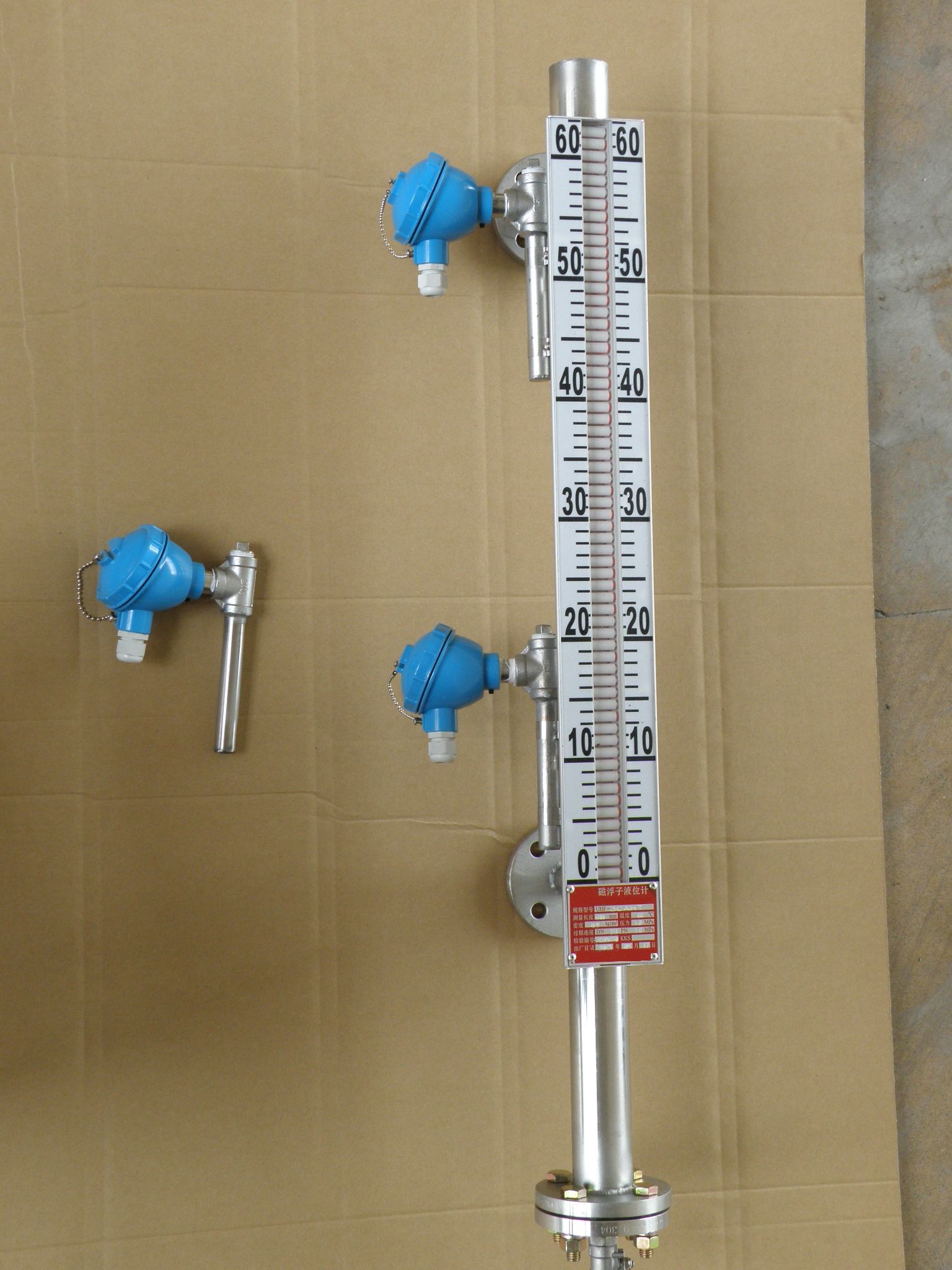

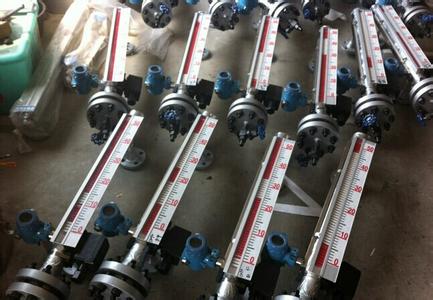

带报警开关磁翻板液位计是本厂引进、国内外同类产品，并加以吸收、消化、提高，按原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。可用于塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠、安全性好，它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃板（管）式液位计具有更高的可靠性、安全性、先进性、实用性。

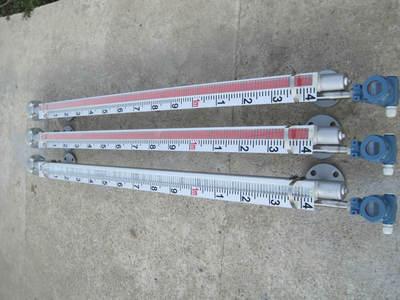

　　磁翻柱浮子液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计上液位报警、控制开关，可实现液位或界位的上、下限报警、控制、配上干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mmADC标准信号，实现远距离指示、检测、记录与控制。该系列磁翻柱液位计可广泛适用与电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
特点：
　　●适合容器内液体介质的液位、界位的测量。除现场指示，还可配远传变送器、报警开关、控制开关，检测功能齐全。
　　●指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
　　●测量范围大，不受贮槽高度限制。
　　●指示机构与被测介质完全隔离，因而密封性好、可靠性高，使用安全。
　　●结构简单，安装方便，维护费用低。
　　●耐腐蚀、无需电源、防爆。

带报警开关磁翻板液位计原理与结构

　　1、工作原理：

　　⑴磁性液位计其工作原理是根据阿基米德定律，利用浮子的重量与浮子排开液体的体积的重量相等的原理使装有***性磁钢的浮子随液面变化而变化，浮子内磁力线的位置(即是实际液面位置)通过磁性作用驱动翻柱、翻板，当液面上升时，液相翻成红色;液面下降时，气相翻成白色或黑色。从而醒目地指示容器内液位变化。

　　⑵显示面板上装有标尺，这样可直接读出液位高度，在本体下端安装有阀门，供取样和排污用。

　　2、主要结构：

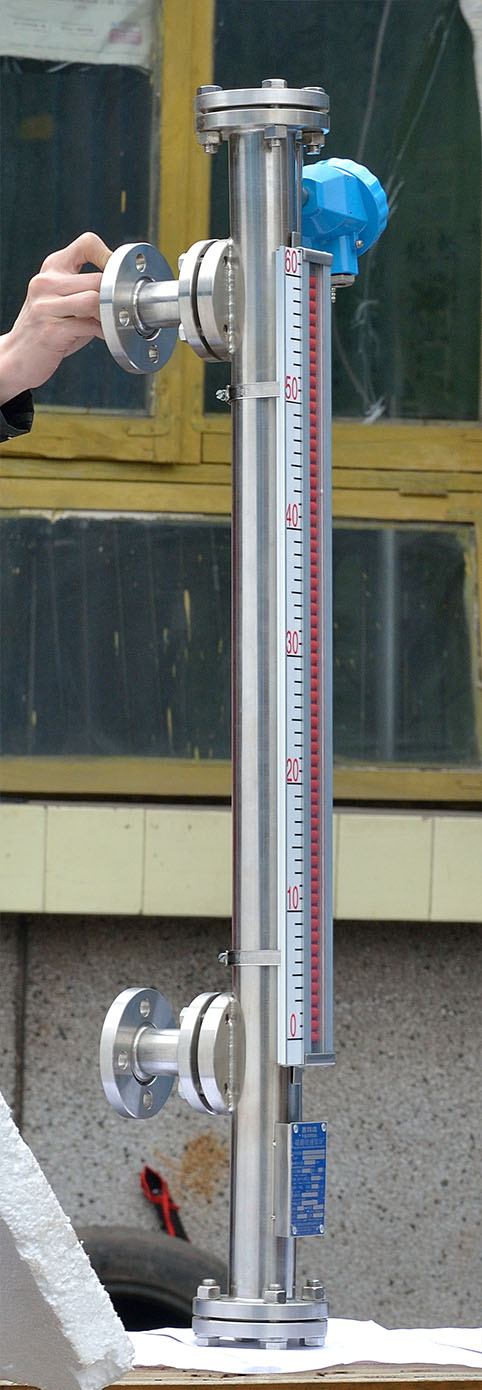

　　⑴(普通型)，它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢不腐蚀的场合。

　　⑵(保温型)，它的结构在(1)型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。

　　⑶(侧顶型)，它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。

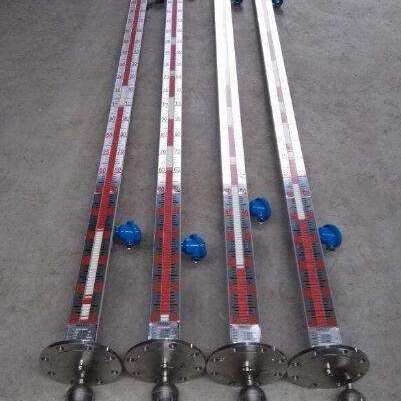

　　⑷(顶装型)，它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。

　　⑸(抽真空型)，它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。

　　⑹(衬四氟型)，它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合。
显示板型式特点
● 真空玻璃管显示板（SN）
1、硼硅玻璃管真空密封磁性翻片，消除日晒、氧化、粉尘、腐蚀、雨雪、冰冻等因   素导致翻柱卡阻，退色、形变、脏污等情况发生。
2、翻片机械互锁，浮子快速移动仍灵活可靠翻转，不会产生交错翻乱的现象；
3、标尺及面板全不锈钢结构，美观坚固，耐腐蚀；
●  高温陶瓷翻柱显示板（AC）
 采用进口稀土材料高温磁体以及双色陶瓷片，高温使用不退磁不退色不变形，耐腐蚀耐老化，美观鲜明。
●  磁敏双色LED显示板（AE）
 采用红绿双色LED发光器件替代红白翻柱， 显示亮度高，可视距离远，标尺清晰，显示角度大，更便于夜间观测；

带报警开关磁翻板液位计技术指标

测量范围	300～15000mm
准确度	±10mm
翻柱直径	9mm
工作压力	≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa
介质密度	≥0.45g/cm3
介质密度差	≥0.15g/cm3(测量界位)
介质温度	-20～+250℃(特殊要求要达450℃)
介质粘度	≤0.4Pa•S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。
环境振动	频率≤25Hz，振幅≤0.5mm
跟随速度	≤0.08m/s

产品使用维护说明
使用:
1．为防止远输或搬远过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不一致，可用校正磁钢将其有吸顺，仪表即可正常工作。
2．液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示有红色，零位以上显示为白色。
3.液位计投入远行时应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。
维护
1.液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
2.根据介质情况，可定期清洗主导管，清洗管内沉积杂质。
3.对液体进行清洗或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装！

液压报警器

输出形式：三常开、三常闭开关信号
能点容量：220VAC 2A
工作寿命：>105次
报警精度：±5mm
供电电源：24VDC、220VAC 50Hz
环境温度：-40～60℃
出线口接头：内螺纹M20×1.5
防爆型式标志：本安型ibllBT4

隔爆型diBT4

□带报警开关磁翻板液位计型号、规格

RF-UHZ	Y									液位	测量型式
	J									界面
		O								无	远传装置
		LB								4-20mA
			O							普通型	防爆形式
			G							隔爆型
			Z							本安型
				O						无	液位控制 （报警）开关
				S						上报警
				X						下报警
				K						上、下报警
				GS						数显仪表
					A					1Cr18Ni9Ti（321）	接液材质
					B					OCr18Ni9（304）
					C					316L
					D					RPP
					E					PVC
					F					304内衬PTFE
										mm	中心距
										1.6-16MPa	工作压力
										g/cm3	介质密度
									/W	带蒸汽夹套	结构特点
									/T1	-80~+10℃
									/T2	-10~+120℃
									/T3	-10~+250℃
									/T4	-10~+350℃

□  订货须知
●型号规格      ●介质密度
●测量范围      ●工作压力
●工作温度      ●材质
