防腐型磁翻板液位计原理与结构
1、工作原理：
⑴磁性液位计其工作原理是根据阿基米德定律，利用浮子的重量与浮子排开液体的体积的重量相等的原理使装有***性磁钢的浮子随液面变化而变化，浮子内磁力线的位置(即是实际液面位置)通过磁性作用驱动翻柱、翻板，当液面上升时，液相翻成红色;液面下降时，气相翻成白色或黑色。从而醒目地指示容器内液位变化。
⑵显示面板上装有标尺，这样可直接读出液位高度，在本体下端安装有阀门，供取样和排污用。
防腐型磁翻板液位计特点
它与普通玻璃管式和玻璃板式液面计相比，具有下列特点：
⑴液位计主要部件(本体)与介质直接接触的材料是采用推荐不锈钢或其他特种材料制作，指示部件不与介质接触，因此对装有易燃、易爆、有毒、有腐蚀性介质的容器，使用该液位计十分安全可靠。
⑵采用双色(气相呈白色，液相呈红色)翻柱、翻板显示，指示连续直观醒目，无盲区，在任何情况下都不会出现假液位。
⑶密封面少，比原板式液位计减少静密封泄漏点95%以上，因此，克服了石油、化工等行业压力容器配件跑、冒、滴、漏等薄弱环节。
⑷结构简单，安装维修方便，量程大，设计压力高，使用寿命长，适用范围广。
⑸磁性浮子液位计，用一台液位计可以代替多台玻璃板式液位计，且安装使用极为方便。同时，使用本厂开发的液位远传变送器、报警自动控制仪，可实现上、下限位报警及监控自动化。
2、主要结构：

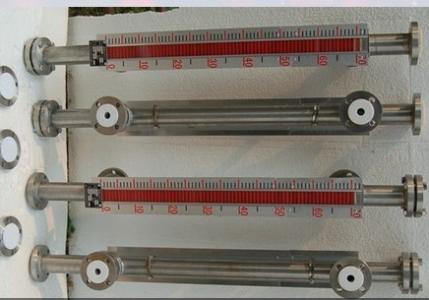

⑴(普通型)，它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢不腐蚀的场合。
⑵(保温型)，它的结构在(1)型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。

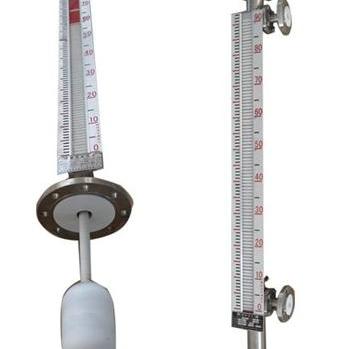

⑶(侧顶型)，它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。

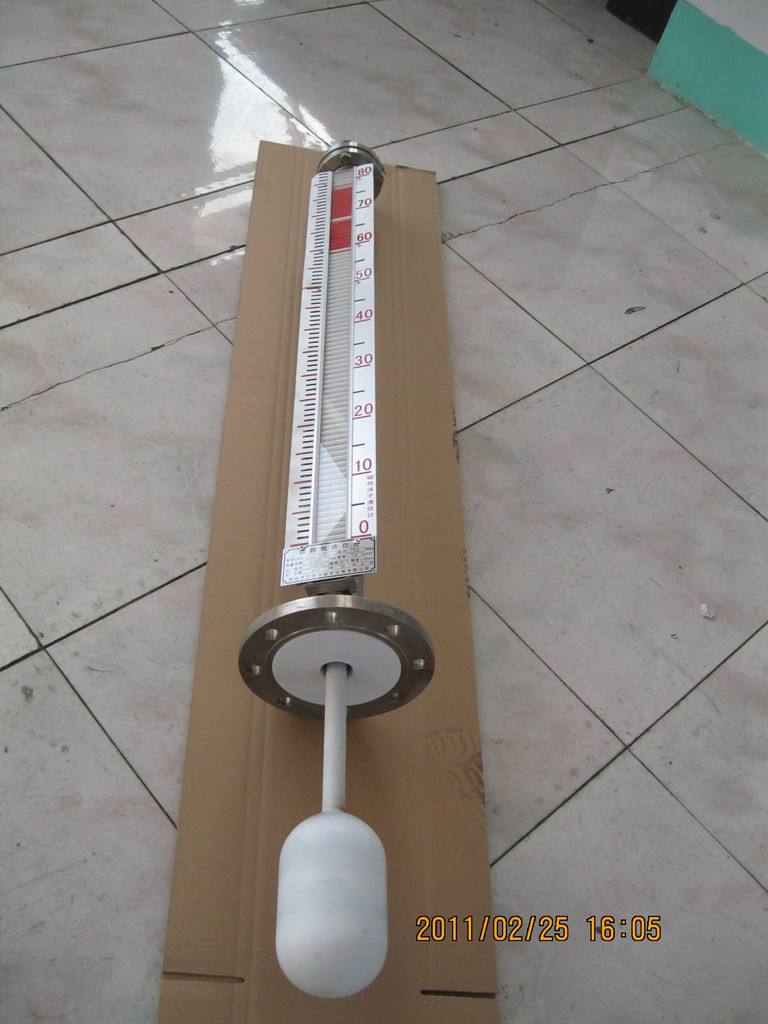

⑷(顶装型)，它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸(抽真空型)，它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。
⑹(衬四氟型)，它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合
| 名称 | RF-UHZ系类防腐磁翻板液位计 | |
| 分类 | 侧装型 | |
| 适合介质 | 腐蚀型液体 | |
| 介质压力 | 25.0Mpa及以下 | |
| 介质温度 | -40～450℃ | |
| 介质密度 | ≥0.5g/cm³ | |
| 介质粘度 | ≤0.05Pa·S | |
| 测量范围 | 0～12m | |
| 显示精度 | ±10mm | |
| 接液材质 | 不锈钢、PVC、Ti | |
| 连接方式 | 法兰、螺纹 | |
| 报警开关 | 触点容量 | AC220V 0.5A、DC24V 0.8A |
| 开关类型 | 无源、干接点 | |
| 开关形式 | 常开、常闭、自保持 | |
| 电气寿命 | >10万次（和控制功率有关） | |
| 极限负载电流 | 3A | |
| ***接触电阻 | 150MΩ | |
| 变送输出模块 | 输出信号 | 4～20mA/HART/RS485 |
| 负载电阻 | 500Ω | |
| 供电电源 | DC24V 50mA | |
| 环境温度 | -40～60℃ | |
| 出线口 | M20*1.5 | |
| 防爆形式 | 隔爆型Ex dIICT6 | |
| 本安型Exia IICT6 | ||
| RF-UHZ | 系列磁翻板液位计 | 规格系列型号 | ||||||||
| 1 | 磁翻板指示 | |||||||||
| 2 | 磁翻板指示-远传输出 | |||||||||
| a | 基本型 | |||||||||
| b | 保温型（夹套型） S防霜型 R电伴热型 | |||||||||
| c | 插入型 | |||||||||
| d | 耐腐型 | |||||||||
| e | 插入保温型 | |||||||||
| f | 插入耐腐型 | |||||||||
| g | 保温耐腐型 | |||||||||
| 1 | 无报警 | |||||||||
| 2 | 带1只报警点 | |||||||||
| 3 | 带2只报警点 | |||||||||
| 4 | 带3只报警点 | |||||||||
| 5 | 带4只报警点 | |||||||||
| 5 | 不锈钢 | 主体材质 | ||||||||
| 6 | 防腐铝 | |||||||||
| 7 | 钛 | |||||||||
| 8 | PVC | |||||||||
| 9 | 四氟包裹 | |||||||||
| A | -40-0℃ | 工作温度 | ||||||||
| B | ≤80℃ | |||||||||
| C | ≤100℃ | |||||||||
| D | ≤150℃ | |||||||||
| E | ≤300℃ | |||||||||
| F | ≤350℃ | |||||||||
| G | ≤480℃ | |||||||||
| a | 0.6 Mpa | 实际工作压力 | ||||||||
| b | 1.0 Mpa | |||||||||
| c | 1.6 Mpa | |||||||||
| d | 2.5 Mpa | |||||||||
| e | 4.0 Mpa | |||||||||
| f | 6.3 Mpa | |||||||||
| g | 10 Mpa | |||||||||
| h | 16 Mpa | |||||||||
| i | 22 Mpa | |||||||||
| j | 32 Mpa | |||||||||
| l | 介质比重(g/㎡） | |||||||||
| l | 测量长度 | |||||||||
| l | 输出信号 4-20mA… | |||||||||
